起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
HTC50E
製品説明:

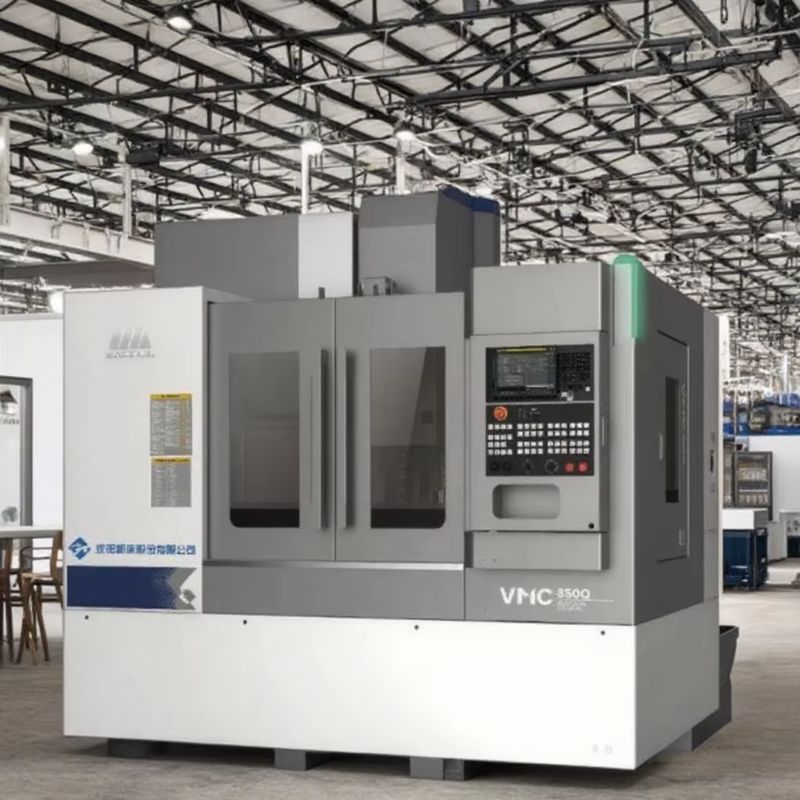

CNCフライス盤 VMC850Q 立形マシニングセンタ FANUCコントローラ CNC VMCマシン
VMC850Qは高性能立形マシニングセンタです。低重心、大スパンベッド設計により、機械剛性が大幅に向上しています。クラシックな「ヘリンボーン」コラムは、側面に十字型の外骨格リブを備え、ねじり抵抗を高めています。熱対称構造を採用したスピンドルボックスは、熱変形を効果的に相殺します。作業台サイズは1000x500mmで、最大ワーク重量600kgに対応できます。7.5/11kWのスピンドルモーターを搭載し、最大10000rpmに達します。24ポジションのツールマガジンと2.5秒の高速ツールチェンジタイムにより、高効率な作業が可能です。3軸早送り速度は48m/minです。自動車や一般機械などの様々な産業におけるフライス加工、穴あけ加工、ボーリング加工、ねじ切り加工に最適で、精度と生産性を保証します。
製品の特徴:
1、高剛性・高安定性設計
* 高強度一体鋳造ベッド
* 3軸Pクラスローラーガイド
* 大スパンヘリンボーンコラム
|
項目
|
単位 |
VMC850Q
|
VMC1000Q | VMC1100Q | |
| 容量 |
X軸移動量
|
mm
|
850
|
1000 | 1100 |
|
Y軸移動量
|
mm |
500
|
500 | 620 | |
|
Z軸移動量
|
mm | 540 | 540 | 600 | |
| 主軸端面からテーブル面まで | mm | 120-660 | 120-660 | 120-720 | |
| 主軸端面からコラム面まで | mm | 640 | 640 | 743 | |
| 作業台 |
テーブルサイズ（長さ×幅）
|
mm |
1000×500
|
1200×500 | 1300×610 |
|
テーブル最大積載量
|
kg |
600
|
600 | 1000 | |
| T溝サイズ | mm | 18×5 | 18×5 | 18×5 | |
| 主軸 | 主軸回転数 | rpm | 10000 | 10000 | 10000 |
| 主軸テーパー/主軸シャンク | mm | 7/24テーパー | 7/24テーパー | 7/24テーパー | |
| BT40 | BT40 | BT40 | |||
| 主軸モーター |
kw
|
7.5/11 | 7.5/11 | 11/15 | |
| 最大出力トルク | N.m | 35.8/70 | 35.8/70 | 52.5/95.5 | |
| 主軸駆動方式 |
シンクロナス歯付きベルト
|
||||
| 工具 | 工具ホルダモデル |
MAS 403 BT40
|
|||
| プルスタッドモデル |
MAS 403 P40T-I
|
||||
| 送り速度 | X,Y,Z早送り | m/min |
48/48/48
|
||
| 3軸モーター出力（X/Y/Z） | kW | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| 3軸モータートルク（X/Y/Z） | N・m | 11/11/20 | 11/11/20 | 20/20/20 | |
| 最大切削送り速度 | mm/min |
1-20000
|
|||
|
ATC
|
タイプ | 個 |
ロボットアーム付きATC
|
||
| モード |
双方向最短工具選択
|
||||
| 容量 | 個 |
24
|
|||
| 最大工具長 | mm |
300
|
|||
| 最大工具重量 | kg |
7
|
|||
| 最大工具ディスク径（全） |
mm
|
80
|
|||
| 最大工具ディスク径（隣接） |
mm
|
150
|
|||
| 工具交換時間（T-T） | 秒 |
2.5
|
|||
| テーブルから地面までの高さ | mm | 900 | 900 | 950 | |
| その他 | 全体寸法
（長さ×幅×高さ）
|
mm | 2400×2975×2840
（チップコンベアを除く）
|
2700×2975×2840
（チップコンベアを除く）
|
2940×3450×3050
（チップコンベアを除く）
|
| 機械本体重量 | kg | 5100 | 5400 | 6200 | |
| 総所要電力 | KVA | 18
|
18 | 25 | |
| 標準構成:
1. FANUC OI-MF TYPE(5)β制御システム
2. 10000 RPMスピンドル、ベルト駆動 3. 24枚ディスクマガジン 4. 水タンク＋ベッドフラッシングチップ 5. クリーンエアガン、作業灯、警告灯 |
オプション構成:
1. Fanuc Oi-MF TAPE(l)βシステム

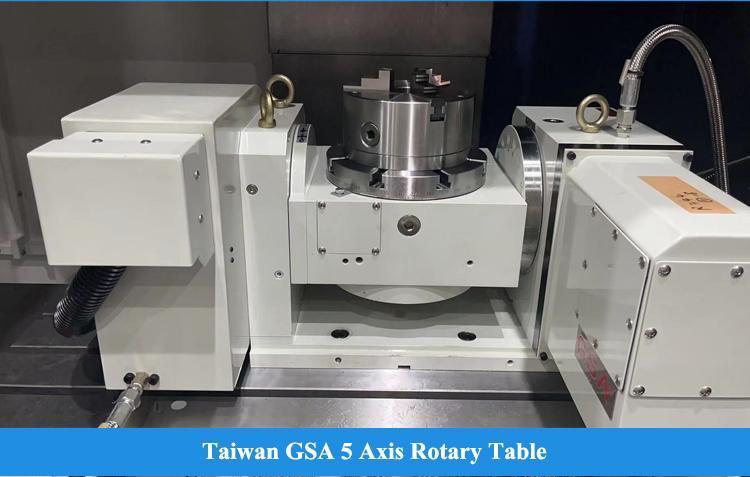

2. Fanuc Oi-MF TAPE(l)αシステム 3. Siemens 828D CNCシステム 4. 直結12000 RPMメカニカルスピンドル 5. 16000 RPM、24000 RPMモータースピンドル 6. 第4軸回転テーブル 7. 内部冷却 2MPa、3MPa、5MPa、7MPa 8. 油水分離器 9. チェーン式チップコンベア 10. クリーンウォーターガン 11. 工具・ワーク検査 12. 自動ドア 13. 安全ドアロック 14. 電気キャビネット用エアコン |
||||
弊社のサービス:
1. 出荷前の組み立てとデバッグ
2. 24時間以内に返信し、問題に対処します。
3. 1年間の無料修理サービス（人的損害を除く）。
4. 包括的な倉庫ソリューションを提供
