起源の場所:
中国
証明:
CE ISO
モデル番号:
CW6180E/CW6280E

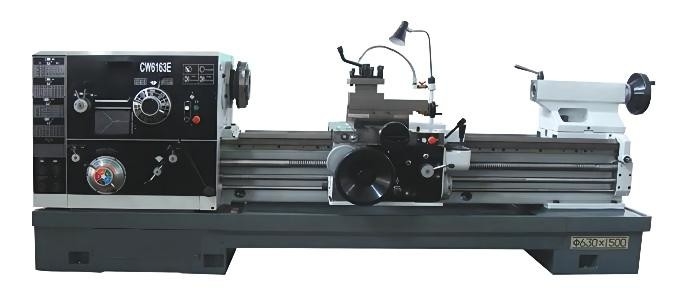

CW6180E/CW6280E中国の普遍的で頑丈な横の旋盤機械
プロダクト提示
製品構成
| プロダクト モデル | 単位 | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| 指定 | ||||||||
| 最高。ベッド上の振動直径 | mm | Ø630 | Ø800 | Ø1000 | ||||
| 十字のスライド上のMax.swingの直径 | mm | Ø350 | Ø480 | Ø710 | ||||
| ギャップのMax.swingの直径 | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| ギャップの長さ | mm | — | 350 | — | 350 | — | 350 | |
| 最高。工作物の長さ | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| 最高。切断長さ | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| 紡錘 | ||||||||
| 紡錘の鼻 | C11 *D11 | |||||||
| 紡錘穴 | mm | Ø100 （C11） （正当な棒直径≤Ø98） *Ø105 （D11） （正当な棒diameter≤Ø103） 選択しなさい:Ø130 （正当な棒diameter≤Ø128） |
||||||
| チャックのサイズ | mm | Ø315 | Ø400 | Ø400 | ||||
| 紡錘穴の先を細くすること | メートル120 （1:20） 選択しなさい:紡錘穴Ø130-メートル140 （1:20） |
|||||||
| Max.Spindleのトルク | Nm | 2400 | ||||||
| 紡錘の速度範囲 | rpm | 7.5-1000 （18の速度） | ||||||
| 紡錘の中心の高さ | mm | 315 | 400 | 515 | ||||
| 紡錘モーター力 | 11kw/1460rpm （50HZ）は選択する:15kw/1460rpm （50HZ） | |||||||
| 心押し台 | ||||||||
| 心押し台のクイルの直径 | mm | Ø100 | ||||||
| 心押し台のクイルの旅行 | mm | 250 | ||||||
| 心押し台のクイルの先を細くすること | No.6 MT | |||||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||||
| 縦方向の供給 | メートルねじ | mm/r | 64の速度1/1 0.1-1.52;16/1 1.6-24.3 | |||||
| インチねじ | in/r | 64速度*1/1 0.0019の〜 0.0612;*16/1 0.0305-0.98 | ||||||
| 十字の供給 | 縦方向の供給の1/2の時間 | |||||||
| メートル糸 | mm | 0.5の〜 240 （52種類） *1-256 （57種類） |
1-240 （50種類） *1-256 （57種類） |
0.5の〜 240 （52種類） *1-256 （57種類） |
||||
| モジュラー糸 | mm | 0.5の〜 120の（53種類） *0.5 〜 128 （57種類） | ||||||
| インチの糸 | TPI | 28-1 （34種類） *32〜 1/16 （67種類） |
14-1 （26種類） *32-1/16 （67種類） |
28-1 （34種類） *32-1/16 （67種類） |
||||
| 直径ピッチの糸 | DP | 28-1 （24種類） *32〜 1/8 （57種類） | ||||||
| 用具のポスト | ||||||||
| Max.toolのすねのサイズ | mm | 30X30 | ||||||
| 上のスライドの旅行 | mm | 200 | ||||||
| 上のスライドの旋回装置の角度 | ±90° | |||||||
| 機械次元 （L*W*H） |
mm | 3180X1340X 1830(1000) 3630X1340X1830 （1500の） 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 （2000年の） 5130X1380X1830 （3000） 6040X1470X1830 （4000） 7120X1470X1830 （5000） 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 （1500の） 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 （4000） 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| 機械重量 | CW61xxx | kg | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
| 標準的な構成 | |
| 3顎のチャック | 4方法用具のポスト |
| 安定した残り（3000mm標準≥ <3000mm-option> | |
| 残り（3000mm標準≥に続きなさい <3000mm-option> | |
| 標準的なツールキット | |
| 任意構成 | ||
| 4顎のチャック | チャックの監視 | |
| 用具のポストの監視 | 後部しぶき監視 | |
| 紡錘穴のØ130Diameter | 15kW紡錘モーター | |
| 心押し台の中心 | 面板 | 糸のダイヤル |
| ドライブ版 | 先を細くすること回転付属品 | DRO |
| アンカー・ボルト | 紡錘の中心および中心の袖 | |
| 調節可能なパッド | フット ブレーキ（利用できる1000mm~3000mm） | |
