起源の場所:
中国
証明:
ISO certification
モデル番号:
VMC1000Q

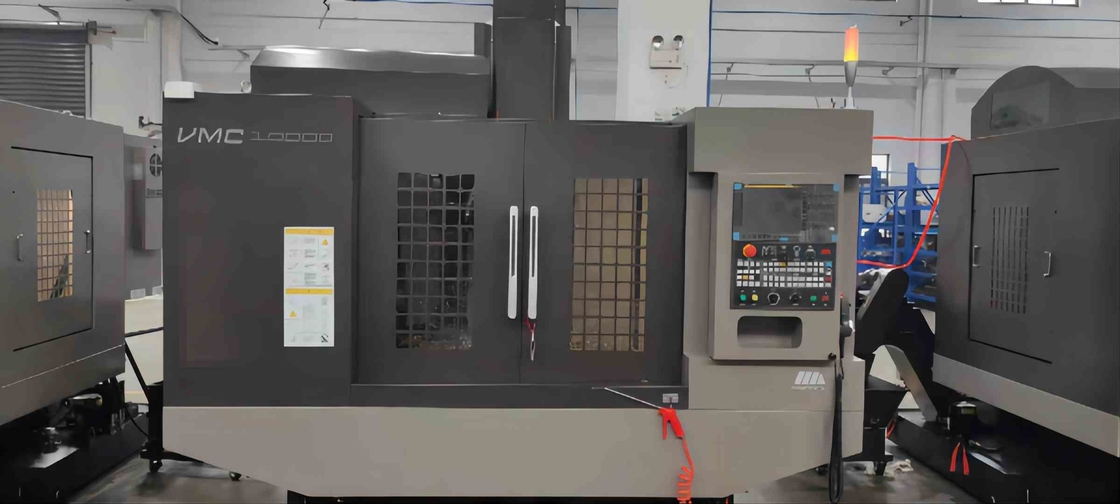

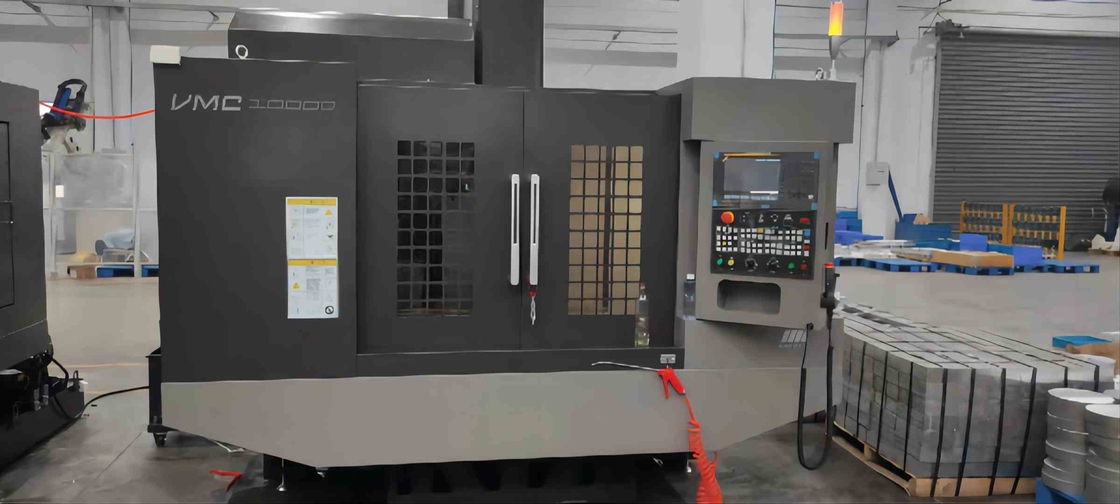

VMC1000Qの縦のマシニング センターは縦フレームのレイアウトを採用し、ベッドで固定されるべきヘリンボン コラムを採用する。ヘッドストックはコラム（Zの方向）に沿ってベッド（Yの方向）に沿って、滑走座席縦方向に動く上下に上下に動き、テーブルは滑走座席に沿って動く。側面動き（X方向）の構造。
ベッド、仕事台、滑走座席、コラム、ヘッドストックおよび他の大きい部品は高力鋳鉄材料から完全に成り、形は樹脂の砂の技術であり、圧力は老化する処置によっておよび和らげる処置取り除かれる。これらの大きい部品は専門ソフトウェアによって最大限に活用され、大きい部品および全機械の剛性率そして安定性を改善し、効果的に切削抵抗によって引き起こされる工作機械の変形そして振動を抑制するように設計されている。
主要な技術的な変数:
| 名前 | 指定 | 単位 | |||||
| 仕事台 | 仕事台次元 | 1150×500 | mm | ||||
| Max.allowableの負荷 | 600 | kg | |||||
| Tスロット サイズ | 18×5 | mm | |||||
| 処理 範囲 |
仕事台Xの軸線のMax.travel | 1000 | mm | ||||
| キャリッジY軸線のMax.travel | 500 | mm | |||||
| 紡錘Zの軸線のMax.travel | 540 | mm | |||||
| 紡錘の端からの仕事台への間隔 | 最高。 | 660 | mm | ||||
| Min. | 120 | mm | |||||
| 紡錘の中心からのZ軸ガイドの表面への間隔 | 640 | mm | |||||
| 紡錘 | 紡錘の先を細くすることのすね（7:24） | BT40 | |||||
| Max.speed | 10000 | r/min | |||||
| 紡錘モーターのMax.torque | 35.8 | N.m | |||||
| 紡錘モーター力 | 7.5/11 | kW | |||||
| 転送方式 | 同期歯付きベルト | ||||||
| バイト ホルダー モデル | MAS 403 BT40 | ||||||
| 引きのスタッド モデル | MAS 403 40BT-Ⅰ | ||||||
| ブローチのメカニズム | 45度の4花弁の引きの爪 | ||||||
| 供給 | 急速な横断 | Ｘ軸 | 48 | m/min | |||
| Ｙ軸 | 48 | ||||||
| Z軸 | 48 | ||||||
| 三軸ドライブ モーター力（X/Y/Z） | 1.8/1.8/3 | kw | |||||
| 三軸ドライブ モーター トルク（X/Y/Z） | 2011-11-20 | Nm | |||||
| 送り速度 | 1-20000 | mm/min | |||||
| 用具の雑誌 | 用具の雑誌の形態 | メカニカル・アーム | |||||
| 用具の量 | 24 | PC | |||||
| 用具の変更の時間 | 2.5 | s | |||||
| 最高。用具の直径 | 完全 | φ80 | mm | ||||
| 隣接した | φ125 | mm | |||||
| 用具の変更のタイプ | 二方向から最も短い方法によって選びなさい | ||||||
| 最高。用具の長さ | 300 | mm | |||||
| 最高。用具の重量 | 7 | kg | |||||
| 正確さの位置 | JISB6336-4:2000年 | GB/T18400.4-2010 | |||||
| Ｘ軸 | 0.008 | 0.008 | mm | ||||
| Ｙ軸 | 0.006 | 0.006 | mm | ||||
| Z軸 | 0.006 | 0.006 | mm | ||||
| 反復性の正確さ | Ｘ軸 | 0.005 | 0.005 | mm | |||
| Ｙ軸 | 0.004 | 0.004 | mm | ||||
| Z軸 | 0.004 | 0.004 | mm | ||||
| 全体寸法（LxWxH） | 2700×2560×2700 | mm | |||||
| 機械重量 | 4800 | kg | |||||
| 全権容量 | 18 | KVA | |||||
標準的な構成:
FANUC OI-MFのタイプ（5）システム
紡錘の速度10000rpm
集中化の自動供給の潤滑システム
紡錘の先を細くすること:7/24 BT40
Disc-type用具の雑誌ATC 24
三軸、THK /HIWINの案内面および鉛ねじの線形案内面
流動システムを欠くこと
涼し熱交換体
働くランプ
冷却剤の液体システム
10.4の」スクリーン
空気銃
Three-color警報ランプ
手車輪
破片のトロリー
完全な保護カバー（上部なしで）
基礎パッドおよび調節可能なボルト
要注意事項:
1. 命令する前に私達の販売スタッフとのあなたのローカル電圧を確認しなさい。
2. 機械、またはあなたのあなたの条件がまた私達のエンジニアあなたのための最もよいモデルを選ぶのを助けることができる私達に引くプロダクトを送ることができることを私達に言いなさい。
構造の利点:
単純構造および優秀な性能
鉛ねじ:前引かれる
三軸の鉛ねじは固定端2つの設置方法を採用し、40大口径の高精度の球ねじによって、最もよい速度の応答および位置の正確さは前伸張の処置によって得ることができる。
Bのガイド・レール:ローラー
ローラーの線形ガイド・レールは軸受け容量を高め、工作機械の全面的な剛性率そして信頼性を高めることができる3本の斧がように選ばれる。線形ガイドは低速で小さい振動を高速でそして機械精度を保障するために這わなかった。
Cの紡錘:10000のRPM
輸入されたP4特別な軸受けに、高精度と耐える10000のRPMの高速紡錘高い剛性率;主要なシャフトは工場を去る前に動的バランスの訂正テストに合格した。
Dのヘッドストック:高い剛性率
高い剛性率の構造の紡錘箱の設計は、工作機械の切断抵抗を効果的に部品の機械精度そして表面の終わりを保障するために紡錘の振動を減らすために、改善し。

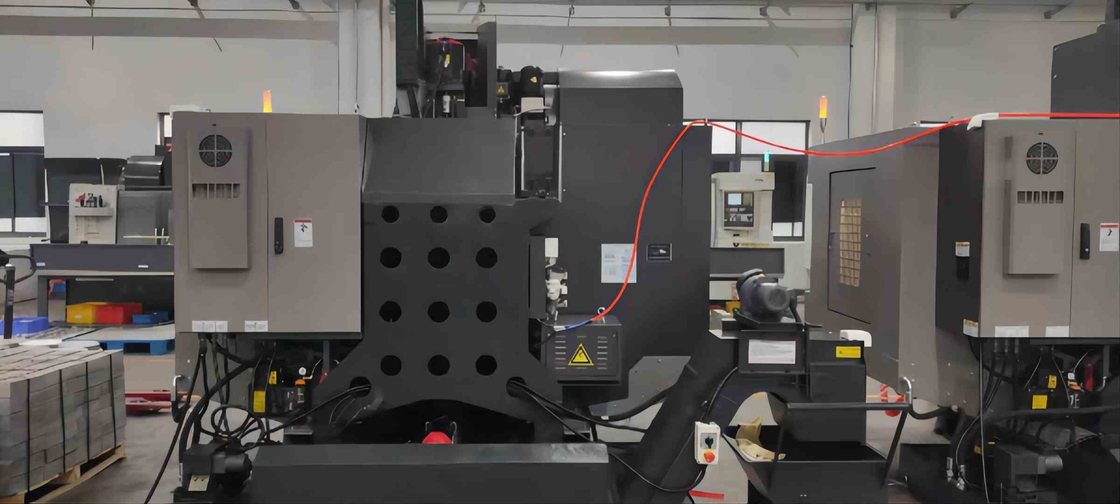

Eの柱:ヘリンボン タイプ
古典的な「人間の」タイプ構造は、固体および安定した、効果的に処理の安定性およびload-bearing容量の変位を高速で維持する。
Fのベッド:大きい傾斜
大きい傾き角度のベッド、効果的に残骸の取り外しを促進するため。ベッドの内部は強く、信頼できるbox-type構造の設計、採用し、効果的にプロダクトの剛性率そして安定性を改善する。
FAQ
私の照会を送るQ1.Howか。
電子メール、電話、メッセージ（APPはによって私達にである何、私達は、Skype雑談する）連絡できる。
Q2.どの位私は照会の後でフィードバックを得てもいいか。
私達は仕事日以内に3時間以内に答える。
Q3.Deliveryの時間
機械順序は沈殿物の支払が受け取った30-45日後取る。照会の販売。
Q4.Whatはパッケージであるか。それは郵送物のために適しているか。
機械は標準によって輸出された木の箱によって詰まる。それは海外交通機関のために非常に強い。
Q5.Paymentの言葉
頭金、配達の前のT/Tによるバランス70%として30% T/T。他の人々が支払の言葉、私達細部を論議できれば。照会の販売への歓迎。
Q6.どの位保証は機械のためであるか。
機械保証は商品を受け取った12か月が後ある。保証の時間では、私達は変更に新しく自由な部品を提供してもいい。
