SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン

SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン

高硬度垂直 CNCターニングセンター

汎用的なCNCフレーシングドリリングマシン

CNC ターニング 汎用 機械 ツール

起源の場所:

中国

ブランド名:

SMTCL/SYMG

証明:

ISO certification

モデル番号:

VMC850 Q

連絡 ください
引金 を 求め て ください
製品詳細
ブランド:
SMTCL
紡錘の先を細くすること::
BT2 医療
タイプ::
垂直
CNCの制御システム::
FANUC、Siemens
送り速度(mm/min)::
1 - 20000 mm/min
正確さ(mm)の位置::
0.006
反復性(X/Y/Z) (mm)::
0.004
紡錘モーター力(kW)::
7.5/11
用具の雑誌容量::
24
サイズ (L*W*H)::
2400x3125x2840mm
X軸移動:
850mm
Y軸旅行:
500mm
Z軸 移動:
540mm
支払いと送料の条件
最小注文数量
1セット
価格
交渉可能
パッケージの詳細
木の場合、錫のトランク、他の耐航性のあるパッキング
受渡し時間
45~60日
支払条件
L/C,T/T,ウェスタンユニオン
供給の能力
1ヶ月あたりの50セット
製品説明

SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 0

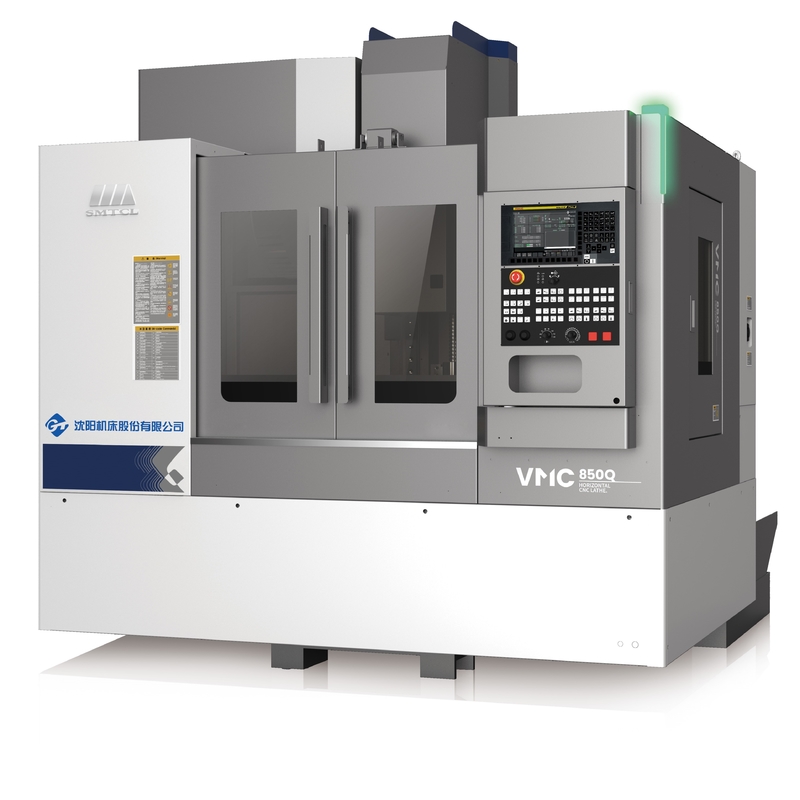

VMC850Q垂直加工センター
この新しい世代VMC850Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆転トラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した
特徴 一見
SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 1

1高い硬さと高い安定性の設計

* 高強度統合鋳造床

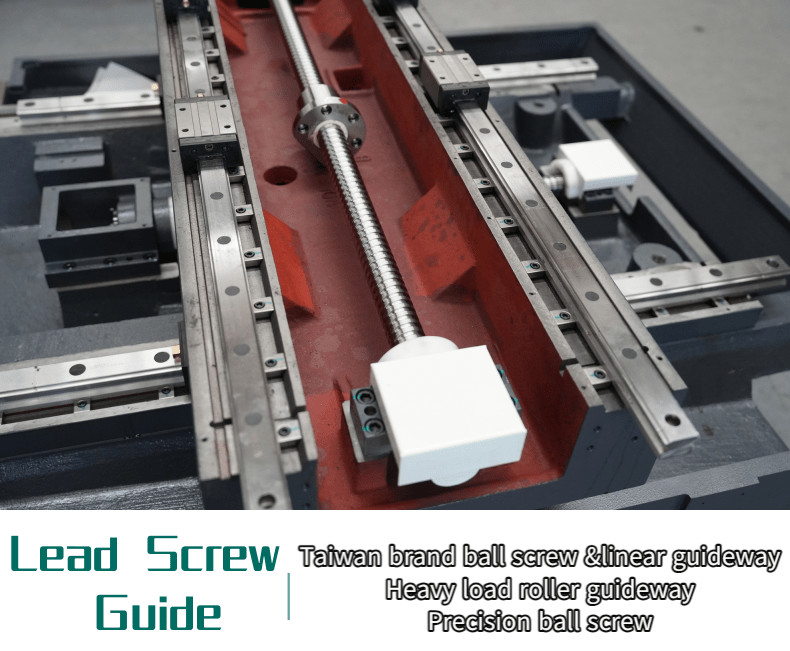

* 3軸のP級ロールガイド

* 長いスパンヒリング骨の柱





2精度と精度保持が良好

* C3 前提のリードスクリュー

* 熱対称性技術

* エラー補償技術





3安全,環境保護,効率的な生産性

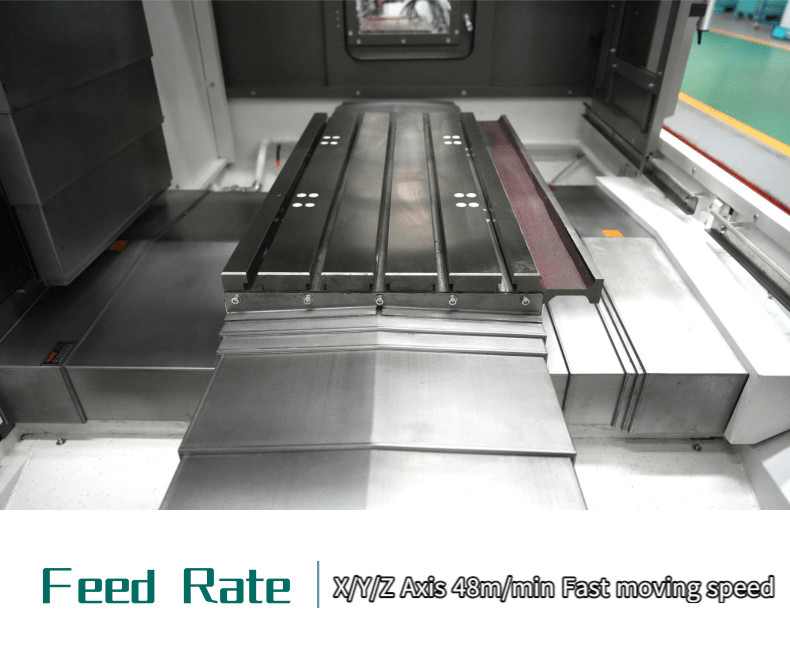

* 3 軸速シフト 48m/min

* 直接回転 12000 RPM

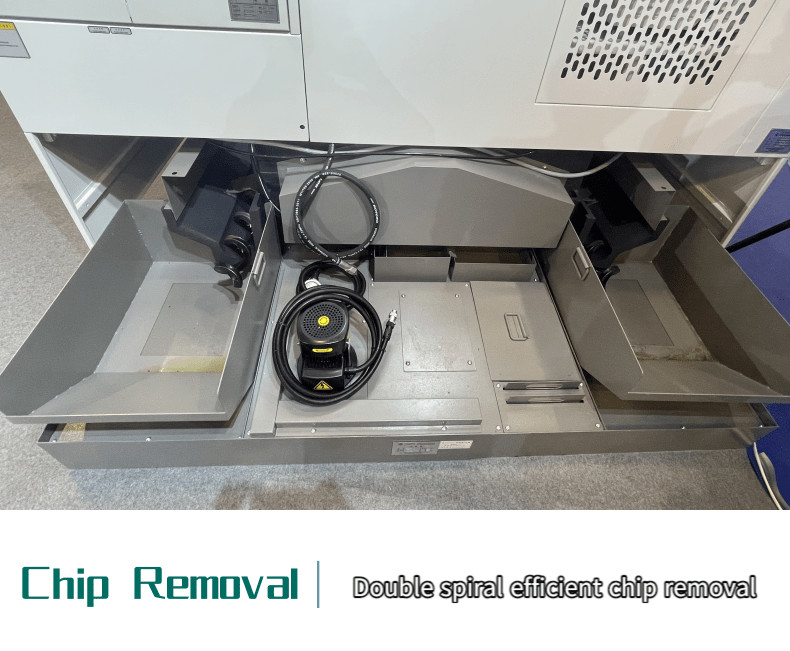

* ベッドダブルスピラルチップ抽出機

SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 2

製品仕様

主な技術仕様

主な技術パラメータ
ポイント
ユニット
仕様
容量
X軸移動
mm
850
Y軸移動
mm
500
Z軸移動
mm
540
スピンドルの鼻からテーブル表面へ
mm
120〜660
スピンドルの鼻から柱の表面へ
mm
640
作業台
テーブルサイズ (L×W)
mm
1000×500
テーブルの上での最大負荷
体重
600
Tスロットサイズ
mm
18×5

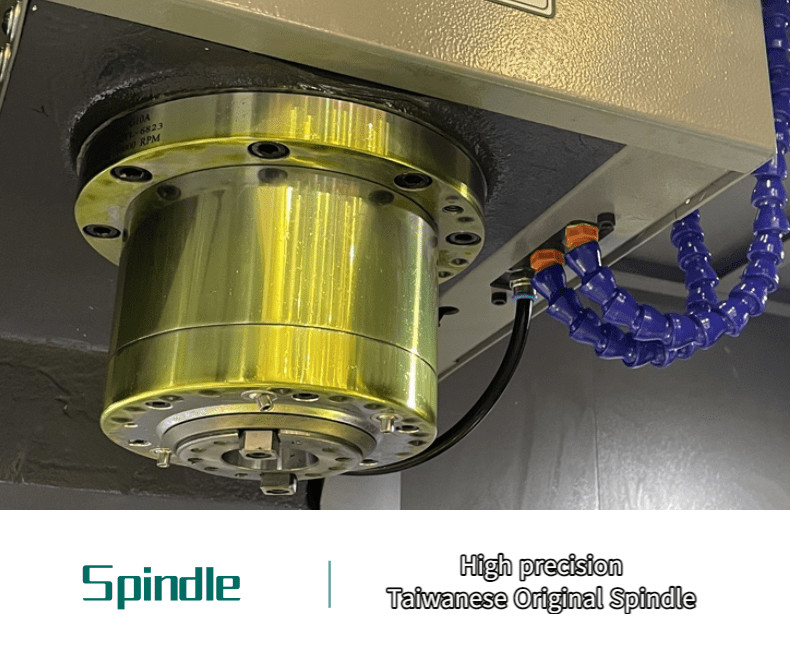

スピンドル
スピンドル速度
rpm
10000
スピンドルの角型/スピンドルの幹
mm
7/24 収縮
BT2 医療
スピンドルモーター
kw
7.5/11
最大出力トルク
N.m
35.8/70
スピンドル駆動型

シンクロン歯帯
飼料率
X,Y,Z 速行
M/分
48/48/48
切断料の最大速さ
M/分
20

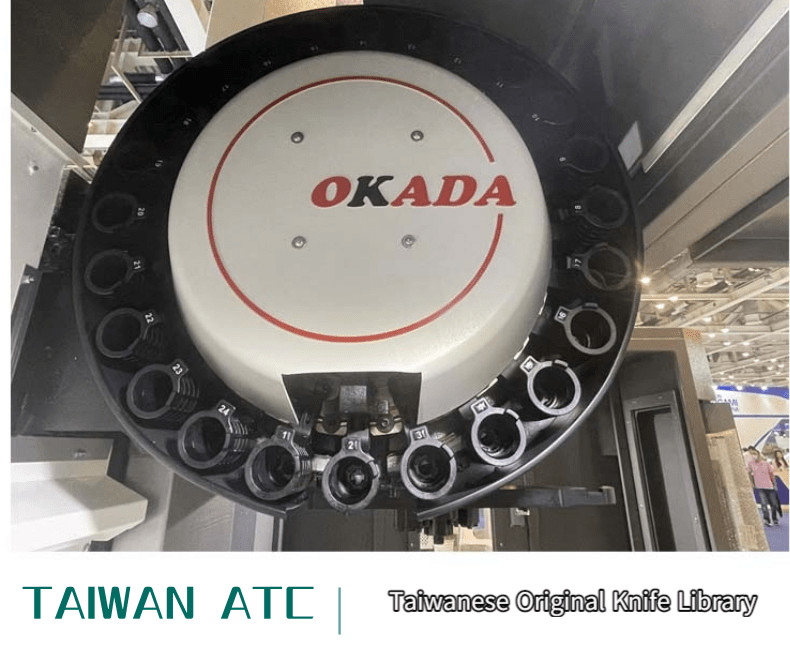

A.T.C.
道具の貯蔵容量
pc
腕型 24
最大ツール直径
mm
150 ((80))
ツール最大長
mm
250
ツール交換時間 (T-T)
秒数
2.5
精度
定位精度 X/Y/Z
mm
0.008 / 0.006 / 0006
繰り返し可能な位置付け X/Y/Z
mm
0.005/0.004/0004
ほか
総寸法 (L×WxH)
mm
2400×3125×2840
機械の純重量
体重
5100
総電力需要
KVA
18


スタンダード

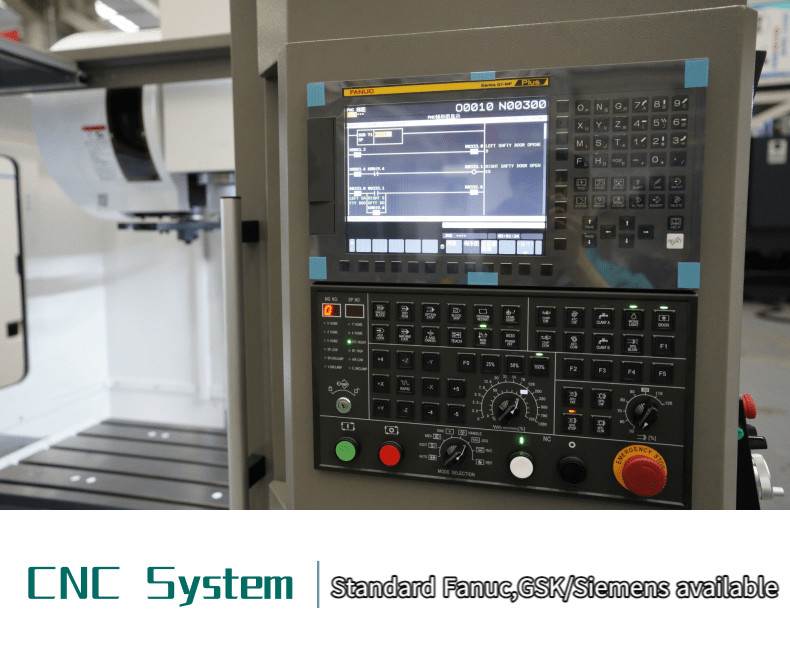

1. FANUC OI-MF TYPE ((5)β制御システム 2. 10000 RPM スピンドル,ベルト接続 3. 24 ディスク操作器ツールマガジン 4. 水タンク + ベッドスランプチップ 5. クリーンエアガン,動作ライト,警告ライト

選択可能

1. FANUC O-MF テープシステム2. FANUC O-MF テープシステム3シメンス 828D CNC システム 4. 直接接続 12000 RPM メカニカル スピンドル 5. 16000 RPM, 24000 モータースピンドル 6. 4軸回転台 7. 2MPa,3MPa,5MPa,7MPa の内部冷却 8. 油水分離器 9.チェーンのチップ除去器 10 清水銃 11 ツールと作業部品の検査 12自動ドア13電気キャビネットとエアコン

主要精度

機械の精度は,承認基準 GB/T18400.2-2010 を実装する 機械工具の位置位置の精度と繰り返し位置位置位置の精度に関する承認基準 GB/T18400.4-2010
検査項目
工場規格
加工精度
IT6
位置付け精度
X軸 (mm)
0.008
Y軸 (mm)
0.006
Z軸 (mm)
0.006
位置付けの精度を繰り返す
X軸 (mm)
0.005
Y軸 (mm)
0.004
Z軸 (mm)
0.004

主な構成

機械の主要構成と購入された部品のリスト
ポイント
仕様
ブランド
コメント
CNCシステム
FANUC Oi-MF PLUS TYPE (5)
FANUC

メインモーター
試験試験試験の試験結果
FANUC

X軸モーター
βiSc 12/3000-B
FANUC

Y軸モーター
βiSc 12/3000-B
FANUC

Z軸モーター
βiS 22B/3000-B
FANUC

X軸の螺旋軸
30×62×15
NSK/FAG/NACHI/NTN

Y軸の螺旋軸
30×62×15
NSK/FAG/NACHI/NTN

Z軸の螺旋軸
30×62×15
NSK/FAG/NACHI/NTN

X軸のボールスクロール
φ40×16,C3
THK/PMI/HIWN

Y軸のボールスクリュー
φ40×16,C3
THK/PMI/HIWN

Z軸のボールスクリュー
φ40×16,C3
THK/PMI/HIWN

X 軸のガイドライン
35
THK/REXROTH/PMI/HIWN

Y軸のガイドライン
45
THK/REXROTH/PMI/HIWN

Z軸のガイドライン
45
THK/REXROTH/PMI/HIWN

処理ケース
SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 3
SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 4
わたしたち を 選ぶ の は なぜ です か

◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する

◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました

◆研究・設計能力を持つハイテクメーカー

◆ 安定 し て 成熟 し た 供給 システム

◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア

◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良

◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

わたしたち に つい て
SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 5
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 私たちは,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスです
私たちの 工場
SMTCL CNC垂直加工センター VMC850Qターニングセンター フリースリングドリリングマシン SMTCL CNCフリースリングマシン 6
よくある質問

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています

Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払い
