起源の場所:
中国
ブランド名:
HD
証明:
ISO
モデル番号:
CW61125D

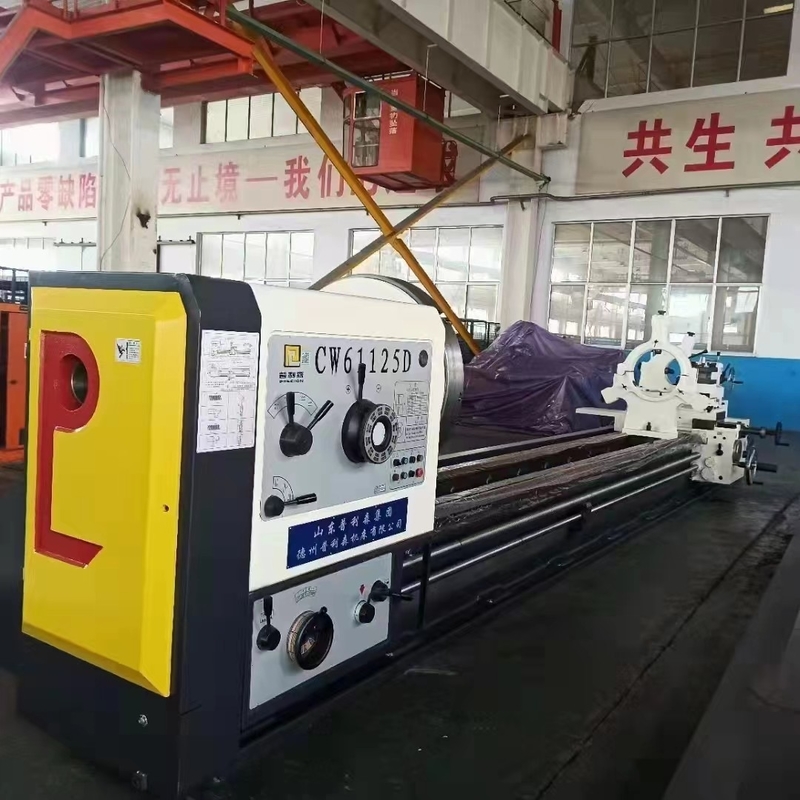

重荷水平回転機 CW61125D/12m 高品質
製品紹介
この機械ツールは,主に様々なターニング作業に使用されます. 端面,外径,内穴,メトリックスレッド,インチスレッド,モジュールスレッド,ピッチスレッドを回します.唯一の上部ツール休憩と短コーナーを回転するために使用することができます機械は,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させ,長距離回路を回転させることができる.強力なターニングのためのカービッドツールを使用して,様々な黒と非鉄金属を処理することができます.
メインパラメータ
| 製品モデル | Uニット | CW61125D/12000 |
| 仕様 | ||
| ベッド上のスイング直径最大 | mm | 1240 |
| 車両の上での最大振幅 | mm | 900 |
| 作業部品の長さ | mm | 12000 |
| ベッドガイドウェイの幅 | mm | 755 |
| マックス.チャックと尾根の上部間の負荷負荷 | t | 6 |
| スピンドル | ||
| スピンドル鼻 | A2-15 | |
| スピンドルの穴 | mm | 120 |
| スピンドル・ボールのコナー | メトリック 140 | |
| スピンドル速度範囲 | rpm |
3.15-315 (21種類) 3.5-290 (12種類) |
| スピンドルモーターの電源 | kW | 22 |
| 4つの口先の単行車 | mm | φ1000 |
| 尾根 | ||
| 尾根羽の直径 | mm | 160 |
| 尾根羽の移動 | mm | 300 |
| 尾根の羽の角 | メトリック 80# | |
| フィード&スレッド (メトリックスクリュー *インチスクリュー) | ||
| 縦軸の餌 | 0.1-12r/min ((56種類) | |
| クロスフィード | 0.05-6mm/r ((56種類) | |
| 小型の道具ホルダー | 0.025-3mm/r ((56種類) | |
| メトリックスレッド | mm | 1-120 (44種類) |
| モジュラー製の糸 | mm | 0.5-60 ((45種類) |
| インチスレッド | TPI | 28-3/8 (31種類) |
| 半径ピッチ糸 | DP | 1-56 (25種類) |
| ツール保持器 | ||
| スピンドルの中心から道具の設置基地の垂直距離 | mm | 48 |
| ツールの棒の大きさ | mm | 45×45 |
| ツールホルダーの振動角度 | ±90° | |
| 車両の横向移動最大 | mm | 520 |
| 上部ツールホルダーの最大移動量 | mm | 300 |
| ツールホルダーの上部と下部ダイヤルの回転あたりの供給 | mm | 0.05 |
| ツールホルダの高速横断速度 | mm/min |
縦方向 3740 横 1870 |
| オイルポンプを潤滑し操作する | ||
| モデル | CB-B10 | |
| 最大流量 | L/分 | 10 |
| 作業圧 | MPa | 2.5 |
| スピード | r/min | 1500 |
注記:
作業部件が重く,または偏心している場合は,作業部件の動き,速度制限,対重のバランスを考慮する必要があります.
標準アクセサリー
| 違う 違う | 名前 | モデル | 量 |
| 1 | 4つの口先の単行車 | φ1000mm | 1セット |
| 2 | 安定した休息 | φ70mm-φ480mm | 2セット |
| 3 | 休憩を続けて | φ50mm-φ220mm | 1セット |
| 4 | 冷却装置 | 1セット | |
| 5 | 特殊ツール | 1セット | |
| 6 | テイルストック回転センター | モース6# | 1セット |
