Name: SMTCL 10000rpm FANUC CNC垂直加工センター VMC850Q 4番回転台付き CNCフレーシングマシン
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: VMC850 Q
Availability: InStock

家 > 製品 > CNCの縦のマシニングセンター >

SMTCL 10000rpm FANUC CNC垂直加工センター VMC850Q 4番回転台付き CNCフレーシングマシン

高硬度垂直 CNCターニングセンター

汎用的なCNCフレーシングドリリングマシン

CNC ターニング汎用機械ツール

起源の場所:

中国

ブランド名:

SMTCL/SYMG

証明:

ISO certification

モデル番号:

VMC850 Q

連絡ください

引金を求めてください

製品詳細

Z Axis travel:

540mm

Brand:

SMTCL

Spindle Taper::

BT40

Type::

VERTICAL

CNC Control System::

FANUC, Siemens

Feed Speed(mm/min)::

1 - 20000 mm/min

Positioning Accuracy (mm)::

0.006

Repeatability (X/Y/Z) (mm)::

0.004

Spindle Motor Power(kW)::

7.5/11

Tool Magazine Capacity::

Dimension(L*W*H)::

2400x3125x2840mm

X Axis travel:

850mm

Y Axis travel:

500mm

支払いと送料の条件

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

木の場合、錫のトランク、他の耐航性のあるパッキング

受渡し時間

45~60日

支払条件

L/C,T/T,ウェスタンユニオン

供給の能力

1ヶ月あたりの50セット

SMTCL重型3軸垂直加工センター VMC2100B 4軸 CNC垂直フレーシングマシン

最高の価格を入手する

ビデオ

SMTCL 10000rpm FANUC 3軸垂直加工センター VMC850Q 4軸 CNCフレーズ機

最高の価格を入手する

ビデオ

SMTCL ベストセラー製品 FANUC 10000rpm VMC850Q-A 4軸垂直加工センター

最高の価格を入手する

ビデオ

SMTCL垂直加工センター VMC 850Q 掘削タッピングフライリングターニング4軸 CNCフライリングマシン

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

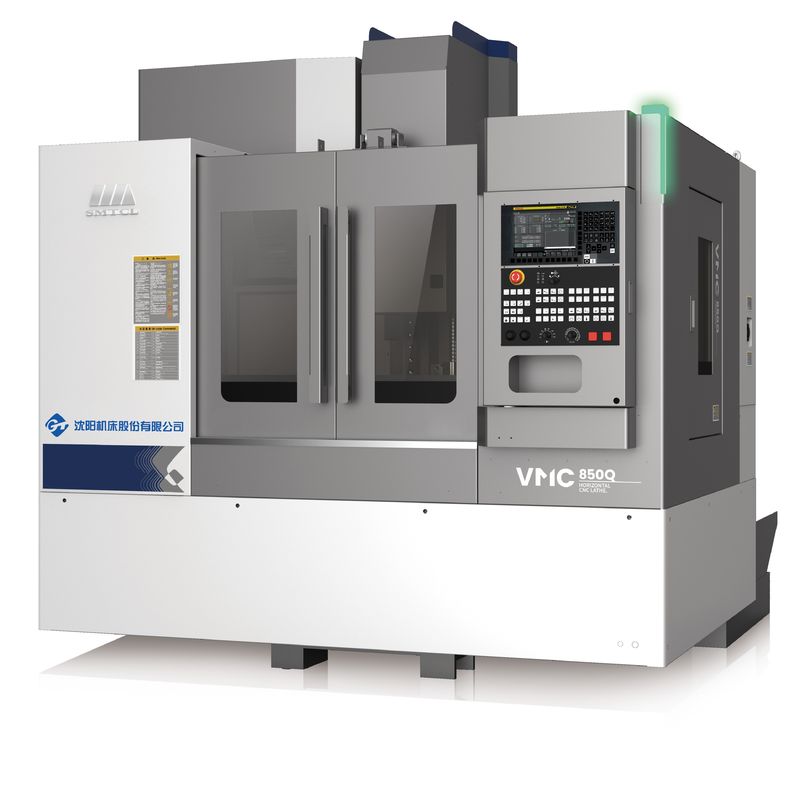

SMTCL 10000rpm FANUC CNC垂直加工センター VMC850Q 4番回転台付き CNCフレーシングマシン 0

SMTCL 10000rpm FANUC CNC垂直加工センター VMC850Q 4回回転台付き CNCフレーシングマシン
この新しい世代VMC850Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆向きのトラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した

製品の特徴:

1高硬さと高安定性設計

* 高強度統合鋳造床

* 3軸のP級ロールガイド

* 長いスパンヒリング骨の柱

2精度と精度保持が良好

* C3 前提のリードスクリュー

* 熱対称性技術

* エラー補償技術

3安全,環境保護,効率的な生産性

* 3 軸速シフト 48m/min

* 直接回転 12000 RPM

* ベッドダブルスピラルチップ抽出機

商品の詳細:

SMTCL 10000rpm FANUC CNC垂直加工センター VMC850Q 4番回転台付き CNCフレーシングマシン 1

製品仕様

主な技術仕様

主な技術パラメータ

ポイント		ユニット	仕様
容量	X軸移動	mm	850
	Y軸移動	mm	500
	Z軸移動	mm	540
	スピンドルの鼻からテーブル表面へ	mm	120〜660
	スピンドルの鼻から柱の表面へ	mm	640
作業台	テーブルサイズ (L×W)	mm	1000×500
	テーブルの上での最大負荷	体重	600
	Tスロットサイズ	mm	18×5
スピンドル	スピンドル速度	rpm	10000
	スピンドルの角型/スピンドルの幹	mm	7/24 収縮
	スピンドルの角型/スピンドルの幹	mm	BT2 医療
	スピンドルモーター	kw	75月11日
	最大出力トルク	N.m	35.8/70
	スピンドル駆動型		シンクロン歯帯
飼料率	X,Y,Z 速行	M/分	48/48/48
飼料率	切断料の最大速さ	M/分	20
A.T.C.	道具の貯蔵容量	pc	腕型 24
	最大ツール直径	mm	150 ((80))
	ツール最大長	mm	250
	ツール交換時間 (T-T)	秒数	2.5
精度	定位精度 X/Y/Z	mm	0.008 / 0.006 / 0006
精度	繰り返し可能な位置付け X/Y/Z	mm	0.005/0.004/0004
ほか	総寸法 (L×WxH)	mm	2400×3125×2840
	機械の純重量	体重	5100
	総電力需要	KVA	18

標準:

1FANUC OI-MF TYPE (5)β制御システム

2. 10000 RPM スピンドル,ベルト接続

3. 24 ディスク操作器のツールマガジン

4水タンク + ベッド 洗浄チップ

5清潔な空気銃,動作ライト,警告ライト

選択可能:

1. FANUC O-MF テープシステム

2. FANUC O-MF テープシステム

3シメンス 828D CNCシステム

4直接接続 12000 RPM メカニカルスピンドル

5. 16000 RPM, 24000 モータースピンドル

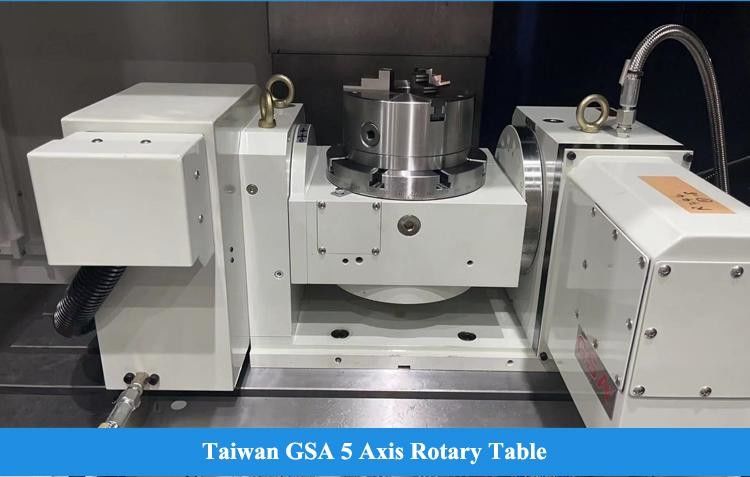

6. 4軸のターンテーブル

72MPa,3MPa,5MPa,7MPa の内部冷却

8油水分離機

9. チェーンチップ除去機

10清水銃

11ツールと作業部品の検査

12歳自動ドア

13安全ドアロック

14電気キャビネットとエアコン

主要精度:

機械の精度は,承認基準 GB/T18400.2-2010 を実装する 機械工具の位置位置の精度と繰り返し位置位置位置の精度に関する承認基準 GB/T18400.4-2010

検査項目		工場規格
加工精度		IT6
位置付け精度	X軸 (mm)	0.008
	Y軸 (mm)	0.006
	Z軸 (mm)	0.006
位置付けの精度を繰り返す	X軸 (mm)	0.005
	Y軸 (mm)	0.004
	Z軸 (mm)	0.004

主な構成:

機械の主要構成と購入された部品のリスト

ポイント	仕様	ブランド	コメント

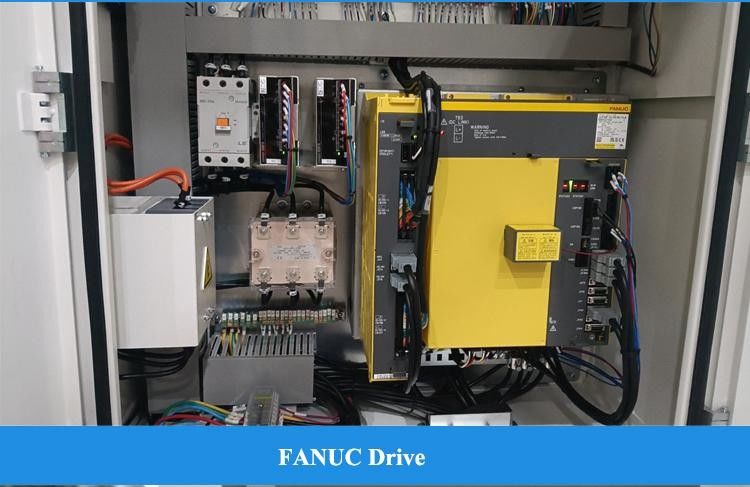

CNCシステム	FANUC Oi-MF PLUS TYPE (5)	FANUC
メインモーター	試験試験試験の試験結果	FANUC
X軸モーター	βiSc 12/3000-B	FANUC
Y軸モーター	βiSc 12/3000-B	FANUC
Z軸モーター	βiS 22B/3000-B	FANUC
X軸の螺旋軸	30×62×15	NSK/FAG/NACHI/NTN
Y軸の螺旋軸	30×62×15	NSK/FAG/NACHI/NTN
Z軸の螺旋軸	30×62×15	NSK/FAG/NACHI/NTN

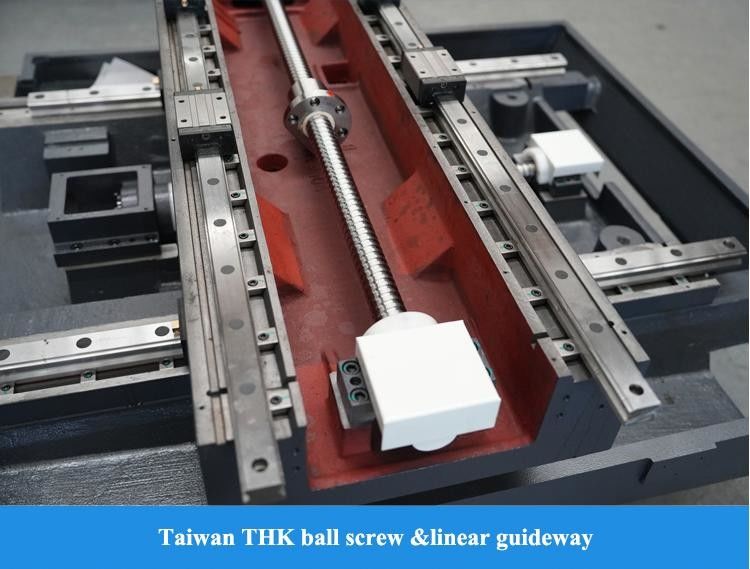

X軸のボールスクロール	φ40×16,C3	THK/PMI/HIWN
Y軸のボールスクリュー	φ40×16,C3	THK/PMI/HIWN
Z軸のボールスクリュー	φ40×16,C3	THK/PMI/HIWN
X 軸のガイドライン	35	THK/REXROTH/PMI/HIWN
Y軸のガイドライン	45	THK/REXROTH/PMI/HIWN
Z軸のガイドライン	45	THK/REXROTH/PMI/HIWN

処理ケース:

選択する理由:

◆ 最高の品質を意識し,顧客の要求を優先する

◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました

◆研究・設計能力を持つハイテクメーカー

◆ 安定して成熟した供給システム

◆ 24 時間オンラインでサービスを提供する若い営業者やエンジニア

◆ エルゴノミクスと容易なメンテナンスに基づくメカニズムの改良

◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

私達について

歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.

私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します

私たちの工場:

FAQ:

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを顧客に提供しています

Q4:保証条件は?
欠陥のある部品を12ヶ月間交換します
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では生産チェーンが完成しますこれが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前にビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
