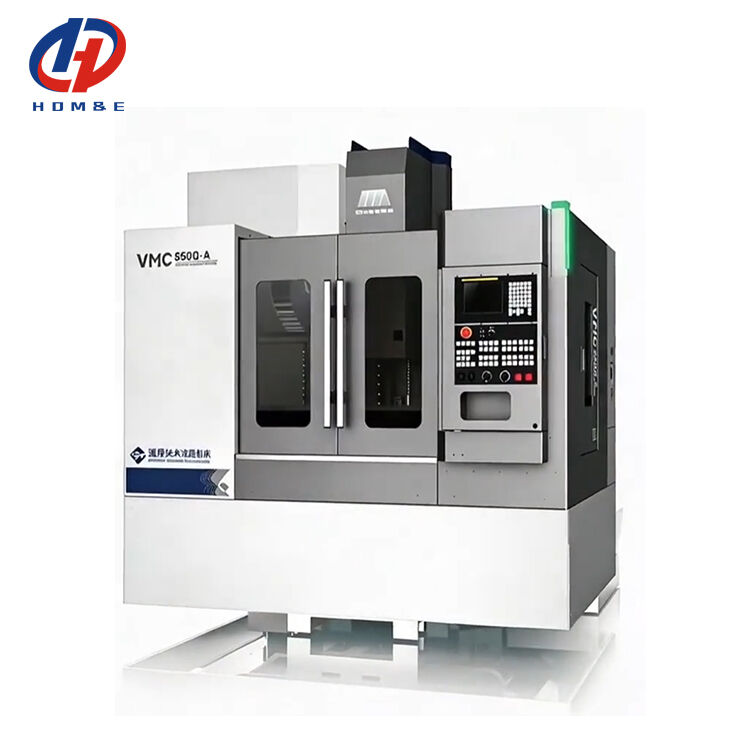

SMTCL ベストセラー製品 FANUC 10000rpm VMC850Q-A 4軸垂直加工センター
製品詳細
| タイプ：: | 垂直 | CNC 制御システム:: | ファナック、シーメンス |
|---|---|---|---|
| 送り速度(mm/min):: | 1 - 10000 mm/min | 位置付け速さ (mm) u:: | 0.006 |
| 繰返し精度(X/Y/Z)(mm):: | 0.004 | スピンドルモーター出力(kW):: | 11/15 |
| ツールマガジン容量:: | 24 | テーブルサイズ (L×W): | 1000x500mm |
| ブランド名:: | SYMG、SMTCL | X軸移動量: | 850mm |
| Y軸移動量: | 500mm | Z軸移動量: | 540mm |
| ハイライト |
FANUC 10000rpm 縦加工センター,4つの軸線CNCの縦のマシニング センター,VMC850Q-A ターンテーブル加工センター |
||
製品説明
主な技術パラメータ
| ポイント | ユニット | VMC850Q-A | |
|---|---|---|---|
| 容量 | X軸移動 | mm | 850 |
| Y軸移動 | mm | 500 | |
| Z軸移動 | mm | 540 | |
| スピンドルの鼻からテーブル表面へ | mm | 120〜660 | |
| スピンドルの鼻から柱の表面へ | mm | 640 | |

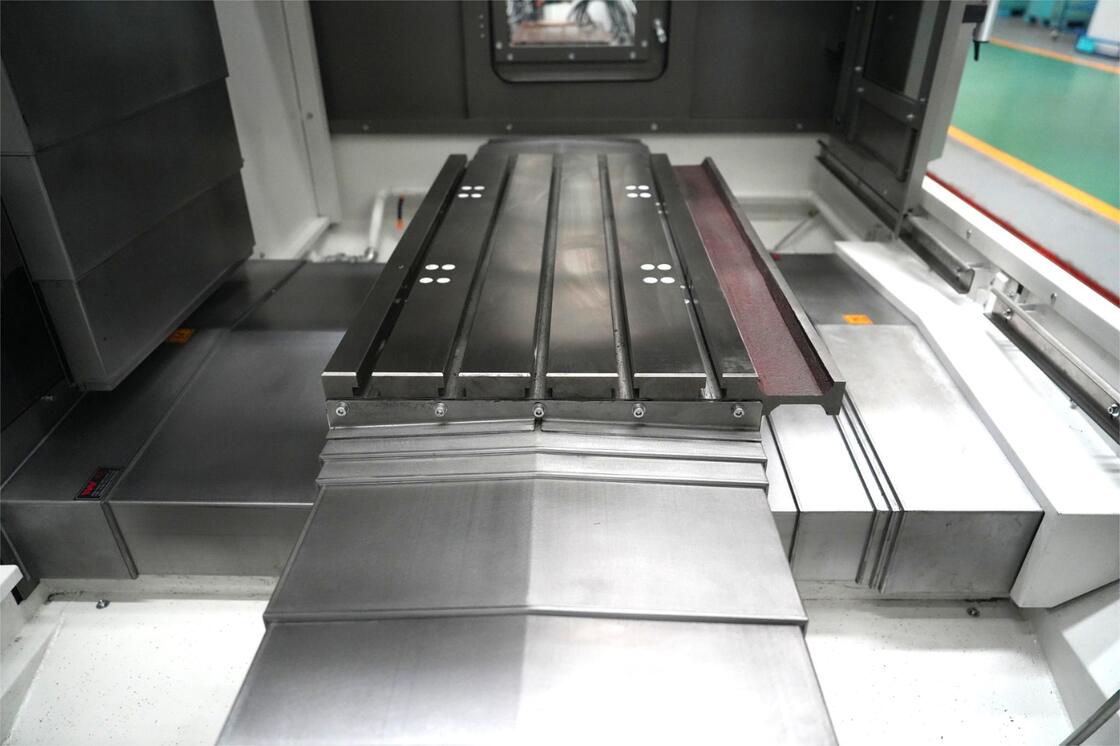

| 作業台 | テーブルサイズ (L×W) | mm | 1000×500 |
| テーブルの上での最大負荷 | 体重 | 600 | |
| Tスロットサイズ | mm | 18×5 | |
| スピンドル | スピンドル速度 | rpm | 10000 |
| スピンドルの角型/スピンドルの幹 | mm | 7/24 収縮 | |
| BT2 医療 | |||
| スピンドルモーター | kw | 喜びを味わいましょう 15/11 | |
| 最大出力トルク | N.m | 52.5/955 | |
| スピンドル駆動型 | シンクロン歯帯 | ||
| 飼料率 | X,Y,Z 速行 | M/分 | 48/48/48 |
| 切断料の最大速さ | M/分 | 20 | |
| A.T.C. | 道具の貯蔵容量 | pc | 腕型 24 |
| 最大ツール直径 | mm | 150 ((80)) | |
| ツール最大長 | mm | 300 | |
| ツール交換時間 (T-T) | 秒数 | 2.5 | |
| 精度 | 定位精度 X/Y/Z | mm | 0.008 / 0.006 / 0006 |
| 繰り返し可能な位置付け X/Y/Z | mm | 0.005/0.004/0004 | |
| ほか | 総寸法 (L×WxH) | mm | 2940×3450×3050 |
| 機械の純重量 | 体重 | 5100 | |
| 総電力需要 | KVA | 18 | |
- FANUC OI-MF TYPE (5)β制御システム
- 10000 RPM スピンドル ベルト接続

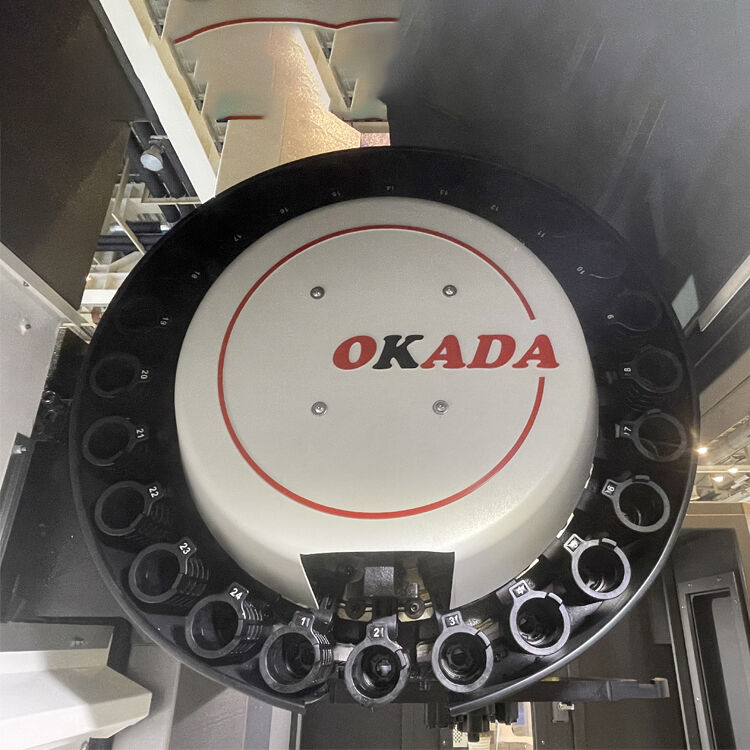

- 24 ディスク操作器のツールマガジン
- 水タンク + ベッド 洗浄チップ
- 清潔な空気銃,動作ライト,警告ライト
- Fanuc Oi-MF TAPE (FANUC Oi-MF TAPE) システム
- FANUC Oi-MF TAPEシステム
- シメンス 828D CNC システム
- 直接接続 12000 RPM メカニカルスピンドル
- 16000 RPM, 24000 モータースピンドル

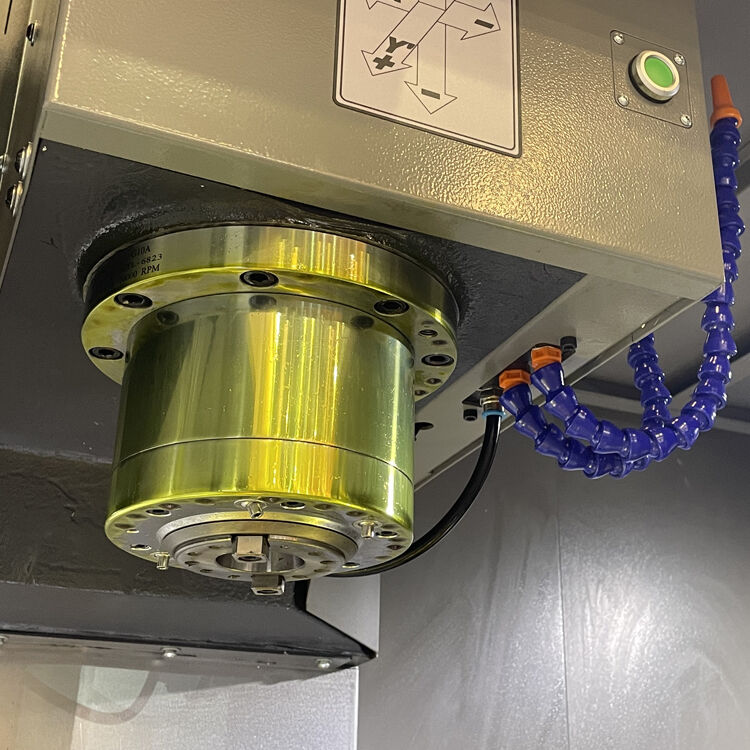

- 第4軸のターンテーブル
- 2MPa,3MPa,5MPa,7MPaの内部冷却
- 油水分離機
- チェーンチップ除去機
- 清水銃
- ツールと作業部品の検査
- 自動ドア
- 安全ドアロック
- 電気キャビネットとエアコン
機械の精度は,承認基準 GB/T18400.2-2010 を実装する 機械工具の位置位置の精度と繰り返し位置位置位置の精度に関する承認基準 GB/T18400.4-2010
| 検査項目 | 工場規格 | |
|---|---|---|
| 加工精度 | IT6 | |
| 位置付け精度 | X軸 (mm) | 0.008 |
| Y軸 (mm) | 0.006 | |
| Z軸 (mm) | 0.006 | |
| 位置付けの精度を繰り返す | X軸 (mm) | 0.005 |
| Y軸 (mm) | 0.004 | |
| Z軸 (mm) | 0.004 | |
機械の主要構成と購入された部品のリスト
| ポイント | 仕様 | ブランド | コメント |
|---|---|---|---|
| CNCシステム | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| メインモーター | 試験試験試験の試験結果 | FANUC | |
| X軸モーター | βiSc 12/3000-B | FANUC | |
| Y軸モーター | βiSc 12/3000-B | FANUC | |
| Z軸モーター | βiS 22B/3000-B | FANUC | |
| X軸の螺旋軸 | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Y軸の螺旋軸 | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Z軸の螺旋軸 | 30×62×15 | NSK/FAG/NACHI/NTN | |
| X軸のボールスクロール | φ40×16,C3 | THK/PMI/HIWN | |
| Y軸のボールスクリュー | φ40×16,C3 | THK/PMI/HIWN | |
| Z軸のボールスクリュー | φ40×16,C3 | THK/PMI/HIWN | |
| X 軸のガイドライン | 35 | THK/REXROTH/PMI/HIWN | |
| Y軸のガイドライン | 45 | THK/REXROTH/PMI/HIWN | |
| Z軸のガイドライン | 45 | THK/REXROTH/PMI/HIWN |
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
私たちは製造会社です.
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
