質重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路工場

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路

Name: 重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: VTC 250140H
Availability: InStock

ブランド名: SMTCL

モデル番号: VTC 250140H

原産地: 中国

認定: CE ISO certification

最低注文数量: 1

供給能力: 月に50セット

タグ

C5225Tの縦の回転旋盤機械

製品詳細

ブランド名:	SMTCL	モデル番号:	VTC 250140H
キーワード:	重いCNC垂直回転機	作業台の直径:	Φ2500
振動直径最大:	Φ3000	最大切断直径:	Φ2800
作業部品の最高高さ:	2000年
ハイライト	新しいエネルギーベアリングCNC垂直 lathes , VTC250140H CNC垂直回転機 , 重型垂直型CNC回転機

製品説明

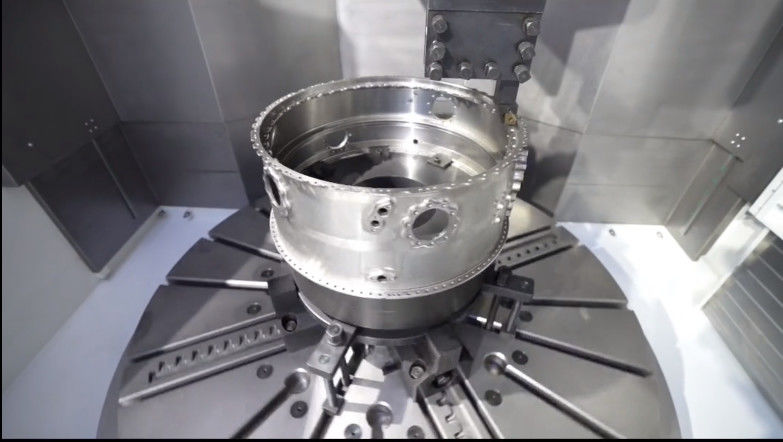

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 0

製品説明:

VTC 250140H 重いCNC垂直回転機

シェンヤング機械ツール VTC250140Hは,高性能垂直ターニングとフライリング複合加工センターである.加工中に安定性と信頼性を確保するための固いボディ構造を有する.先進的な数値制御システムで装備この装置は,大きな加工ストロークを持ち,様々な大きな作業部品の加工ニーズを満たすことができます.スピンドル速度は高く,切断能力は強い高効率のフライディングやターニングなどのマルチプロセスの加工を行うことができます.機械製造や航空宇宙などの分野で広く使用されています.生産効率と製品の質を向上させるための強力な保証を提供する信頼性の高い高級加工機器です

製品の特徴:

1高い硬さ

◆ 固い鋳造構造

◆ 頑丈な羊の構造

◆ 高固い硬い鉄道構造

◆ 固い宿主の構造

2高精度で高効率で

◆ 高精度のスピンドル伝送メカニズム

◆ 二重スピンドルのインデックスメカニズム

◆ 自動工具交換システム

3高い安定性

◆ 対称的な配置

◆ 梁の二重駆動の持ち上げ構造

◆ クロスロールローラー

4機械構造の利点

◆ モジュール式ターニングとフレッシング

◆ 配置の優位性

◆ 制御の優位性

商品の詳細:

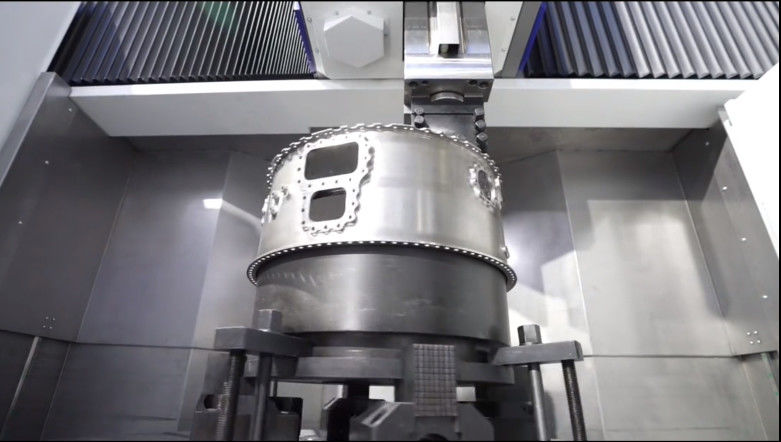

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 1

高硬度鋳造構造

VTCシリーズの鋳造は,箱鋳鉄構造の統合型鋳造ででき,内部のストレスを解消するために熱処理後,設計厚い強化,低い重心,良い衝撃吸収,重要な関節表面は,特別なスクレイピング処理です.重い切削では,機械の精度と安定性を維持できるようにします.

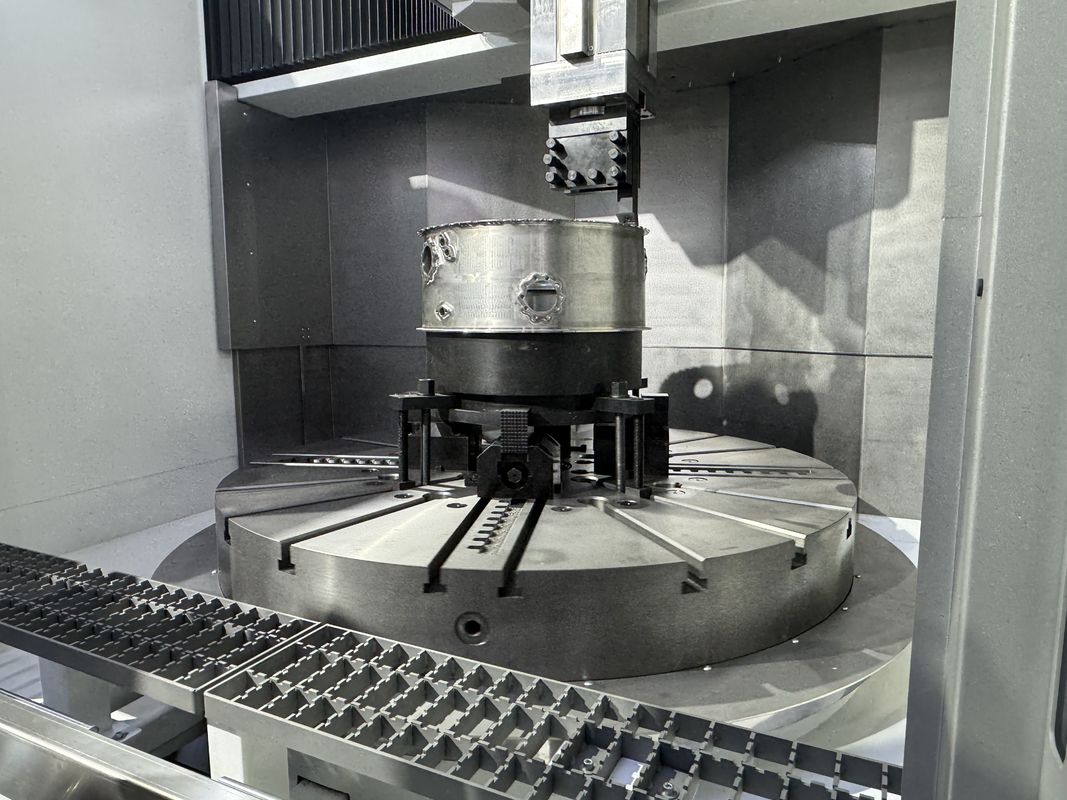

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 2

高硬度ラム構造

表面は冷やされ切断器のクランプはTキーで張られ下端は歯盤で位置付けられ線路の関節表面は擦り取られます高い位置位置の精度で同時に,前世代と比較して,ラムボディの横断面は44%増加しています.

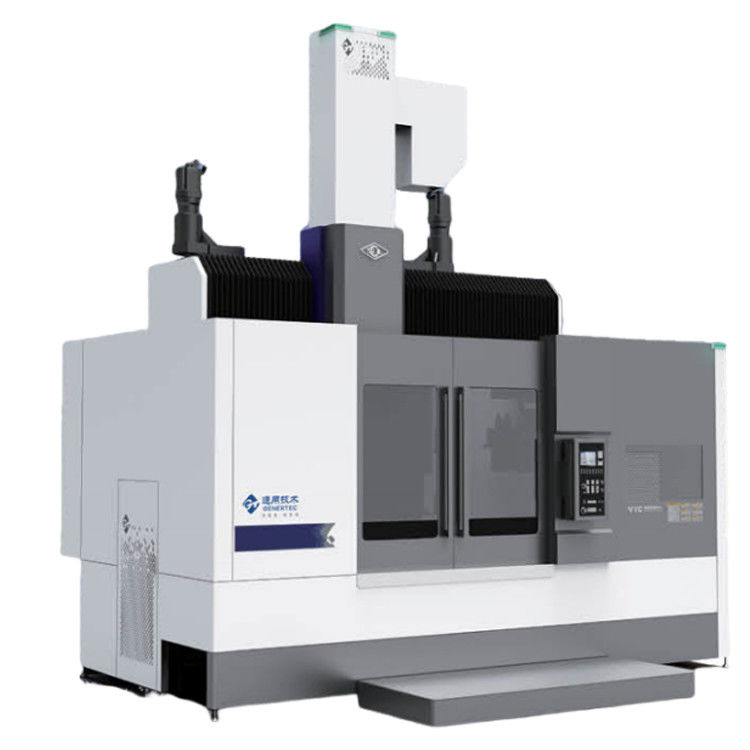

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 3

高固いハードレール構造

2つの軸は高硬度ハードレール構造を採用し,軌道の表面は専門的に処理され,摩擦系数が低い磨きプレート,強い硬さ,良好な精度保持で固定されています.優れた切断能力を持つ重量切削に適しています

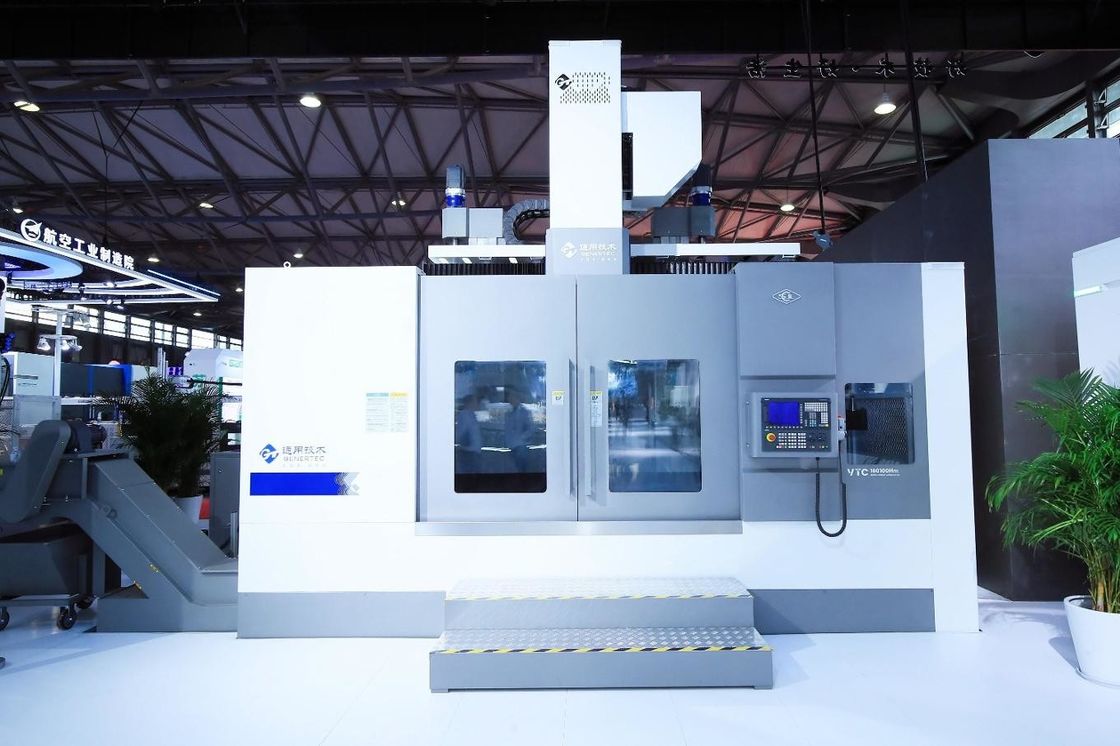

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 4

高硬度主体構造

主な構造は,主に高硬さと重荷処理の要求のために設計されています.柱の厚さとガイドレールのスパンプは,サポートの硬さを強化するために増加しますロープの下のレバーは切断トルクに効果的に抵抗し,機械の安定性を向上させることができます.

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 5

ターニング・フレーシング・モジュール化

統合ターンフライリング構成により,スケートボード構造は,ターニングラム構造とターニングラム構造と互換性があり,交換が容易で,モジュール性が強い.

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 6

レイアウトの利点

モジュール構造設計で,シングルラムとダブルラムを選択し,処理効率を高めることができます.

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 7

スピンドル高精密伝送装置

主動電源はベルト駆動からギアトランスミッションにアップグレードされ,正確なセグメント化と位置付け精度を提供できます.温度の過度の変化による軸の動きを防ぐため,スペンドル恒温冷却装置の内部設計.

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 8

二重スピンドルインデックスメカニズム

2つのメインモーターの同期制御を達成するために,CNCシステムを通して,機械のインデックス動きがより安定して正確になるようにターニング速度制御機能とC軸反反応機能を達成し,高品質の表面品質を達成します.

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 9

自動ツール交換システム

ハンジングディスクツールストア,ユーザーの処理ニーズに応じて,迅速な自動ツール変更を達成し,処理補助時間を短縮し,生産効率を改善します.ターニングツールクリップの様々なT頭とクランプを通じて利用できます.

製品パラメータ:

ほら	ユニット	VTC 250140H
作業台の直径	mm	Φ2500
振動直径最大	mm	Φ3000
最大切断直径	mm	Φ2800
作業部品の最大高さ	mm	2000
作業台の最大トルク	N.m	69000
作業台の最大速度	r/min	120
メインモーターの定位電源	kw	58
ラム
バム・ボディ・セクションの大きさ	mm × mm	280×280
ビーム
梁を上げる動き	mm	1400
X/Z軸
X軸移動	mm	-50-+1540
Z軸移動	mm	1400
X軸の高速横断速度	m/min	10
Z軸の高速横断速度	m/min	8
ツールホルダー
ターニングツールの棒の寸法	mm	40×40
位置付け精度
X軸	mm/1000mm	0.025
Z軸	mm/1000mm	0.025
繰り返し位置付けの精度
X軸	mm	0.01
Z軸	mm	0.01
機械の重量	体重	60500
標準設定	選択式構成
シメンス 828D システム	FANUCシステム
潤滑器具	高い列
チップボックス	油霧収集器
水力装置	ツール検出
手動式4口チャック	格子スケール
安全プレート	求人情報
横の洗浄チップ	高圧水タンク
三色光	パネム式ドア
水銃のフロードライト	チップクリーナー
クロスロールベアリング	油と水の分離
ドアロック	磁気チャック
油冷却器	ツール誌
半閉ざされた保護	完全防衛

私たちのサービス:

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

選択する理由:

◆ 最高の品質を意識し,顧客の要求を優先する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定して成熟した供給システム
◆ 24 時間オンラインでサービスを提供する若い営業者やエンジニア
◆ エルゴノミクスと容易なメンテナンスに基づくメカニズムの改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

私達について

歓迎します!

上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.

私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します

私たちの工場:

重型垂直CNC回路 VTC250140H マックス.スイング直径 3000mm 新しいエネルギーベアリングCNC垂直回路 11

FAQ:

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?

私たちはあらゆる種類の機械に特化したものです例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?

効率の向上のためにスマートCNCソリューションを顧客に提供しています

Q4:保証条件は?

欠陥のある部品を12ヶ月間交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?

製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では生産チェーンが完成しますこれが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?

機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前にビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?

T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
