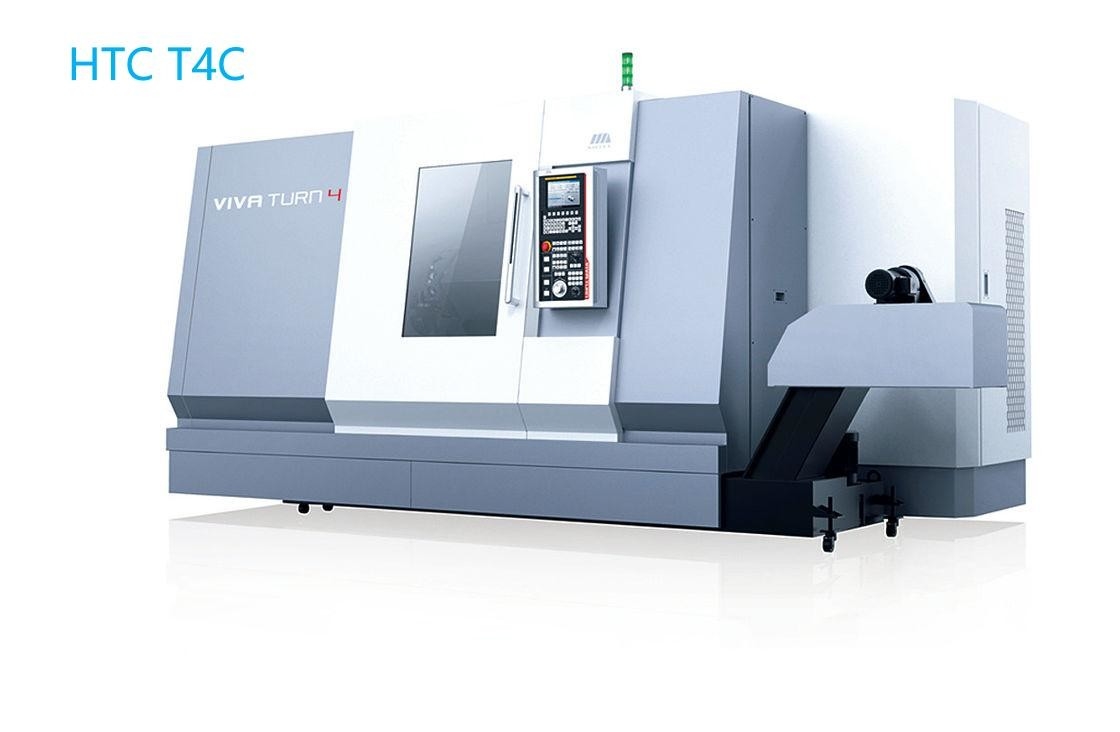

水平45度傾斜ベッドCNC旋盤 3000r/min 金属加工旋盤 T4C
製品詳細
| 製品名: | HTCT4C 横型傾斜ベッド CNC旋盤 | ベッド上の振動の最大直径:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| 最大切断長:: | 500/1000/1500/2500mm | 最大切断直径:: | 500mm |
| スライド上の最大回転直径:: | 500mm | スピンドル穴直径:: | 80mm |
| 最大直径:: | 65mm | スピンドル回転範囲:: | 35〜3000r/min |
| 標準チャック直径:: | 10インチ | 標準的なツール・ターレット型:: | 水平工具タレット 12 箇所 |
| ハイライト |
水平傾斜ベッドCNC旋盤,45度傾斜ベッドCNC旋盤,金属加工のCNC回転機 |
||
製品説明
金属加工 中国の工場 HTCT4C水平斜面床 CNCターン
製品説明
45度の高硬度統合傾斜床は 安定した性能を有し,加工精度と使用寿命を保証します. 有限要素分析によって,最も合理的な構造のレイアウト,モジュール式組み合わせ3軸,4軸の構成と機能を簡単に実現できます.
主な技術パラメータ
| ポイント | ユニット | T4C | |
| ベッド上のスイングの最大直径 | mm | ¥720/¥720/¥720/¥720 | |
| 最大切断長 | mm | 500/1000/1500/2500 | |
| 最大切断直径 | mm | 500 | |
| スライド上の最大回転直径 | mm | 500 | |
| スピンドル鼻 | A2-8 | ||
| スピンドルホールの直径 | mm | 80 | |
| 最大直径 | mm | 65 | |
| スピンドル速度範囲 | r/min/Nm | 35〜3000 | |
| メインモーター 15分/連続 | kW | 22/30 | |
| 標準チャック直径 | インチ | 10 | |
| X/Z軸の高速移動速度 | m/min | 30/30,30/30,30/20,30/12 | |
| X軸移動 | mm | 280 | |
| Z軸移動 | mm | 570/1070/1570/2570 | |
| テイルストック スピンドルコーナー | モス | 5# | |
| 尻尾の体筋 | mm | 450/850/1200/2200 | |
| 尻尾の袖の動き | mm | 150 (1000/1500/2500仕様) |
|
| 標準型ツールターレット | 水平ツール塔 12 駅 | ||
| ツールサイズ | 外部ツール | mm | 25×25 |
| 掘削棒の直径 | mm | ¥40 | |
| 機械加工の精度 | IT6 | ||
| 位置付け精度 | X軸 | mm | 0.01 |
| Z軸 | mm | 0.015/0.015/0.02/0035 | |
| 位置を繰り返す精度 | X軸 | mm | 0.005 |
| Z軸 | mm | 0.007/0.007/0.013/0.02 | |
| 最大 作業 負荷 | ディスクタイプ | 体重 | 200 |
| 軸の部品 | 体重 | 600;800 | |
| 機械の重量 | 体重 | 6000/7500/9500/12000 | |
| マシン・ツール 長さ × 幅 × 高さ | mm | 3550×2140×2150 4550×2140×2150 4700×2250×2250 5900×2250×2250 |
|
構造上の利点
高度な硬さ 高精度 リッチな構成
