横軸のCNCターニングセンター 12 ステーション斜面ベッド駆動ツール
製品詳細
| 製品名: | HTCT4Cm スラントベッド CNC旋盤 | ベッド上の振動の最大直径:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| 最大切断長:: | 450/950/1500/2500mm | 最大切断直径:: | 420mm |
| スライド上の最大回転直径:: | 500mm | スピンドル穴直径:: | 80mm |
| 最大直径:: | 65mm | スピンドル回転範囲:: | 35〜3000r/min |
| メインモーター 15分/連続:: | 22/30kw | 標準的なツール・ターレット型:: | 水平駆動工具タレット 12 箇所 |
| ハイライト |
CNCターニングセンター,12 ステーション CNC ターニング センター,水平回転センター |
||
製品説明

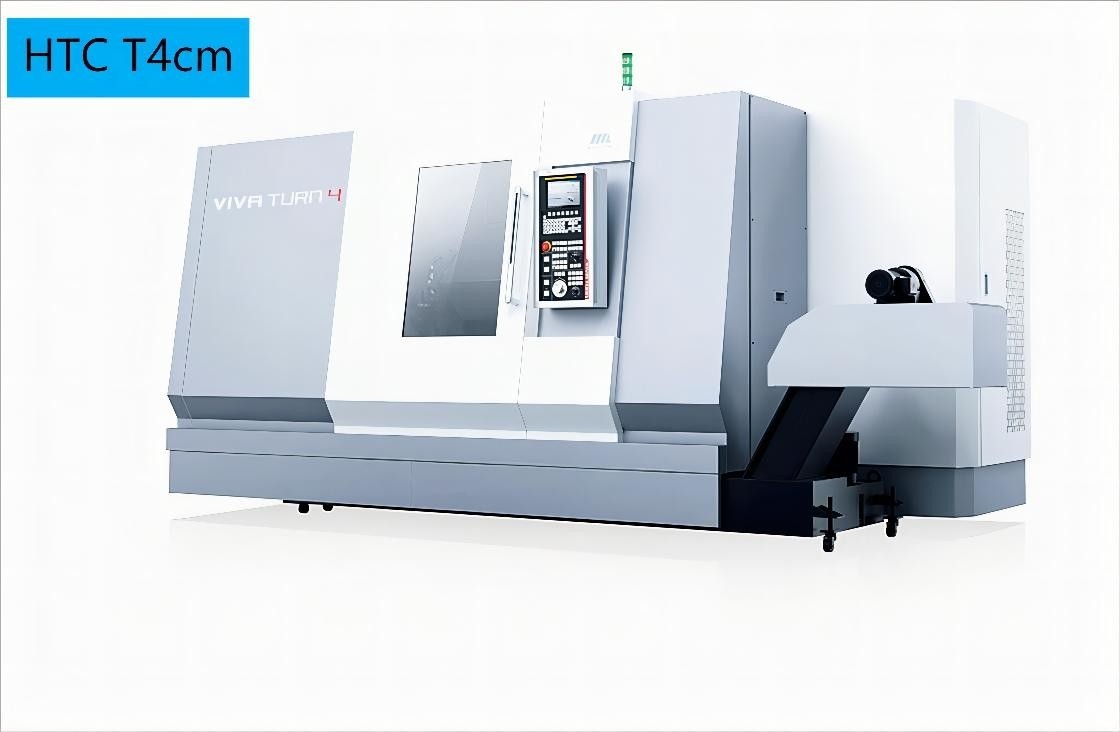

水平駆動工具タレット12ステーション HTCT4Cm スラントベッドCNC旋盤
製品の説明
T4Cm CNC旋盤は、ドイツのローカルデザインに基づいて設計・製造された新製品で、当社の工場が長年培ってきた水平CNC旋盤の設計経験と、市場と開発ニーズを組み合わせたものです。この製品は、超高精度と安定性、高剛性構造、高出力・高トルク主軸を備えており、重切削のニーズに対応し、お客様に高効率で低コストのリターンを提供します。
主な技術パラメータ
| 項目 | 単位 | T4Cm | |
| ベッド上の最大旋回直径 | mm | ∅720/∅720/∅720/∅720 | |
| 最大切削長 | mm | 450/950/1500/2500 | |
| 最大切削直径 | mm | 420 | |
| スライド上の最大旋削直径 | mm | 500 | |
| 主軸ノーズ | A2-8 | ||
| 主軸穴径 | mm | 80 | |
| 貫通バーの最大直径 | mm | 65 | |
| 主軸速度範囲 | r/min/Nm | 35〜3000 | |
| 主モーター15分/連続 | kW | 22/30 | |
| 標準チャック直径 | インチ | 10 | |
| X/Z軸早送り速度 | m/min | 30/30,30/30,30/20,30/12 | |
| X軸移動量 | mm | 280 | |
| Z軸移動量 | mm | 570/1070/1570/2570 | |
| 心押台スピンドルテーパー | モールス | 5# | |
| 心押台本体ストローク | mm | 450/850/1200/2200 | |
| 心押台スリーブストローク | mm | 150 (1000/1500/2500仕様) |
|
| 標準工具タレットタイプ | 水平駆動工具タレット12ステーション | ||
| 工具サイズ | 外側工具 | mm | 25x25 |
| ボーリングバー直径 | mm | ∅40 | |
| 加工精度 | IT6 | ||
| 位置決め精度 | X軸 | mm | 0.01 |
| Z軸 | mm | 0.015/0.015/0.02/0.035 | |
| C軸 | mm | 48'' | |
| 繰り返し位置決め精度 | X軸 | mm | 0.005 |
| Z軸 | mm | 0.007/0.007/0.013/0.02 | |
| C軸 | mm | 24'' | |
| 最大ワーク負荷 | ディスクタイプ | kg | 200 |
| シャフト部品 | kg | 600;800 | |
| 機械重量 | kg | 6000/7500/9500/12000 | |
| 工作機械の長さ×幅×高さ | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
FAQ
Q: なぜ当社の機械を選ぶのですか？
A: 1. 高品質で競争力のある価格
2. 20年の輸出経験
3. CE、ISO証明書
4. 24時間オンラインサービス（電話、Skype、WhatsApp）
6. 12ヶ月の品質保証
Q: 少量から始めることはできますか？ MOQは何ですか？
A: どんな数量の注文でも受け付けられます。 MOQは1ユニットです
Q: QCまたは安全基準はありますか？
A: はい、高品質を保証するために非常に厳格な品質管理部門を設立しました。
Q: 機械の操作を学ぶにはどうすればよいですか？
A: 操作指導ビデオと説明書、さらにはエンジニアも利用可能です。
