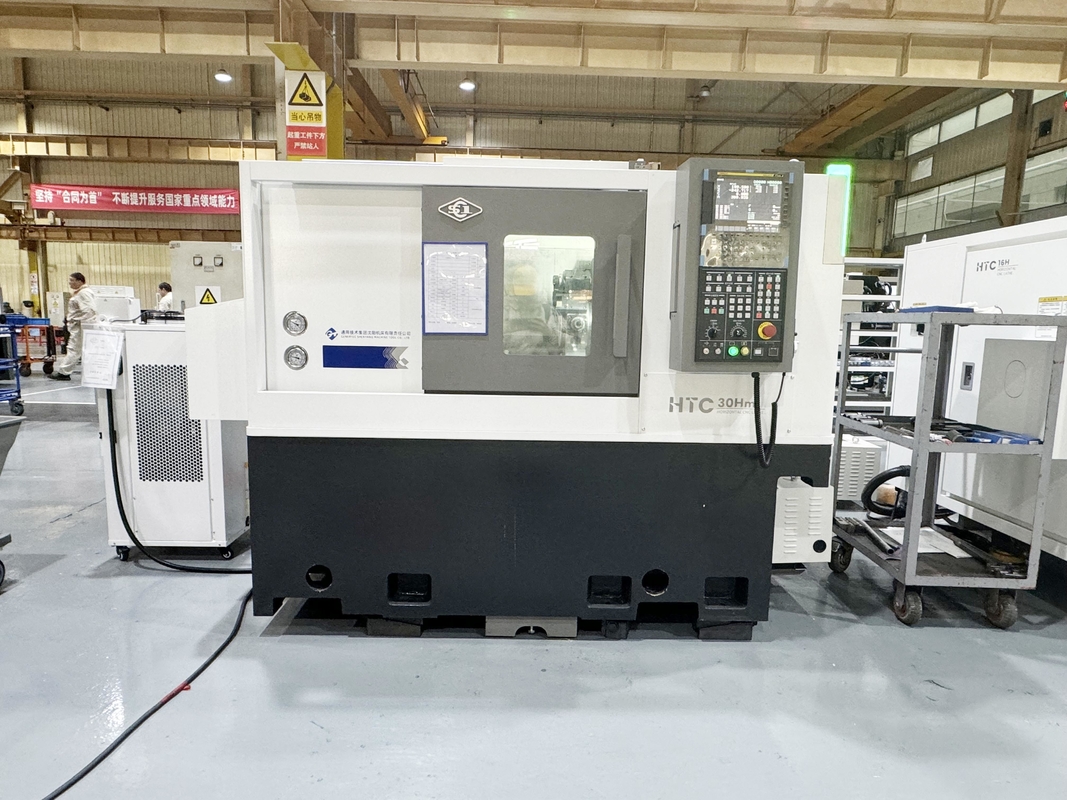

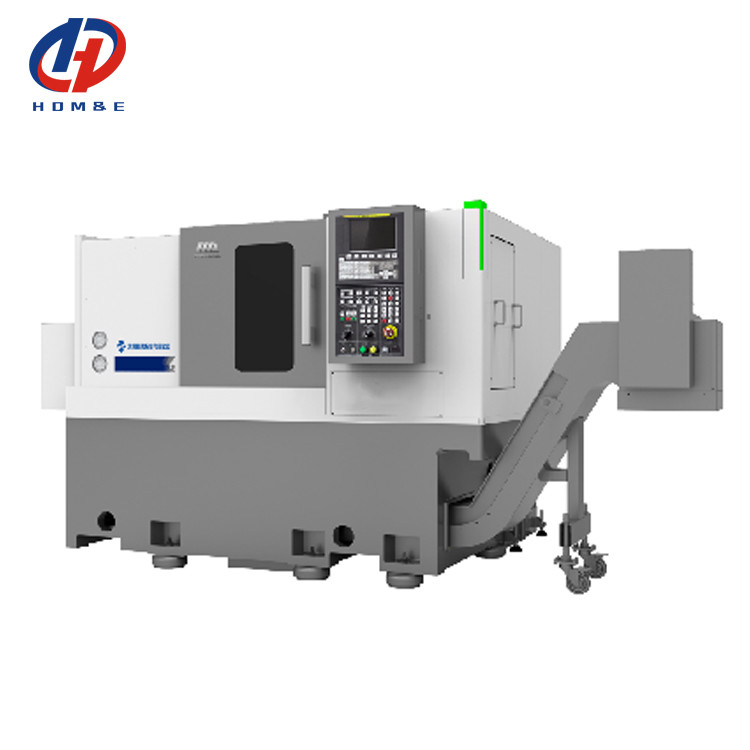

横型旋盤 HTC30Hm 横型12ステーション パワーターレット CNC旋盤
製品詳細
| ブランド: | SMTCL | 名前: | CNCターニングセンター |
|---|---|---|---|
| 最高。振動直径（mm）: | 420 mm | 最大回転長さ: | 450mm |
| 最大。主軸速度: | 4500rpm | スピンドル穴: | 65mm |
| スピンドルモーターパワー（KW）: | 9/11 | スピンドルノーズタイプ: | A2-6 |
| ハイライト |
CNCターニングセンター,斜面型CNCターニングセンターマシン,傾いたベッドCNCの旋盤 |
||
製品説明
SMTCL水平ターニングセンター HTC30Hm水平12ステーションパワーターレット CNCターニングラートマシン
HTC30Hm水平回転センターは,傾斜ベッド構造全体を採用し,優れた切断性能を持つ大きなスパンと高硬度スピンドルで装備されています.リードスクリューの科学的なプリドライング構造は,高加工精度と良好な安定性を持つすべてのマシンを作ります機械全体のレイアウトは合理的で,床面積は小さい. 単一の機械自動処理ユニットは,自動握り,ロード,ロードを完了することができます.加工過程中の作業部品の加工と切断ターニング装置の構成により,作業部品の完全な順序処理を実現できます.自動化ユニットの適用は,労働コストを大幅に節約し,生産効率を改善することができます,特に小型および中型部品のバッチ高精密加工に適しています.主に自動車,ベアリングおよび他の産業で使用されます.糸の内側および外側表面を回すことができます.弧軸とディスク部品のためのコーンと回転ボディ.同時に,加工効率を改善するために掘削,フレーシング,タッピングなどの統合加工を実現することができます.

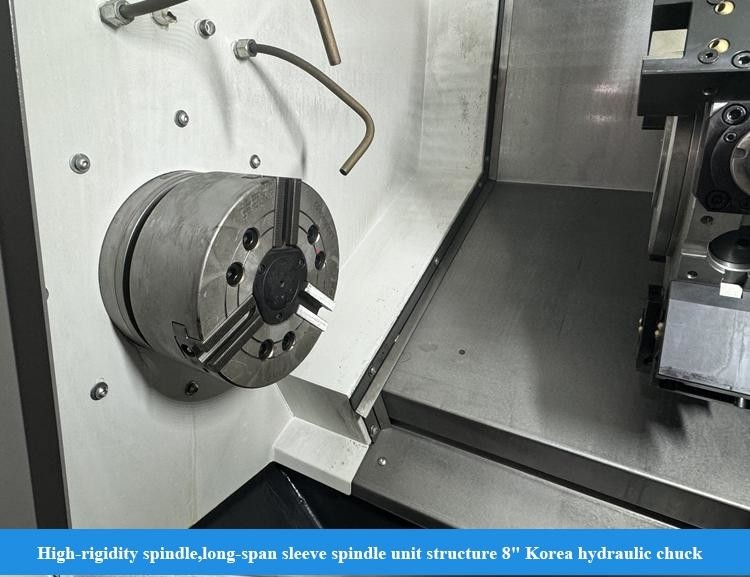

- 主機は全体的に傾斜型床構造を採用し,大きなスパンと高硬さスペンドルで装備され,優れた切断性能があります.
- 自動で取り込み,供給,ロードカード,加工,切断することができます. ターンオーバー装置は,作業部品の完全なシーケンス加工を実現するように設定されています.
- 軸,スレッドのディスク部品,弧,コーン,その他の内部および外部の表面回転を認識し,統合ドリリング,フレスリング,タッピングおよび他の処理機能を実現できます.処理効率を向上させる.
サーボモーターはコップリングを通じてボールスクリューに直接接続され,中間リンクを削減し,ギャップレストランスミッションを達成します.X軸とZ軸のガイドレールは,高い硬さを確保するために輸入線形ロールガイドレールを採用生産効率を向上させ,動作速度を向上させる.

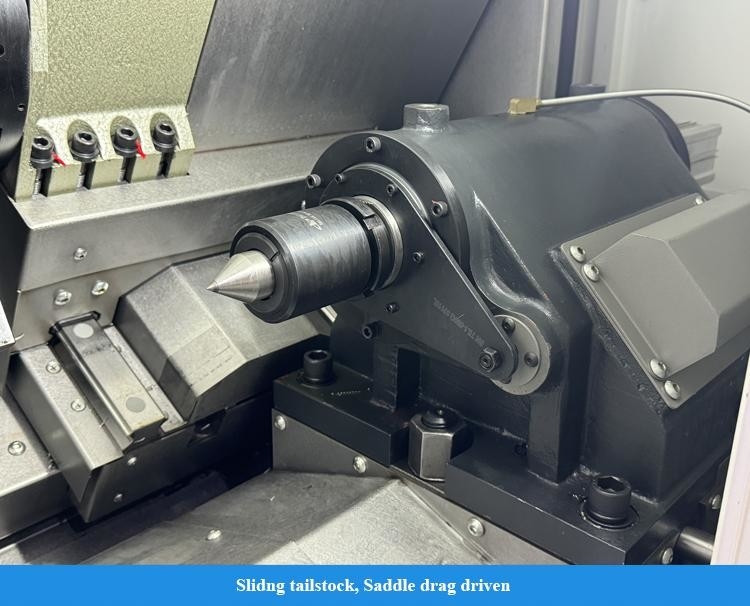

バックストックはオプションのサーボ駆動で移動できます精密に制御し,柔軟に調整できる,尾根の移動速度と作業のクランプ力,加工要件に応じて作業部件に迅速に接近し,衝撃なしに締め付けることを可能にし,締め付け位置に関するリアルタイムフィードバックを提供することができます.生産の交換効率を向上します.尾根は上下に分けています調整の精度が簡単で,メンテナンス効率が向上します.
X軸は,固定した二重支柱構造を発展させ,前張ったスクリューを使用して,前張りの変形と温度上昇変形を効果的に抵消します.螺栓の温度上昇を減らすために特別な密封構造と協力機械ツールのフィード安定性の高精度と高精度を達成
選択的なY軸配置は,BMT駆動の塔,高精度C軸構造,さまざまな駆動ツールのホルダーと組み合わせて,一度のインストールで複雑な表面処理を実現することができます.

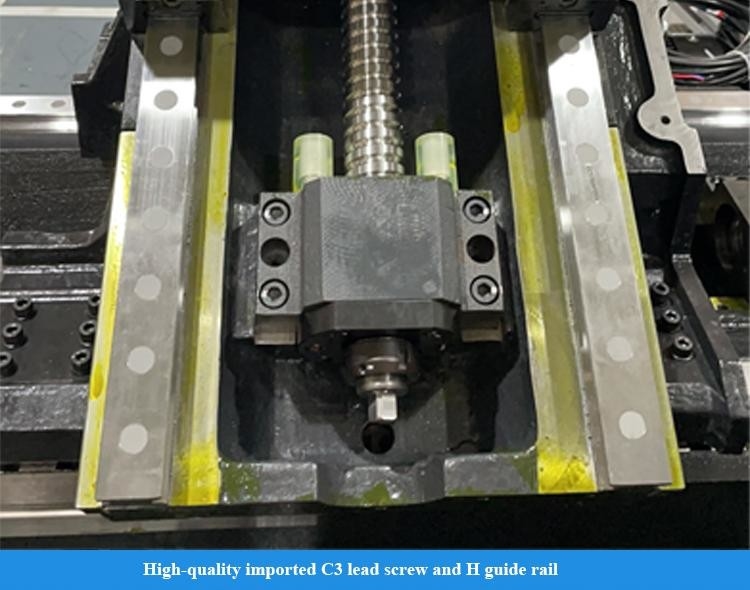

高品質の輸入C3級スクリューとH級ガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.
ガイドレールの幅はかなり拡大し,運動システムの構造は最適化されています.ベッドセールの主体は,重要な部品の全体的な硬さを確保するために弧形に設計されています..

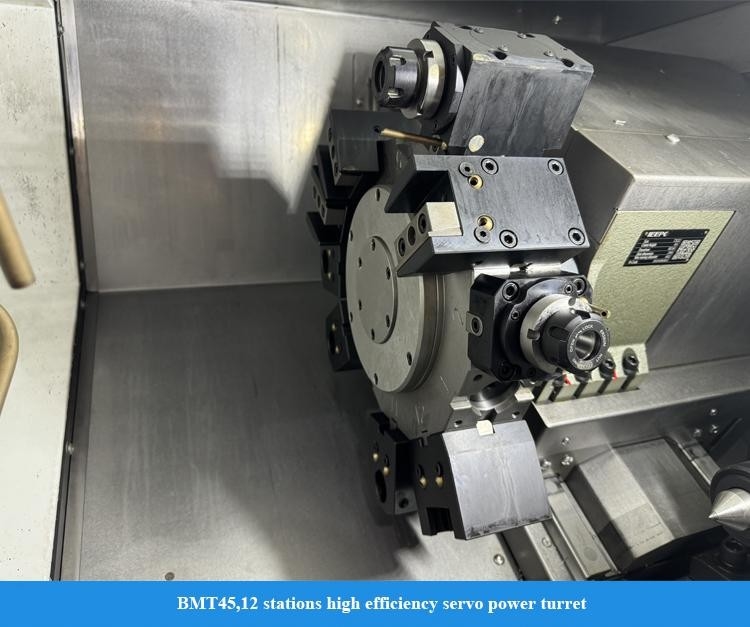

標準BMTインターフェース,高硬度接続; ツールは信頼性の高いトランスミッションと低故障率を有するDIN1809インターフェースによって駆動されます. 駆動モーターは横に搭載され,構造はコンパクトです.;高精度C軸とブレーキ装置を装備し,高効率の統合加工のターニング,フレスリング,ドリリングを実現する.
ツールセンターからのオプションの内部冷却ツールホルダーと水出口は,内部穴加工中に効率的なチップ除去を実現し,加工品質を確保します
工件材: HT200
ツールモデル:F20 平方肩フレーシング切断機
冷却状態:水冷却
駆動工具による掘削能力
工件材: HT200
ツールモデル:F16 ストイッチドリル
冷却状態:水冷却
|
プロジェクト
|
ユニット
|
HTC30Hm
|
|
マックス 切断する
|
mm
|
Φ250
|
|
最大切断長
|
mm
|
450
|
|
マックス 寝床の上に泳いで
|
mm
|
Φ420
|
|
マックス 泳ぐ 滑り台
|
mm
|
Φ280
|
|
スピンドル
|
|
|
|
スピンドルノースモデル
|
|
A2〜6
|
|
前軸内側ダイア
|
mm
|
100
|
|
スピンドルの角と穴の大きさ
|
|
1:20Φ70
|
|
スピンドルホール
|
|
Φ65
|
|
マックス,バーダイア
|
mm
|
Φ50
|
|
スタンダードチャックダイア
|
インチ
|
8
|
|
スピンドル速度範囲
|
r/min
|
4500
|
|
スピンドルのノーマルトルク
|
N·m
|
110 ((769r/min)
|
|
スピンドルマックス.トルク
|
N·m
|
180 ((576r/min)
|
|
メインエンジンの出力15分連続
|
kW
|
9/11
|
|
X/Z軸
|
|
|
|
X/Z軸の高速移動
|
m/min
|
30
|
|
X軸移動
|
mm
|
140
|
|
Z軸移動
|
mm
|
500
|
|
尾根
|
|
|
|
テイルストック旅行
|
mm
|
300
|
|
テイルストック駆動方法
|
|
シール牽引
|
|
テイルストック 袖移動
|
mm
|
100
|
|
テイルストック・スリーブ・ディア
|
mm
|
Φ100
|
|
尾根の角型 穴の角型
|
モース文字
|
MT-5
|
|
塔
|
|
|
|
塔型
|
|
横軸の12ステーションの電源塔
|
|
中央の高さ
|
mm
|
80
|
|
ターレインデッシング 繰り返し位置付け精度
|
セック
|
±16
|
|
ツールサイズ
|
mm
|
25
|
|
近くにツールを選ぶことができます
|
|
そうだ
|
|
電動工具ホルダーインターフェース
|
|
BMT45
|
|
最大掘削能力
|
mm
|
14*015
|
|
マックス.フレーシング容量
|
mm
|
12*8*45
|
|
最大のタップ能力
|
mm
|
M10*15
|
|
ほか
|
|
|
|
スピンドル中心部と床間の距離
|
mm
|
926
|
|
機械の純重量
|
体重
|
3500
|
|
総寸法 (LxWxH)
|
mm
|
2295*1680*1650
|
|
注: 表に記載されているパラメータは参照のみです.変更があった場合は,実際の製品を参照してください.
|
||
- 高品質の機械を受け取るようにしてください
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- ◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
- ◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
- ◆研究・設計能力を持つハイテクメーカー
- ◆ 安定 し て 成熟 し た 供給 システム
- ◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
- ◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
- ◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
SMTCLとSYMGグループ工場は80年以上の歴史があります. 最初の回転機,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
-
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
-
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
-
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
-
Q4:保証条件は?
機械の貨物表から12ヶ月間,欠陥のある部品を交換します.
-
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング -
Q6:なぜあなたの会社を選んだのですか?
製品開発,設計,製造,組み立て 生産プロセスのすべてが 工場間で行われ 生産チェーンが完成します
-
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
-
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
