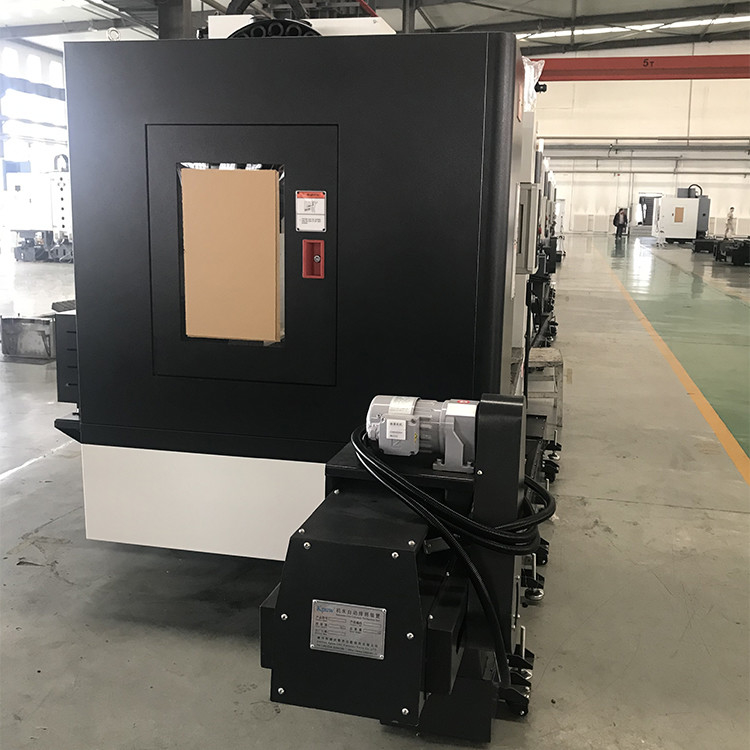

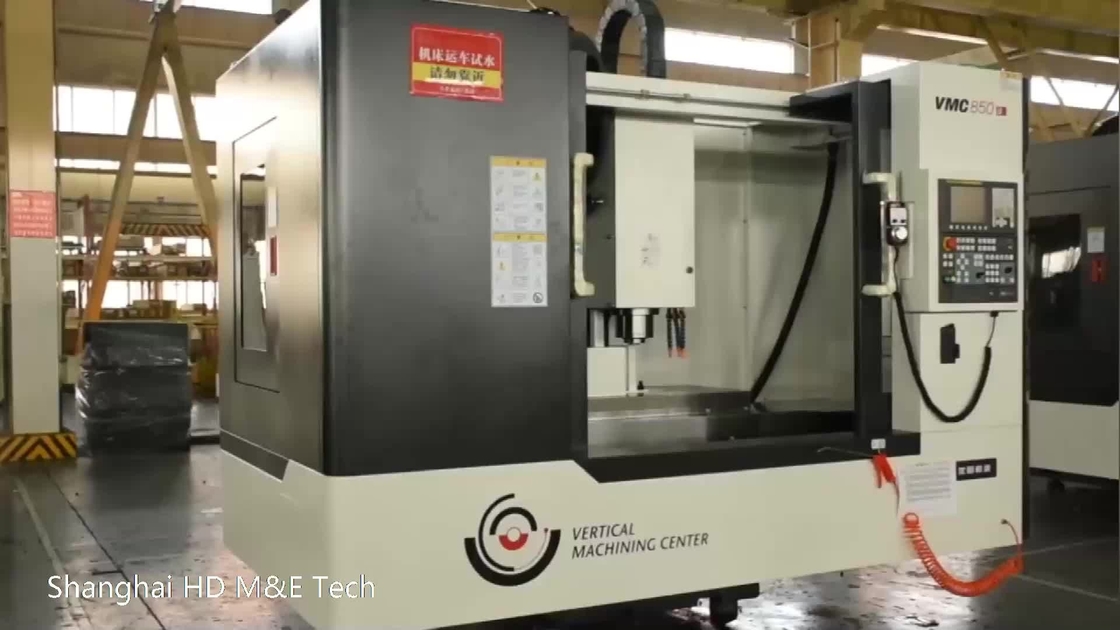

VMC850B CNCの金属のフライス盤の垂直4軸線機械中心
製品詳細
| 製品名: | VMC850B 4軸立型マシンセンター | テーブルサイズ (mm): | 1000*500 |
|---|---|---|---|
| テーブル移動量(X/Y/Z)(mm): | 850/560/650 | スピンドルテーパー: | BT40 |
| 主軸速度: | 8000のrpm | X/Y/Z軸移動速度: | 32/32/30mm |
| ツールマガジン: | 24の用具 | Tスロット: | 18*5mm |
| ハイライト |
縦CNCの金属のフライス盤,VMC850B CNCの金属のフライス盤,垂直4軸線CNCのマシニング センター |
||
製品説明
CNCのフライス盤の4軸線縦機械中心を製粉するVMC850Bの金属
| モデル | 単位 | VMC850B | VMC700B | VMC580B |
| 仕事台次元 | mm | 1000x500 | 800x420 | 650x430 |
| Tスロット サイズ | mm | 18x5 | 18x3 | 14x3 |
| 最高。許可される負荷 | kg | 600 | 600 | 300 |
| Ｘ軸旅行 | mm | 850 | 700 | 580 |
| Ｙ軸旅行 | mm | 560 | 440 | 420 |
| Z軸旅行 | mm | 650 | 530 | 520 |
| 最高。紡錘の鼻からの仕事台への間隔 | mm | 800 | 660 | 620 |
| 紡錘の鼻からの仕事台への最少間隔 | mm | 150 | 130 | 100 |
| 紡錘の先を細くすることのすね | 7:24 BT40 | 7:24 BT40 | 7:24 BT40 | |
| 紡錘の速度 | r/min | 8000 | 8000 | 10000 |
| 主要なモーター トルク | Nm | 52.5 | 35.8 | 35.8 |
| 主要なモーター力 | kW | 11/15 | 7.5/11 | 7.5/11 |
| X/Y/のZ軸の急速な速度 | m/min | 32/32/30 | 32/32/32 | 48/48/48 |
| 送り速度 | m/min | 20 | 20 | 20 |

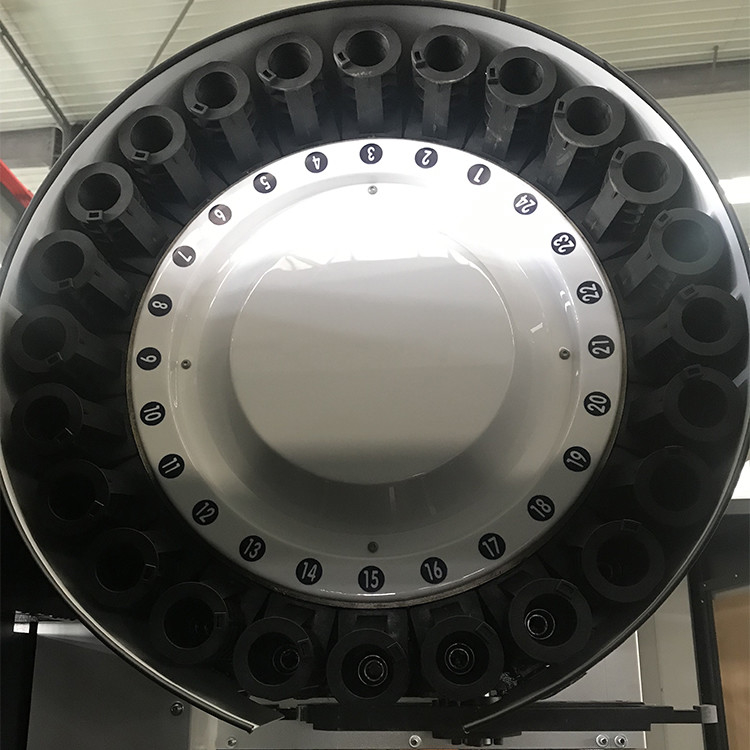

| 用具の雑誌の形態 | メカニカル・アーム | メカニカル・アーム | メカニカル・アーム | |
| 用具の量 | PC | 24 | 24 | 24 |
| 用具の変更の時間 | s | 2.5 | 2.5 | 2.5 |
| 正確さの位置 | mm | 0.016/0.012/0.012 | 0.012 | 0.012 |
| 反復性の正確さ | mm | 0.010/0.008/0.008 | 0.008 | 0.008 |
| 全権容量 | KVA | 25 | 18 | 18 |
| エア供給圧力 | Mpa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| 全体寸法（LxWxH） | mm | 4400x2565x2944 | 2590x2250x3000 | 2660x1980x2411 |
| 機械重量 | kg | 6800 | 5600 | 3500 |

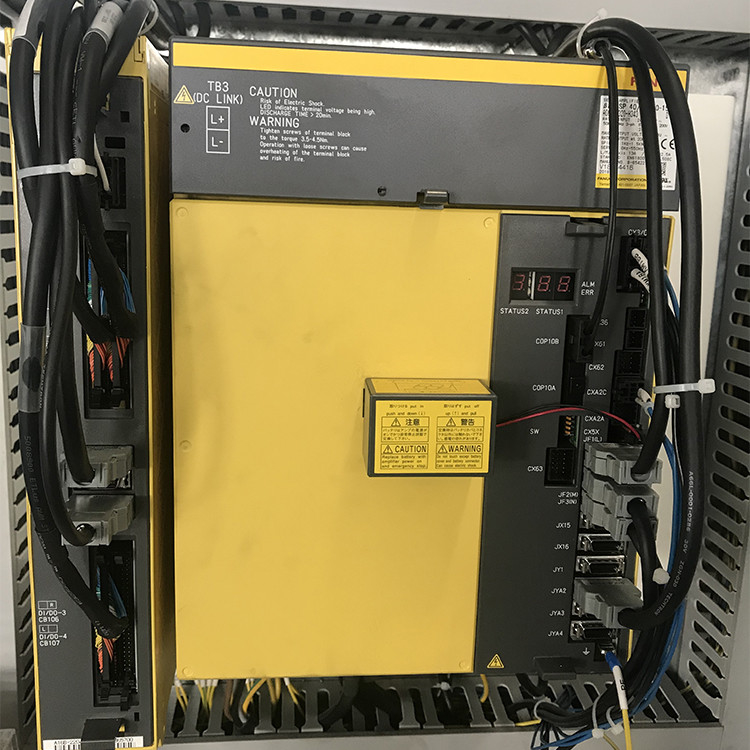

| CNCのコントローラー | FANUC 0i MF | FANUC 0i MF | FANUC 0i MF |
製品のハイライト
CNCのフライス盤の4軸線縦機械中心を製粉するVMC850Bの金属 VMC 650*430mmから2200*800mmまでBシリーズの仕事台のサイズ、580mmから2100mmまでＸ軸旅行は、さまざまな構成異なった分野の顧客の必要性を満たすことができる。 機械変数 モデル 単位 VMC850B VMC700B VMC580B 仕事台次元 mm 1000x500 800x420 650x430 Tスロット サイズ mm 18x5 18x3 14x3 最高。許可される負荷 kg 600 600 300 Ｘ軸旅行 mm 850 700 580 Ｙ軸旅行 mm 560 440 420 Z軸旅行 mm ...
