起源の場所:
中国
ブランド名:
SMTCL
証明:
ISO certification
モデル番号:
V6C/ V6S

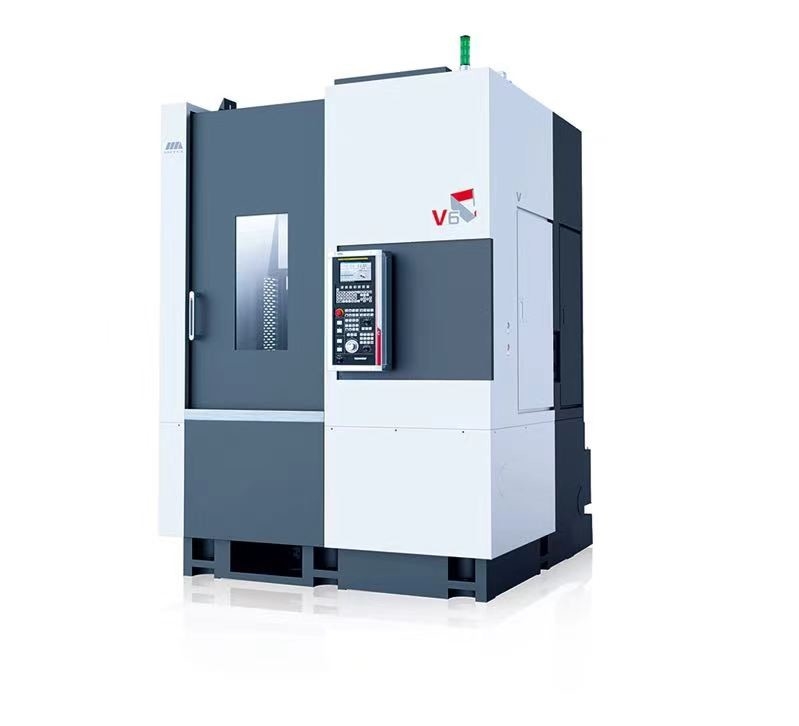

高精度および高い剛性率V6C/V6S縦CNCの旋盤
製品紹介
ブレーキドラム、車輪ハブ、減力剤ハウジングおよび他の自動車部品、エレベーターの車輪、構造のスプロケット、弁、モーター ハウジング、等処理するために優秀な振動吸収の性能のBox-type構造、より大きい機械化区域、適した;粉砕を取り替えることができる軸受けの柔らかいそして懸命に回転のためにまた適当。いろいろ特別な据え付け品の容易な取付けは特別型ハウジングおよび部品の処理を実現できる促進する。
主要な技術的な変数
| 項目 | 単位 | V6C | V6S | ||
| 最高の振動直径 | mm | Ø860 | Ø1000 | ||
| 最高の切断高さ | mm | 700 | 800 | ||
| 最高の切断直径 | mm | Ø800 | Ø900 | ||
| 紡錘の鼻の形態 | A2-11 | A2-15 | |||
| 紡錘の速度範囲 | r/min | 80-1100 | 50-800 | ||
| 主要なモーター出力 | Kw | 22 | 37/45 | ||
| 紡錘のmax.outputのトルク | Nm | 1311 | 2000年 | ||
| チャックの直径 | インチ | 21" | 24" | ||
| Ｘ軸の急速な横速度 | m/min | 16 | 10 | ||
| Z軸の急速な横速度 | m/min | 16 | 12 | ||
| Ｘ軸の打撃 | mm | 440 | 800 | ||
| Z軸の打撃 | mm | 720 | 850 | ||
| Torretのタイプ | 横の8場所 | 横の6場所 | |||
| 用具のサイズ | mm | 32x32/Ø50 | 32x32/Ø50 | ||
| 機械精度 | IT6-IT7 | IT6-IT7 | |||
| 工作物の表面の粗さ | μm | Ra1.6 | Ra1.6 | ||
| 正確さの位置 | Ｘ軸 | mm | 0.018 | 0.018 | |
| Z軸 | mm | 0.02 | 0.02 | ||
| 位置の正確さを繰り返しなさい | Ｘ軸 | mm | 0.006 | 0.0075 | |
| Z軸 | mm | 0.008 | 0.015 | ||
| Max.load ディスク タイプ（を含むチャックおよびクランプ） |
kg | 600 | 800 | ||
| 機械重量 | 主体 | kg | 10500 | 15000 | |
| 全体寸法 | 長さの×の幅の×の高さ | mm | 3400x2200x3300 | 3940x2795x3671 | |
機械利点
1.Large打撃および大きい切断範囲
| V2C | V2S | V4C | V4S | V6C | V6S | |
| 最高。振動直径 | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| 最高。回転直径 | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC機能強化
紡錘の正確さ ↗ 55% 最高。紡錘のRPM ↗ 11%
最高。回転直径 ↗ 14% 最高。回転直径 ↗ 10%
Ｘ軸の急速な横断 ↗ 100% Z軸の急速な横断 ↗ 33%
Ｘ軸の正確さの位置 ↗ 33% Z軸の正確さの位置 ↗ 25%
独立した滝タイプの破片の洗い流すメカニズム
鉄の破片および切削液の中央処理のための大きい排気ポート
完全な切断効果を保障するためにカッターの別のprocessability、形態およびレイアウトを提供しなさい。
供給システム:サーボ モーターによって運転されて、Ｘ軸およびZ軸は適用範囲が広いカップリングを通して球ねじによって直接接続される。球ねじはおよびサポートのためのもう一方の端作動中縦方向の変形を引き起こし、高い剛性率、高速、高い耐久性および長い生命を達成するかもしれない温度の上昇によるねじ延長を避ける固定のための1つの端と取付けられている。
主要な伝達構造:主要なモーターはよりよい処理の剛性率を提供できる旋盤ボディに直接置くことができる。
| さまざまな切断コンベヤー ベルト | |||||
| チェーン タイプ | スクレーパーのタイプ | 磁気スクレーパー | 二重チェーン タイプ | ||
|
機械化材料 | 、鋼鉄、アルミニウム銅、 カーボンおよび他の金属 そして非メタ |
アルミニウム、鋳鉄、等。 | 鋼鉄、鋳鉄 | 鋼鉄、カーボンおよび他の金属および非金属 |
| 後部破片の取り外し | 作動 環境 |
すべての種類に適当 ロールのような破片の、 固まりおよびブロック |
のために適当 連続的な運搬 ブレーカおよび破片の |
運搬のために適当 破片が付いている鋼鉄そして鋳鉄のぬれた処理の150以下のmmの長さ |
通常のチェーン タイプ チップ輸送装置によってそして多量の破片の状態に排出されて困難である非金属か固まりの金属の運搬のために適当 |
|
窒素のバランス システムはZ軸の動きの影響を最小にする 前の油圧バランス システムと比較されて、窒素のバランス システムに次の利点がある:外部力装置は、救うエネルギー必要とされない; 急速な高速の滑らかに持ち上がり、低下に合わせなさい;騒音なし;重量のバランスを改良し、油圧装置の不利な点を訂正しなさい; 劇的に処理の精密そして滑らかさを促進し、マイクロ振動を除去し、そしてねじおよびモーターの生命を拡張しなさい。 |
|||

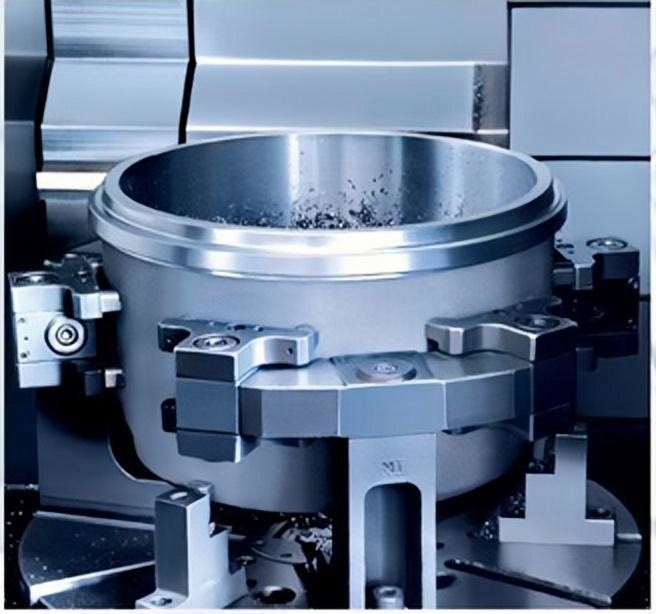

適用分野
|
|
|
|
| 指の関節 | 差動ハウジング | 減力剤ハウジング | |
|
|
|
|
| スポーク | アルミニウム車輪ハブ | 滑車 |
問い合わせを直接私たちに送ってください.
