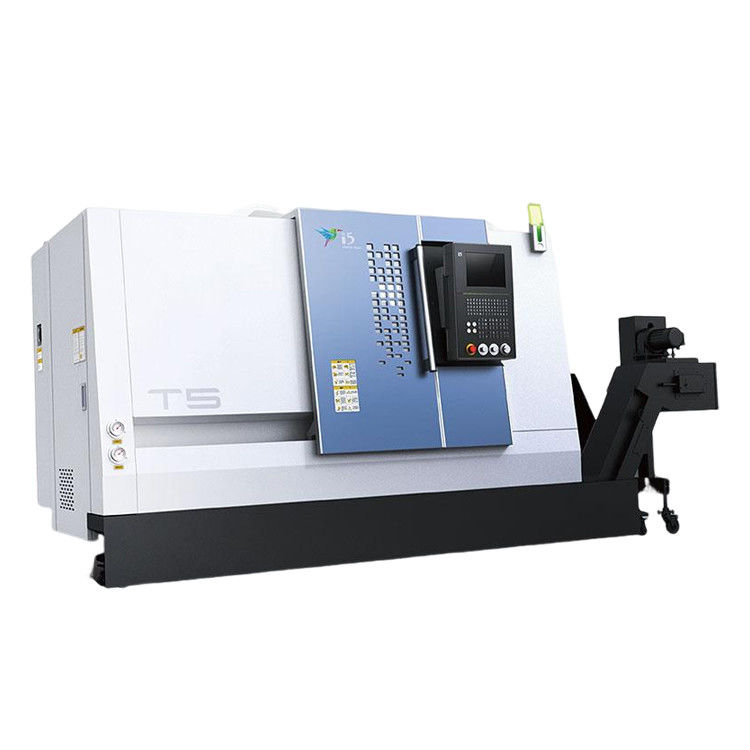

T5.1-500Q メタルラートンフレッシングマシン コンボとFanuc制御CNCターニングセンター
製品詳細
| ブランド名: | SMTCL | モデル番号: | T5.1〜500Q |
|---|---|---|---|

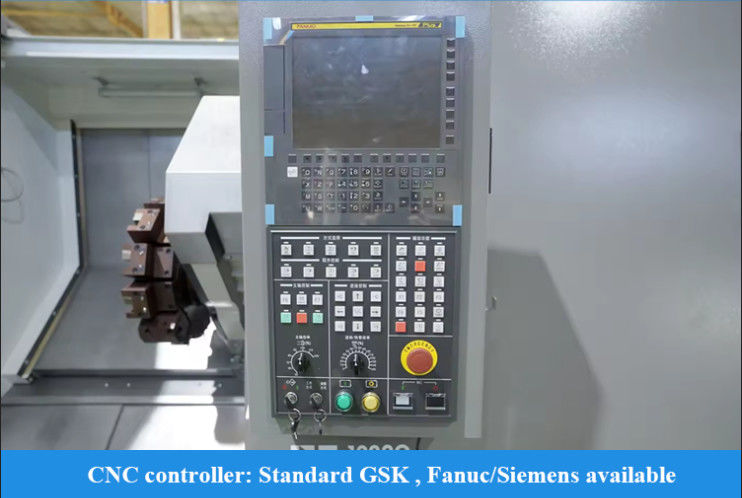

| CNC制御システム: | GSK/FANUC/SIEMENS | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | 移動 (X軸): | 160 |
| 移動 (Z軸): | 560 | X/Z 速走: | 30m/min |
| ツール・ポスト・ステーション: | 8 | 最大 スピンドル速さ (rp.m): | 4500 |
| 最大回転長さ (mm): | 500 | マックス。ベッドの上を揺れます: | Φ420 |
| マックス スライドを回す: | Φ280 | 最高。切断Dia。: | Φ280 |
| ハイライト |
メタルラートンフレスリングマシン,CNC金属回転回転床の磨き機,CNCの製粉の回転中心 |
||
製品説明
製品の説明:

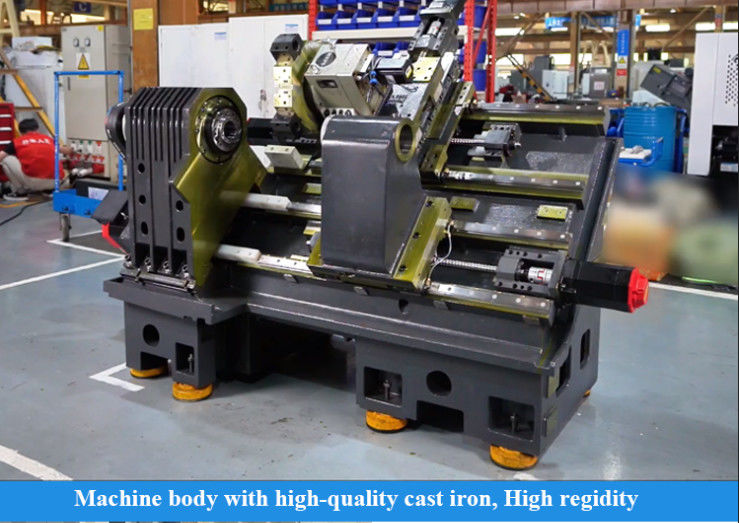

インテリジェント制御技術と高度な製造技術を組み合わせたT5Qシリーズ横型CNC旋盤は、高精度、高効率、高切削剛性を備えています。有限要素解析ソフトウェアを使用して設計を最適化し、応力点の分布を分析し、部品の変形を減らし、機械全体の最適な構造を実現しています。主要な鋳物はすべて高強度鋳鉄材料で作られており、切削プロセス中の振動を最小限に抑え、機械加工精度と切削安定性を向上させています。
製品の特徴:
1、高精度
|
単位
|
仕様
|
備考
|
||
|
最大旋削径
|
mm
|
280
|
|
|
|
最大旋削長さ
|
mm
|
500
|
異なる治具パラメータが変更されます
|
|
|
ベッド上の最大振れ径
|
mm
|
Φ420
|
|
|
|
クロススライド上の最大振れ径
|
mm
|
Φ280
|
|
|
|

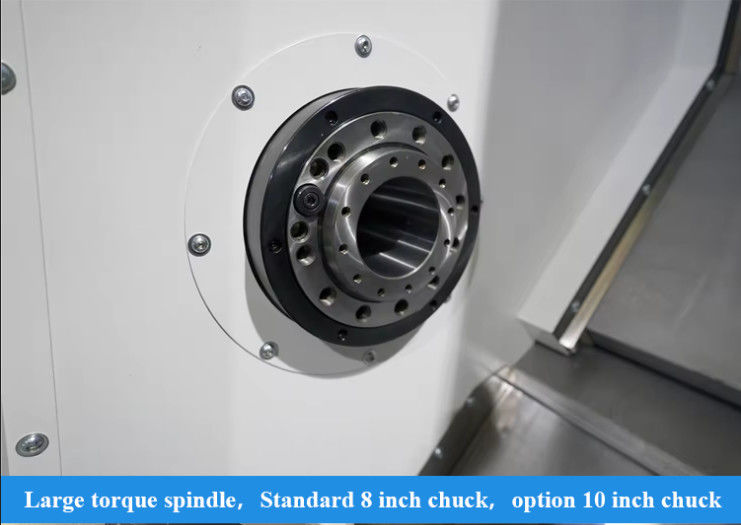

主軸
|
主軸ノーズの種類
|
|
A2-6
|
|
|
フロントベアリングの内径
|
mm
|
Φ100
|
|
|
|
主軸穴のテーパー
|
|
1:20；Φ70
|
|
|
|
主軸穴
|
mm
|
Φ56
|
|
|
|
最大バー貫通径
|
mm
|
Φ50
|
|
|
|
標準チャック径
|
インチ
|
8
|
|
|
|
最大主軸速度
|
r/min
|
4500
|
チャックと治具の制限に従う
|
|
|
主軸定格トルク
|
Nm
|
110(769r/min)
|
|
|
|
最大主軸トルク
|
Nm
|
180(576r/min)
|
|
|
|
主モーター出力連続/30分
|
kW
|
9/11
|
機械主軸
|
|
|
2軸
|
X/Z軸の早送り
|
m/min
|
30
|
|
|
X軸移動量
|
mm
|
160
|
|
|
|
Z軸移動量
|
mm
|
560
|
|
|
|

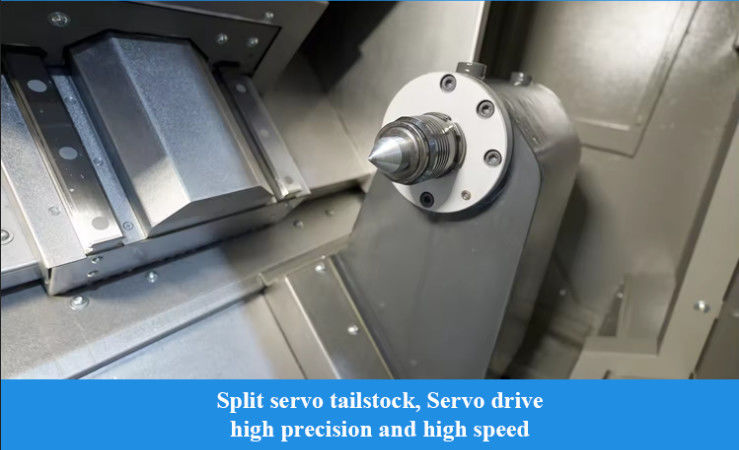

テールストック
|
テールストック移動量
|
mm
|
300 |
|
|
テールストックスピンドルテーパー
|
モールス
|
MT-5 |
|
|
|
タレット
|
タレット形式
|
|
水平8ポジションサーボタレット
|
|
|
タレットの中心高さ
|
mm
|
80 |
|
|
|
タレット回転繰り返し位置決め精度
|
秒
|
±1.6
|
|
|
|
近くでカッターを選択できるかどうか
|
|
はい
|
|
|
|
その他
|
主軸中心からベッド底までの距離
|
mm
|
936
|
|
|
機械正味重量
|
kg
|
3500
|
|
|
|
総電源容量
|
kVA
|
23
|
|
|
|
外形寸法（長さX幅X高さ）
|
mm
|
2300×1680×1650
|
全体寸法
|
|
業界での応用:
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターセールス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
製品のハイライト
製品の説明: インテリジェント制御技術と高度な製造技術を組み合わせたT5Qシリーズ横型CNC旋盤は、高精度、高効率、高切削剛性を備えています。有限要素解析ソフトウェアを使用して設計を最適化し、応力点の分布を分析し、部品の変形を減らし、機械全体の最適な構造を実現しています。主要な鋳物はすべて高強度鋳鉄材料で作られており、切削プロセス中の振動を最小限に抑え、機械加工精度と切削安定性を向上させています。 製品の特徴: 1、高精度 * C3予圧リードスクリュー * 誤差補正技術 * プロセス標準の定量化 2、高効率 * 2軸高速移動速度 * 分割サーボテール * 高効率サーボカッタータレット 3、高剛...
