起源の場所:
中国
証明:
CE, ISO certification
モデル番号:
CKD6140i

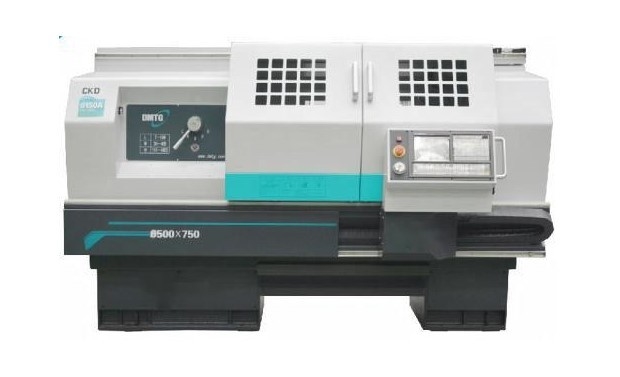

CKD6140iのサーボ モーター3000rpm平床式トレーラーCNCの旋盤機械
機械特徴
サーボ モーター、20~3000rpmを搭載するギヤ ボックスの紡錘;
単一紡錘は任意である
正確さを置くＸ軸:0.018mm
正確さを置くZ軸:0.024mm
正確さの位置を変えるＸ軸:0.006mm
正確さの位置を変えるZ軸:0.011mm
C軸線は任意である
油圧チャックおよび心押し台は任意である
製品構成
| プロダクト モデル | 単位 | CKD6136i | CKD6140i | CKD6150A | |
| 最高。ベッド上の振動直径 | mm | Ø360 | Ø400 | Ø500 | |
| 十字のスライド上のMax.swingの直径 | mm | Ø180 | Ø200 | Ø280 | |
| 最高。工作物の長さ | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| 最高。切断長さ | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turningの直径 | 縦の4位置 | mm | Ø360 | Ø400 | Ø500 |
| 横の6位置 | mm | Ø300 | Ø300 | Ø400 | |
| 紡錘の中心の高さ | mm | 186 | 200 | 250 | |
| 紡錘モーター力 | kW | 5.5 （サーボ モーター） | 5.5 （サーボ モーター） | 7.5/11 （サーボ モーター） | |
| 紡錘穴 | mm | Ø52 | Ø52 | Ø82 | |
| チャックのサイズ | mm | Ø205 | Ø205 | Ø250 | |
| 紡錘穴の先を細くすること | No.6 MT | No.6 MT | Ø90 1:20 | ||
| タイプの紡錘の鼻 | A2-6 | A2-6 | C8 | ||
| 紡錘の速度範囲 | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Taistockのクイル直径 | mm | Ø63 | Ø63 | Ø75 | |
| 心押し台のクイル旅行 | mm | 140 | 140 | 150 | |
| 心押し台のクイル先を細くすること | No.4 MT | No.4 MT | No.5 MT | ||
| Ｘ軸のMax.travel | mm | 230 | 240 | 280 | |
| Max.travelofのZ軸 | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| X/のZ軸の急速な横断 | m/min | 4/6 | 4/6 | 4/8 （750、1000,1500） 4 6(2000) |
|
| 用具のすねのサイズ（縦4-positon） | mm | 20X20 | 20X20 | 25X25 | |
| X正確さを置くZ軸 | mm | 0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) 0.026 （1500、2000年） |
|
| X/Zのaxisrepeatabilityの正確さ | mm | 0.006/ 0.008(750) 0.011(1000) |
0.006/ 0.008(750) 0.011(1000) |
0.006/0.008(750) 0.011(1000) 0.014 （1500、2000年） |
|
| 機械次元 （L*W*H） |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| 機械重量 | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 （750） 2600 （1000） 2700 （1500） 2800(2000) |
|
| 標準的な構成 | 任意構成 | ||
| 3顎の手動チャック | 4顎の手動チャック | ||
| 縦の4場所 | 6横の用具のポスト | ||
| 標準的なツールキット | 油圧チャック | ||
| 手動心押し台 | 油圧心押し台 | ||
| 安定した残り |
FAQ
1. 私達はL/Cまたは他支払ってもいいか。
はい、T/T、l/C等によって支払を作ることができる。
2. あなたの支払の言葉は何であるか。
契約の後の30%の頭金、および郵送物、Meanwhiteの前の70%の支払それはあなたの状態に従って論議することができる。
3. あなたの受渡し時間は何であるか。
配達は異なった構成の異なった機械によって決まる。それを確認するために私達にである標準的またはない連絡しなさい。
4. セリウムの証明書があるか。
はい、私達にセリウムの証明、機械質が保証されるある。
5. 保証期間は何であるか。
保証期間はB/Lの日付後に一般的なmonthes 12である。保証期間の間に、私達は損なわれる容易である自由な交換部品（EXW）を提供する。
