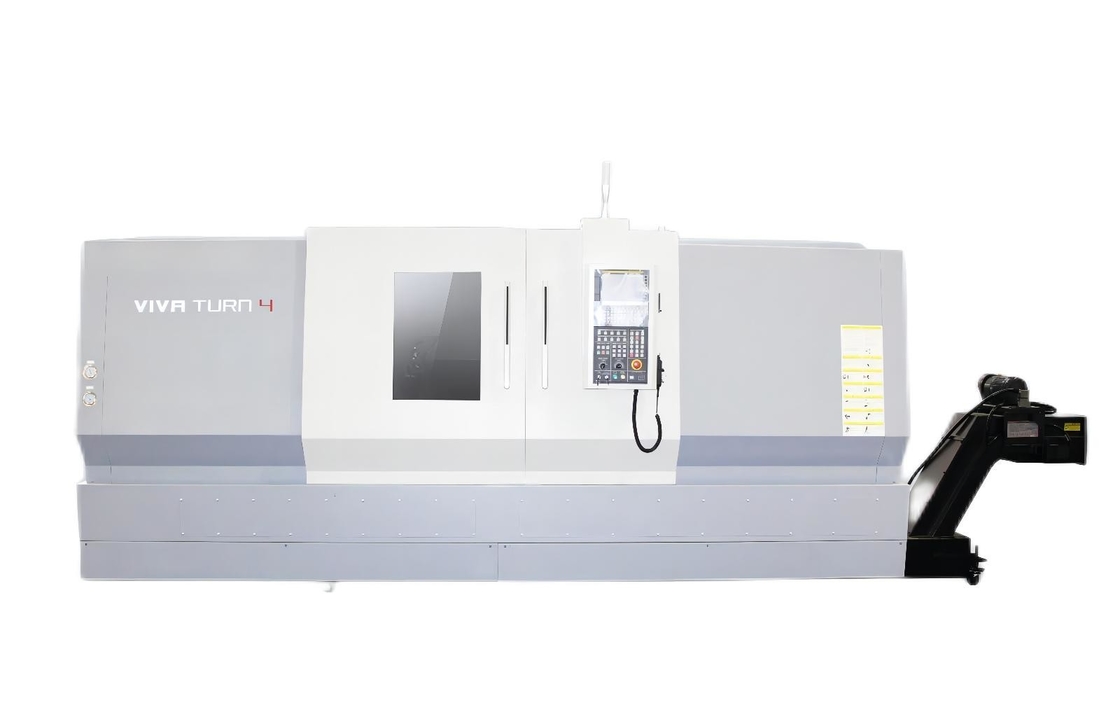

横型傾斜ベッドCNC旋盤 T4S 高剛性 35～3000r/min 主軸回転速度
製品詳細
| 製品名: | 横の傾いたベッドCNCの旋盤 | ベッド上の振動の最大直径:: | ∅420mm |
|---|---|---|---|
| 最大切断長:: | 160mm | 最大切断直径:: | 160mm |
| スピンドル穴直径:: | 62mm | 最大直径:: | 56mm |
| スピンドル回転範囲:: | 6000r/分 | メインモーター 15分/連続:: | 11(7.5)KW |
| 標準チャック直径:: | 6inch | 標準的なツール・ターレット型:: | 横型ツールタレット 8連 |
| ハイライト |
3000r/Min傾斜のベッドCNCの旋盤,高い剛性率の傾いたベッドCNCの旋盤,ISOの横の傾いたベッドの旋盤 |
||
製品説明
高精度機械加工 T4S 横型傾斜ベッド CNC 旋盤 豊富な構成
構造上の利点
高剛性:
45°の高剛性一体型傾斜ベッドを採用し、すべての鋳物は有限要素最適化を採用し、広いガイドレール面により、工作機械の切削時に発生する振動を効果的に排除し、信頼性を高め、メンテナンスを容易にし、永続的で安定した加工品質を得ることができます。
高精度:
工作機械の各部品は、国内外の有名なメーカーの精密部品を採用しています。高度な構造設計と完璧なプロセス対策により、全体的なレイアウトがコンパクトで調和がとれており、高精度な機械加工と長期的な精度保持を保証します。
豊富な構成:
この工作機械は、お客様のさまざまなニーズに対応するために、さまざまなモジュールで構成できます。パワーナイフタレットは、旋削センターとして設置でき、豊富な構成、高いコストパフォーマンス、より便利な加工が可能です。
主な技術パラメータ
| 項目 | 単位 | T4S | |
| ベッド上の最大旋回直径 | mm | ∅720/∅720/∅720/∅720 | |
| 最大切削長 | mm | 500/1000/1500/2500 | |
| 最大切削直径 | mm | 500 | |
| スライド上の最大旋削直径 | mm | 500 | |
| 主軸ノーズ | A2-11 | ||
| 主軸穴径 | mm | 104 | |
| 貫通バーの最大直径 | mm | 85 | |
| 主軸速度範囲 | r/min/Nm | 35〜3000 | |
| 主モーター 15 分 / 連続 | kW | 22/30 | |
| 標準チャック直径 | インチ | 10 | |
| X/Z軸の早送り速度 | m/min | 30/30,30/30,30/20,30/12 | |
| X軸移動量 | mm | 280 | |
| Z軸移動量 | mm | 570/1070/1570/2570 | |
| 心押台スピンドルテーパー | モールス | 5# | |
| 心押台本体ストローク | mm | 450/850/1200/2200 | |
| 心押台スリーブストローク | mm | 150 (1000/1500/2500仕様) |
|
| 標準工具タレットタイプ | 水平工具タレット 12 ステーション | ||
| 工具サイズ | 外部工具 | mm | 25x25 |
| ボーリングバー直径 | mm | ∅40 | |
| 機械加工精度 | IT6 | ||
| 位置決め精度 | X軸 | mm | 0.01 |
| Z軸 | mm | 0.015/0.015/0.02/0.035 | |
| C軸 | mm | ||
| 繰り返し位置決め精度 | X軸 | mm | 0.005 |
| Z軸 | mm | 0.007/0.007/0.013/0.02 | |
| C軸 | mm | ||
| 最大ワーク負荷 | ディスクタイプ | kg | 200 |
| シャフト部品 | kg | 600;800 | |
| 機械重量 | kg | 6000/7500/9500/12000 | |
| 工作機械の長さ×幅×高さ | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
業界での用途
製品のハイライト
高精度機械加工 T4S 横型傾斜ベッド CNC 旋盤 豊富な構成 構造上の利点 高剛性: 45°の高剛性一体型傾斜ベッドを採用し、すべての鋳物は有限要素最適化を採用し、広いガイドレール面により、工作機械の切削時に発生する振動を効果的に排除し、信頼性を高め、メンテナンスを容易にし、永続的で安定した加工品質を得ることができます。 高精度: 工作機械の各部品は、国内外の有名なメーカーの精密部品を採用しています。高度な構造設計と完璧なプロセス対策により、全体的なレイアウトがコンパクトで調和がとれており、高精度な機械加工と長期的な精度保持を保証します。 豊富な構成: この工作機械は、お客様のさまざまなニ...
