起源の場所:
中国
ブランド名:
SYMG
証明:
ISO certification
モデル番号:

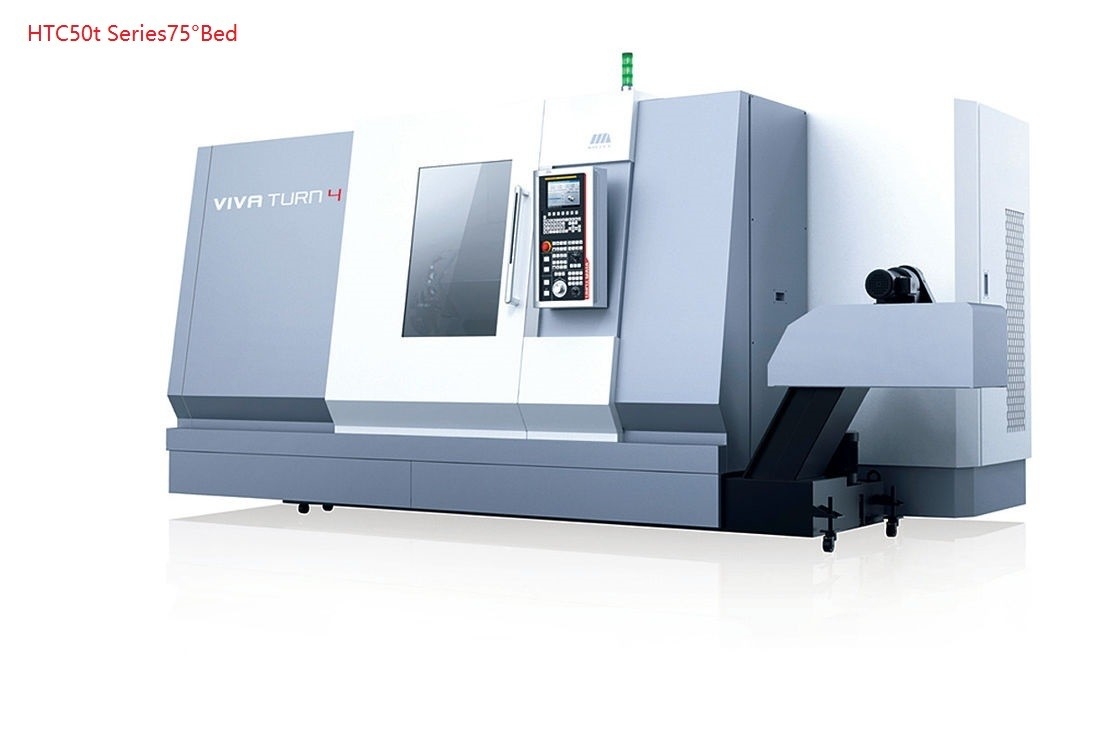

HTC50t Series75°Bed
75°高い剛性率の全体の斜めのベッドを、すべての鋳造採用し有限な要素の最適化、広いガイド・レールの表面を、効果的に除去し工作機械の切断、高められた信頼性、容易な維持で行われる振動をそして不変および安定した処理質を得ることができる採用しなさい。
干渉する持ち上がり、荷を下すworkpartsおよび中心フレームが全面的な75傾向があるベッドの工作機械選ぶことができるとき甲革を促進するために、紡錘の中心はオペレータに近い方に、あり、縦の横の中心フレームと装備されていてworkpartsおよび残骸の取り外し、高い投資所得を下げるために、処理質は保証される。
MainTechnical変数
| 項目 | 単位 | HTC50t Series75°Bed | |
| ベッド上の振動の最高の直径 | mm | ∅700 | |
| 最高の切断長さ | mm | 1500/2500 | |
| 最高の切断直径 | mm | 500 | |
| スライドの最高の回転直径 | mm | 500 | |
| 紡錘の鼻 | A2-11 | ||
| 紡錘の穴径 | mm | 105 | |
| 直通棒の最高の直径 | mm | 85 | |
| 紡錘の速度範囲 | r/min/Nm | 30-2000 | |
| 主要なモーター15分/連続的 | kW | 22/30 | |
| 標準的なチャックの直径 | インチ | 12" | |
| X/Z軸線の動きが速い速度 | m/min | 12 | |
| Ｙ軸の動きが速い速度 | m/min | ||
| Ｘ軸旅行 | mm | 270 | |
| Z軸旅行 | mm | 1600/2600 | |
| Ｙ軸旅行 | mm | 一 | |
| 心押し台ボディ打撃 | mm | ||
| 心押し台の紡錘の先を細くすること | Mohs | 6# | |
| 心押し台の袖の打撃 | mm | ||
| 標準的な用具のタレットのタイプ | 横の用具のタレット12の場所 | ||
| 用具のサイズ | 外的な用具 | mm | 32x32 |
| ボーリング棒直径 | mm | ∅50 | |
| 機械精度 | IT6 | ||
| 正確さの位置 | Ｘ軸 | mm | 0.011 |
| Z軸 | mm | 0.02/0.04 | |
| Ｙ軸 | mm | ||
| Cの軸線 | mm | 一 | |
| 位置の正確さを繰り返しなさい | Ｘ軸 | mm | 0.006 |
| Z軸 | mm | 0.012/0.02 | |
| Ｙ軸 | mm | ||
| Cの軸線 | mm | 一 | |
| 最高。仕事の負荷 | ディスク タイプ | kg | 200 |
| シャフトの部品 | kg | 800 | |
| 機械重量 | kg | 18000/20000 | |
| 工作機械の長さの×の幅の×の高さ | mm | 5100x2900x2750 6100x2900x2750 |
|
