長期正確さ傾いたCNCの旋盤37KW 75°は横のタレット旋盤を寝かせる
製品詳細
| 製品名: | 横の傾いたベッドCNCの旋盤 | ベッド上の振動の最大直径:: | ∅560mm |
|---|---|---|---|
| 最大切断長:: | 1000mm | 最大切断直径:: | 360mm |
| スピンドル穴直径:: | 65mm | 最大直径:: | 50mm |
| スピンドル回転範囲:: | 4500r/min | メインモーター: | 11/15kw |
| 標準チャック直径:: | 8インチ | 標準的なツール・ターレット型:: | 横型ツールタレット 8連 |
| ハイライト |
正確さ傾いたCNCの旋盤,37KW傾斜CNCの旋盤,75°ベッドの横のタレット旋盤 |
||
製品説明

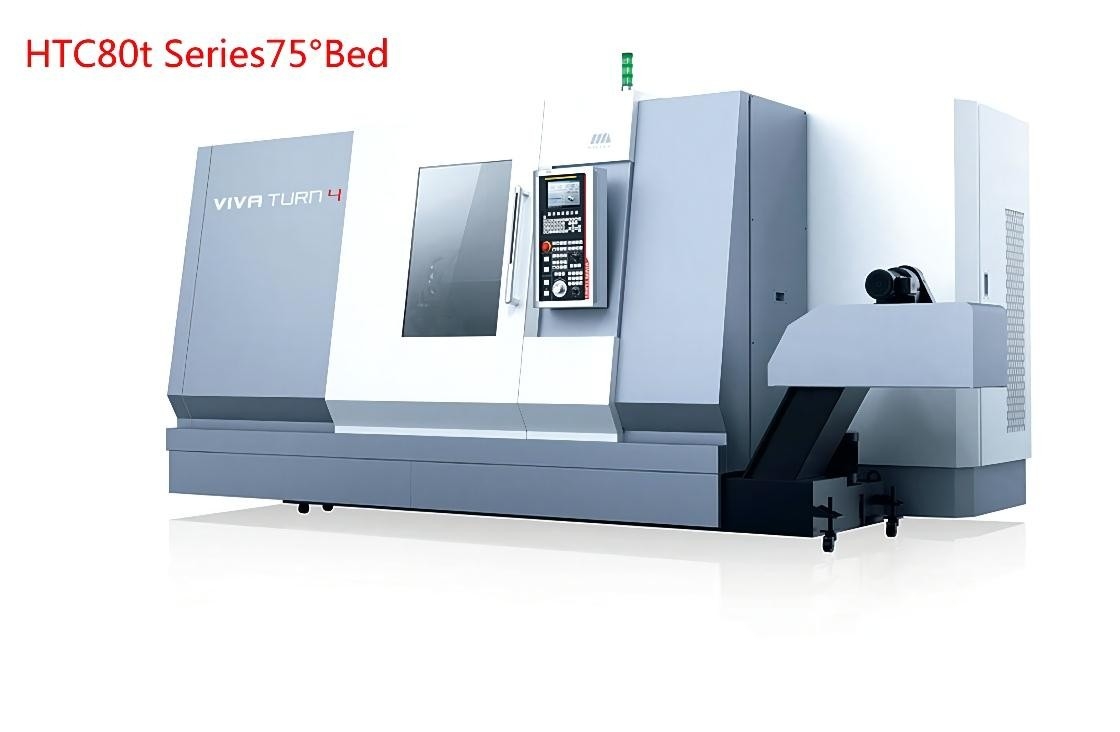

長期正確さの横の傾いたベッドCNCの旋盤HTC80t Series75°Bed
製品の説明
工作機械はいろいろなモジュールによって顧客の異なった必要性を満たすために形成することができる。力のタレットは豊富な構成、高いコスト パフォーマンス、およびより便利な処理を用いる回転中心として、取付けることができる
主要な技術的な変数
| 項目 | 単位 | HTC80t Series75°Bed | |
| ベッド上の振動の最高の直径 | mm | ∅950 | |
| 最高の切断長さ | mm | 1000/1500/2000/3000/3500 | |
| 最高の切断直径 | mm | 800 | |
| スライドの最高の回転直径 | mm | 800 | |
| 紡錘の鼻 | A2-11 | ||
| 紡錘の穴径 | mm | 130 | |
| 直通棒の最高の直径 | mm | 115 | |
| 紡錘の速度範囲 | r/min/Nm | 20-1200 | |
| 主要なモーター15分/連続的 | kW | 30/37 | |
| 標準的なチャックの直径 | インチ | 15" | |
| X/Z軸線の動きが速い速度 | m/min | 10/12 | |
| Ｙ軸の動きが速い速度 | m/min | 一 | |
| Ｘ軸旅行 | mm | 410 | |
| Z軸旅行 | mm | 1100/1600/2100/2600/3600 | |
| Ｙ軸旅行 | mm | 一 | |
| 心押し台ボディ打撃 | mm | — | |
| 心押し台の紡錘の先を細くすること | Mohs | 一 | |
| 心押し台の袖の打撃 | mm | — | |
| 標準的な用具のタレットのタイプ | 横の用具のタレット12の場所 | ||
| 用具のサイズ | 外的な用具 | mm | 32x32 |
| ボーリング棒直径 | mm | ∅50 | |
| 機械精度 | IT6 | ||
| 正確さの位置 | Ｘ軸 | mm | 0.013 |
| Z軸 | mm | 0.020/0.022/0.03/0.04/0.044 | |
| Ｙ軸 | mm | - | |
| Cの軸線 | mm | - | |
| 位置の正確さを繰り返しなさい | Ｘ軸 | mm | 0.006 |
| Z軸 | mm | 0.008/0.012/0.015/0.018/0.018 | |
| Ｙ軸 | mm | 一 | |
| Cの軸線 | mm | 一 | |
| 最高。仕事の負荷 | ディスク タイプ | kg | 500 |
| シャフトの部品 | kg | 2000年 | |
| 機械重量 | kg | 22000/25000/28000/32000/35000 | |
| 工作機械の長さの×の幅の×の高さ | mm | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 |
|
FAQ
1.MOQ
:1set.
2.DeliveryTime
:受渡し時間は異なった構成の異なった機械によって確認される。
あるモデルは店にある、あるモデルは約2つの月かmoerを必要とする。
3.Warranty期間
:日付船荷証券、会社がプロダクトの売り上げ後のサービスを実行するので。保証期間は12か月である。保証期間の間に、私達の会社はこれらの部品か損傷が機械itseifの質問題からあれば自由な交換部品を提供する、
合間に、機械はバイヤーによって提供される操作上のMaunalに従って正常運営の下であるべきである。（バイヤーによる不適当な操作か人造の損傷を除く）。
4.Payment Tems
:私達は100% T/T （30% T/T、配達の前の先立って70% T/T）をすることを好む。
