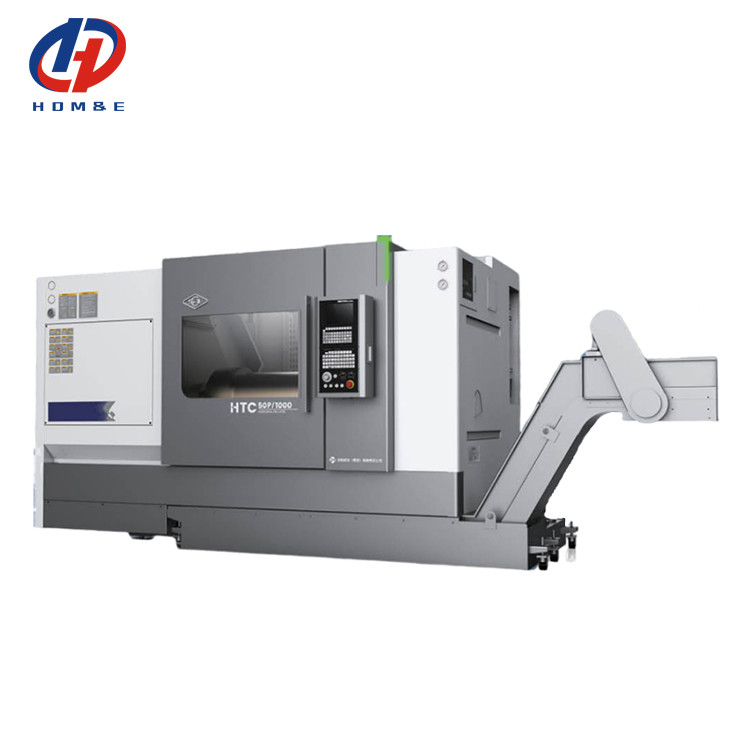

Name: SMTCL ユニバーサル CNC ホリジナル ターン HTC50Q 高トルク スピンドル 重斜床 CNC ターン
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Series45°Bed
Availability: InStock

家 > 製品 > CNCの旋盤機械 >

SMTCL ユニバーサル CNC ホリジナルターン HTC50Q 高トルクスピンドル重斜床 CNC ターン

高硬さ斜面床 CNCターン

高精度斜面床 CNCターン

45° ベッド横軸 CNC lathes

起源の場所:

中国

ブランド名:

SYMG

証明:

ISO certification

モデル番号:

HTC63n Series45°Bed

連絡ください

引金を求めてください

製品詳細

Product name:

HTC50Q/H

Maximum cutting diameter：:

500/550 mm

Maximun cutting length：:

500/1000/1500/2000/2500mm

Maximum diameter of swing over bed：:

∅650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

Maximum diameter of through bar ：:

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

支払いと送料の条件

最小注文数量

1セット

価格

negotiable

パッケージの詳細

木の場合、錫のトランク、他の耐航性のあるパッキング

受渡し時間

30-45日

支払条件

T/T,L/C,ウェスタン・ユニオン

供給の能力

1ヶ月あたりの45セット

SMTCL CNC ローツフレーズ機械コンボ T5.2-500Q スイング直径 560mm Fanuc 斜面床 CNC ローツ

最高の価格を入手する

ビデオ

SMTCL CNC ターン HTC40H 高効率の長距離ボールケージモーターシャフト加工斜面床 CNC ターン

最高の価格を入手する

ビデオ

SMTCL 横軸 CNC ターン HTC40H/500 自動車マンドルエンジンシャフト歯車シャフト加工 CNC ターン

最高の価格を入手する

ビデオ

CNCターニングセンター HTC40Hm ロングスパンスリーブスピンドル BMT55 サーボパワーターレット Y軸付き CNCターニングセンター

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

SMTCL ユニバーサル CNC ホリジナルターン HTC50Q 高トルクスピンドル重斜床 CNC ターン 0

製品説明

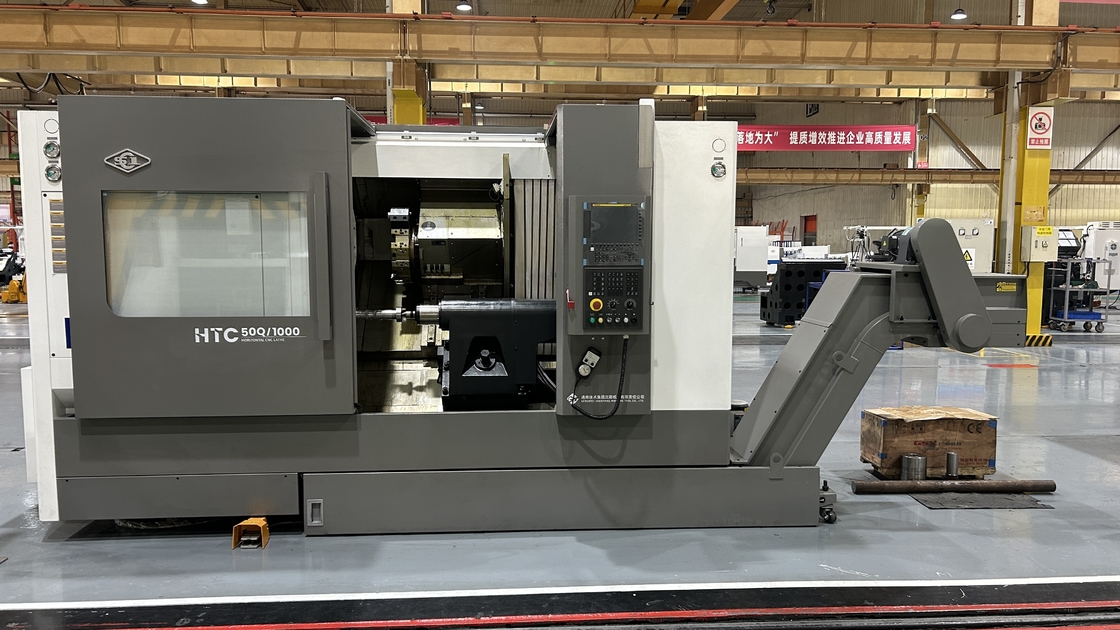

SMTCL ユニバーサル CNC ホリジナルターン HTC50Q 高トルクスピンドル重斜床 CNC ターン

HTC-Q/H/Sの新世代 CNC回転機で分析と最適化はプロの設計とソフトウェアによって行われます組み立てと検証は先進的な製造と試験技術で行われます.
HTC50Q/H/Sローリングレールとハードレールの構造は,自動車,機械機械その他の産業のニーズに適した異なる作業条件を満たすことができます.

製品の特徴

1高精度で

◆ 高精度の螺旋と導線
◆ 高精度のスピンドルベアリング
◆ プロセスの標準を定量化する
◆ 高精度の格子支配器

2高効率で
システムモジュールコードの適用
◆ 機能的なコンフィギュレーションを完了し
インテリジェント生産
◆ 高効率のサーボターン
◆ 高性能で重用型切断スフィンダ

3高度な硬さ
◆ 高品質の鋳鉄のベッドなど
◆ 鍵の鋳物: 長幅のベッドナイトボックス
◆ 高電力と高トルクのスピンドル
◆ 高い硬さのツール塔

製品詳細

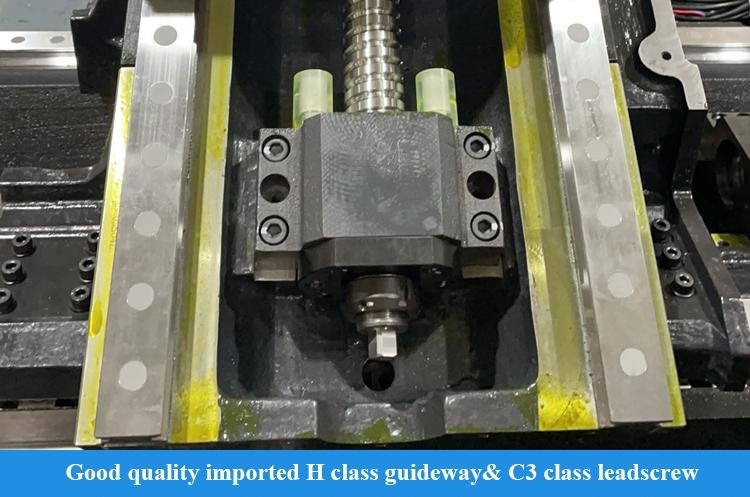

高精度スクリューとガイドレール

高品質の輸入C3グレードのスクリューとHグレードのガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.

高精度スピンドル型円筒型ロールベアリング

高品質の輸入P4グレードの円筒型ローラーベアリングを採用し,高精度のスピンドルと協力して優れた回転精度を達成します.

高速2軸

両軸は輸入スクリューを使用し,機械ツールの迅速で安定した動作を確保するために前伸縮技術を使用

完全な機能構成で,
インテリジェント生産
安定した休憩,サブスピンドル,サーボテイルストック,Y軸などの異なるモジュール構成は,
作業部件の複数のシーケンス処理を実現し,作業部件測定,ツール,および作業部件の測定装置を装備することができます.
作業効率を向上させるため

小型スピンドル
内部に設置された角型ローラー
軸承や角向き接触球軸承,尾根端の切断硬度を向上させる長軸の切断効果を保証する.

高硬度ベッド
ベッドは45°傾斜で,内部は最適化され強化された肋骨構造で,高品質の鋳造で1本で鋳造され,軸全体がハードレール構造を採用しています.動的硬さを効果的に改善する床と頭部の間の接頭は,二重休憩表面で削り砕かれ,機械全体の切断硬度をさらに向上させる.

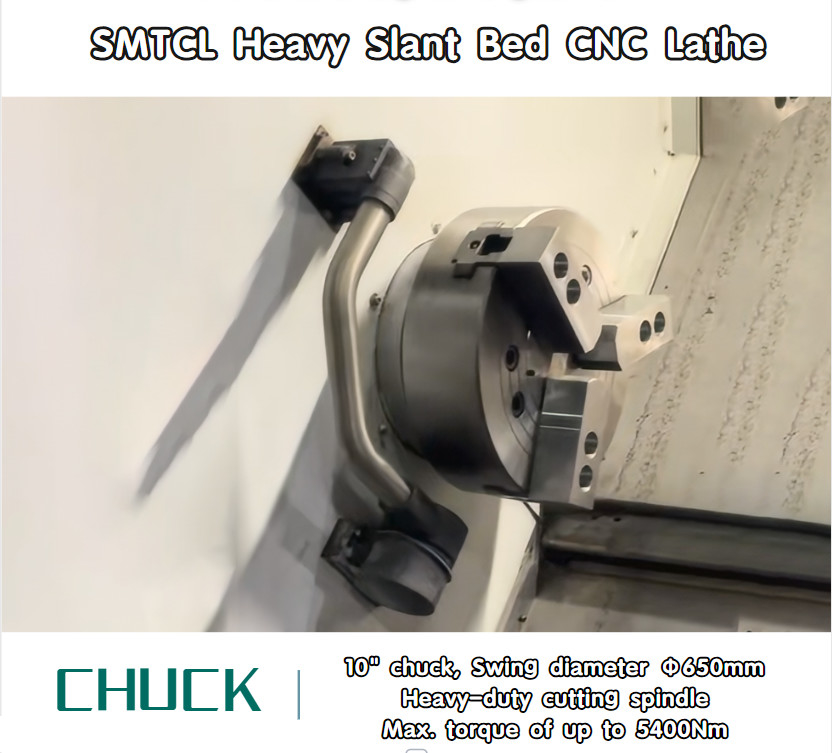

高性能,重用切断スピンドル 高功率モーターは,最大トルクを持つ重用切断スピンドルとペアされています
5400Nmまで,片側から10mm以上の切断深さで,切断を改善する効率性について

産業用
製品パラメータ

ポイント

単位

HTC 50H

HTC 50H

マックス切断面 (軸/ディスク)

mm

Φ500/Φ550

Φ500/Φ550

最大切断長

mm

500/1000/1500/2000/2500

500/1000/1500/2000/2500

マックス 寝床に

mm

Φ650

Φ650

マックス 寝台を振って ベッドの隙間を

mm

Φ500

Φ500

スピンドル

スピンドルノースモデル

-

A2-8

A2-11

前軸内側ダイア

mm

Φ120

Φ160

スピンドルの角と穴の大きさ

1:20Φ90

1:20・Φ120

スピンドルホール最大

mm

Φ80

Φ104

マックス,バーダイア

mm

Φ65

Φ85

スタンダードチャックダイア

インチ

10インチ

12インチ

スピンドル速度範囲

r/min

50〜3500

35~3000

スピンドル最大トルク

Nm

343

890

スピンドル速度系列

第1ギア

第1ギア

メインエンジンの出力連続/30分

kW

22/30

22/30

X/Z軸

X軸の高速横断速度

mm

20

20

Z軸の高速横断速度

mm

20

20

X軸移動

mm

285

285

Z軸移動

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

尾根

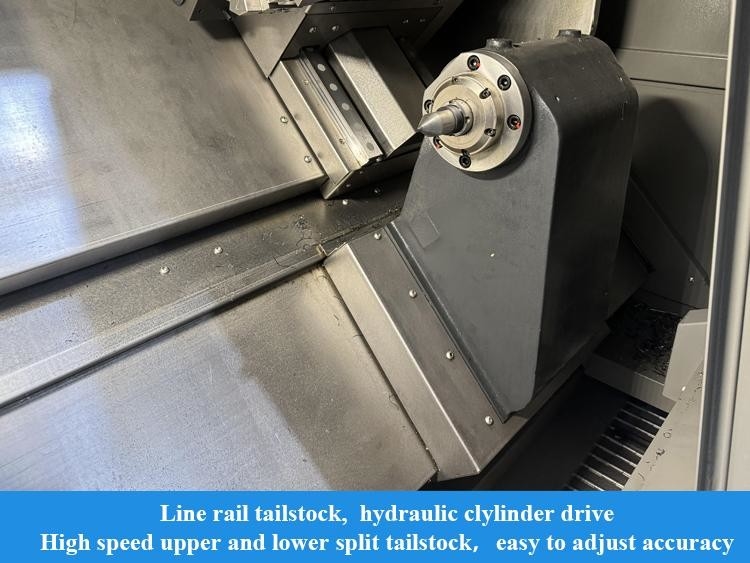

テイルストック旅行

mm

300/800/1300/1800/2300

300/800/1300/1800/2300

テイルストック駆動方法

シール牽引

シール牽引

テイルストック 袖移動

mm

150

150

テイルストック・スリーブ・ディア

mm

Φ120

Φ120

尾根の角型 穴の角型

モース5#

モース5#

ツールの塔

ツール・ターレット形

12ステーションの水平サーボタワー

12ステーションの水平サーボタワー

中央の高さ

mm

100

100

ツールサイズ

mm

25×25

25×25

近くにツールを選ぶことができます

mm

そうだ

そうだ

最大負荷容量

円盤加工部品

体重

300

500

軸の作業部品

体重

800

1300

ほか

スピンドル中心部と床間の距離

mm

1050

1050

機械の重量

体重

5500/7000/8500/10000/11500

5500/7000/8500/10000/11500

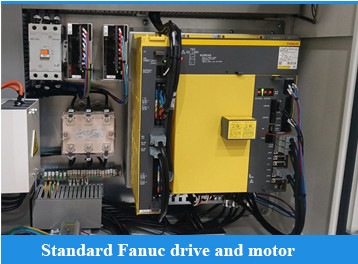

標準設定:FANUC 0i ∞TFプラス
12駅の工具車
固体チャックオイルシリンダー

標準設定:水力中心枠
サーボ・サブスピンドル
パネム式ドア
ツール設定計
工件物の測定
油霧収集器
工具の損傷検出

高硬度スペンダル大幅なスパンヘッドストックコンポーネントは
輸入された二列円筒型ローラーと角接触の複合基材
前側と後ろ側にはボールベアリングがあり,スピンダの硬さとトルクを向上させる.
そして,優れた重量切断効果を達成するスピンドルの

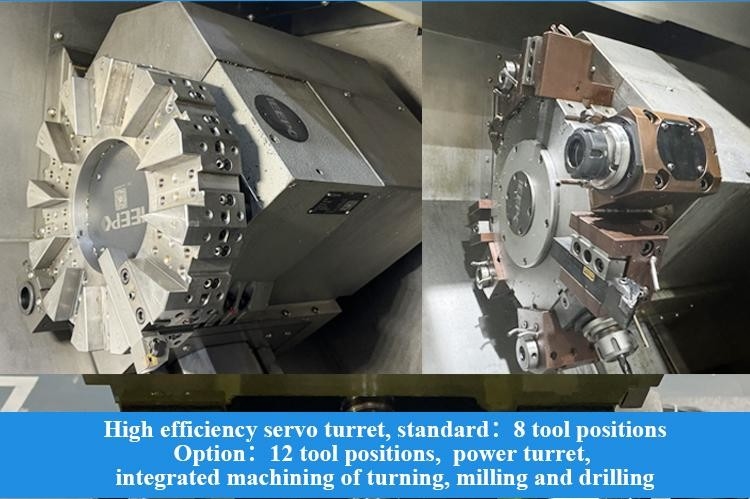

効率的なサーボターレット 高効率のサーボモーターは,堅牢な保持を保証する,切断頭の正確なインデクスを制御するために採用されています
高速操作下では,処理能力と安定したツール交換性能.近隣の駅で最も速いツール交換は0.4秒しかかかりません.
処理効率が高い
