起源の場所:
中国
ブランド名:
HD M&E
証明:
ISO certification
モデル番号:
X5025B
X5025Bの販売のための縦の膝タイプのフライス盤の訓練そしてフライス盤
プロダクト提示

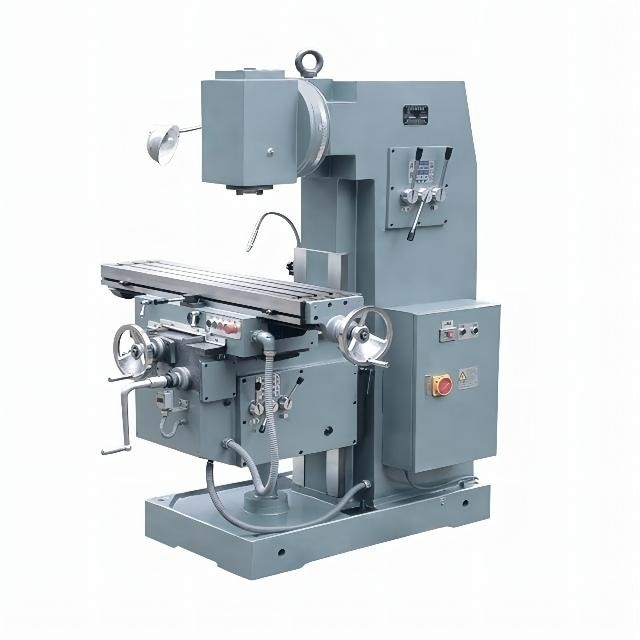

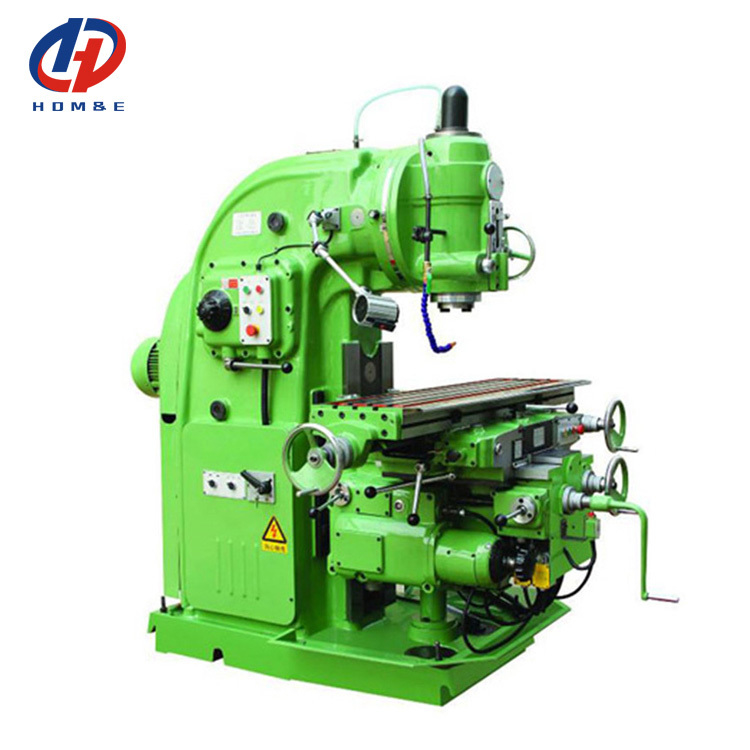

X5025Bの縦の膝タイプのフライス盤は広い範囲で使用することができる一般目的機械である。、円柱表面と取付けられて、側面の、斜めのおよび形作られたフライスは、機械異なった仕事の部分を処理して適している。任意付属品によって装備されていて、機械は多目的な処理に適当である場合もある。紡錘のギヤ ボックスは円形ポンプによってギヤがよく冷却され及び油を差すことができることを確かめるために油を差される。すべての供給の案内面及び球ねじ組は手動オイルのイジェクターによって油を差される集中化である。
製品構成
| 主要なspecifictions | 単位 | X5025B | X5032B |

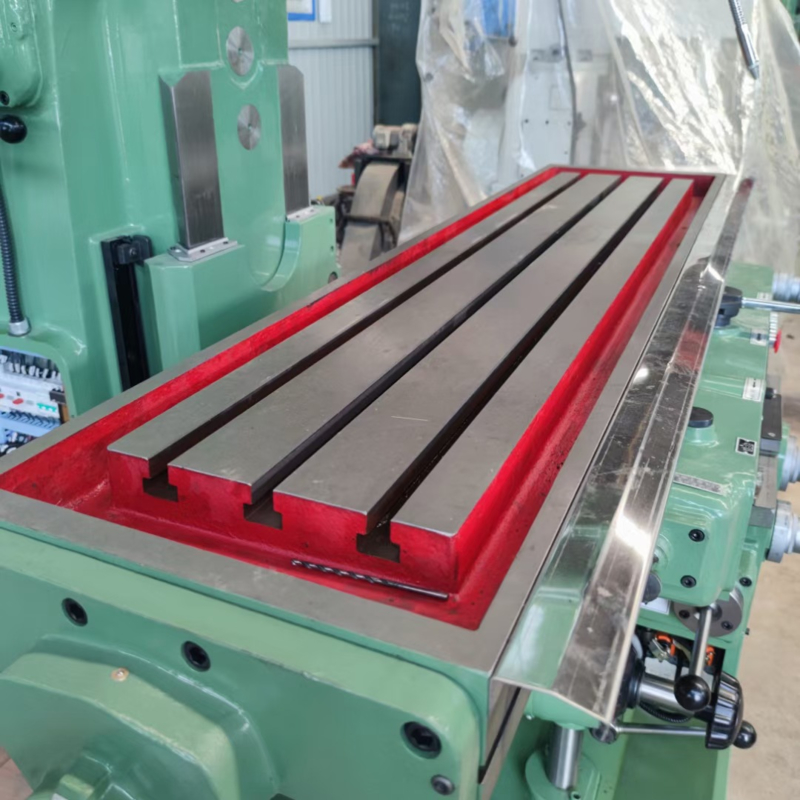

| 仕事台のサイズ | mm | 250×1100 | 320×1320 |
| Tスロット（N×W×D） | mm | 3×14×63 | 3×18×80 |
| 最高。仕事台の負荷軸受け | Kg | 250 | 500 |
| 縦方向旅行（マニュアル/力） X | mm | 720 | 800/780 |
| 十字旅行（マニュアル/力） Y | mm | 270 | 300/280 |
| 縦旅行（マニュアル/力） Z | mm | 410 | 410/400 |
| 縦の製粉の頭部のMax.rotaryの角度 | ±45° | ±45° | |
| アーバーの直径 | mm | Ф22、Ф27 | Ф32 Ф40 |
| 紡錘の中心からの縦ガイドの方法への間隔 | mm | 290 | 380 |
| 仕事台の中心からの縦ガイドの方法への間隔 | mm | 160-430 | 235 | 535 |
| 紡錘の鼻からの仕事台の表面への間隔 | mm | 60 | 470 | 60 | 460 |
| 紡錘の穴の先を細くすること | 7:24いいえ:40 | 7:24 No.50 | |
| 紡錘のクイル旅行 | mm | / | 75 |
| 紡錘の速度のステップ | ステップ | 12 | 18 |
| 紡錘の速度範囲 | r/min | 35 | 1600 | 30 | 1500 |
| 送り速度のステップ | ステップ | 12 | 18 |
|
送り速度の範囲（X/Y/Z） |
mm/ 分 |
12 | 560 12 | 560 5 | 226 |
15 | 750 15 | 750 5.7 | 280 |
| 急速な送り速度の範囲（X/Y/Z） |
mm/ 分 |
1780/1780/720 | 2250/2250/844 |
| 主要なモーター力 | Kw | 4 | 7.5 |
| フィード モーター力 | Kw | 0.75 | 1.5 |
| 機械次元 | mm | 1670/1350/1800 | 2307/1707/2096 |
| パッケージ次元 | mm | 1660/1570/2180 | 2200/1770/2270 |
| 機械重量 | Kg | 1800 | 3200 |
| 電圧頻度 | V/Hz | 380/50 | 380/50 |

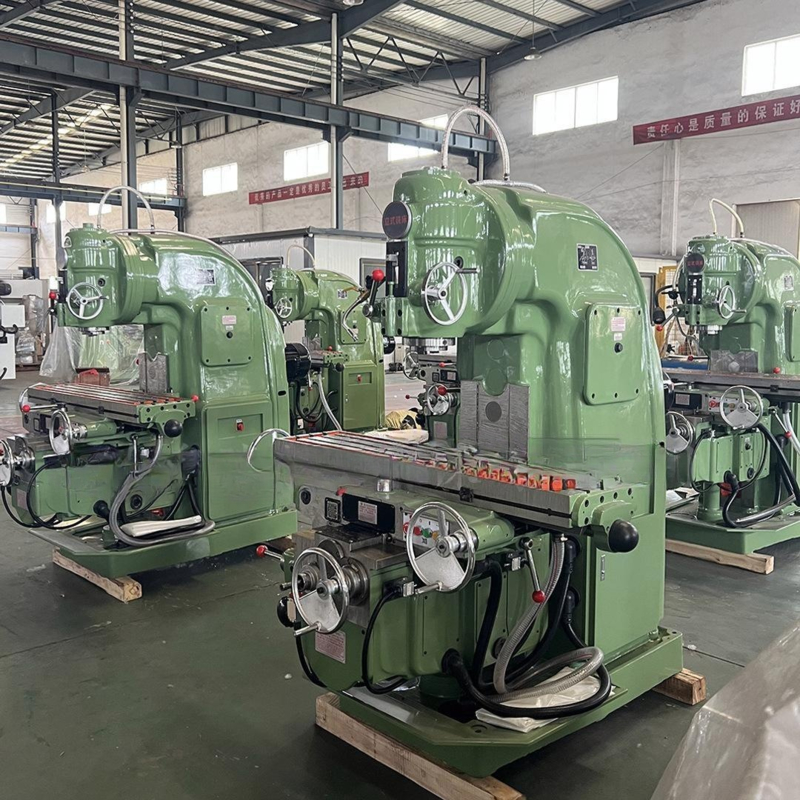

展覧会
