起源の場所:
中国
ブランド名:
HD M&E
証明:
ISO certification
モデル番号:
TXK20-4 TXK20-5

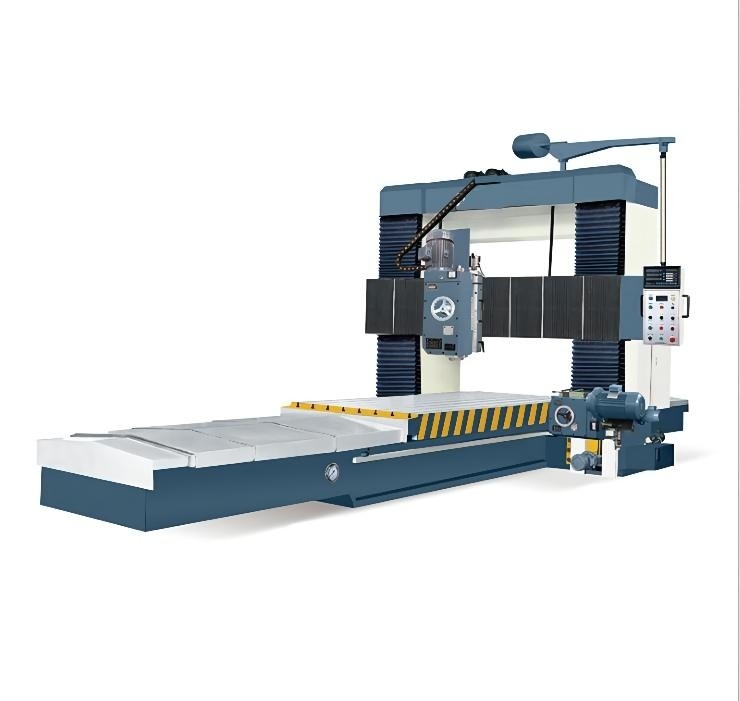

頑丈なTXK20シリーズ大きいCNCの移動ビーム ガントリー フライス盤
1. TXK20シリーズCNCのガントリー移動ビーム フライス盤は工作物の非金属材料加工の鉄の金属、非鉄金属および一部分の高速度鋼の炭化物用具のために適した精密CNCの機械化の工作機械の新しい世代である。製粉はプロセスの平面、高低の表面、傾向がある表面、側面、溝のクラス、ボーリング、訓練および他のプロセスを完了できる。
2. 仕事台の転送方式:働く速度および位置のstepless調節を達成し、正確さを置くことを繰り返すためにACサーボ・システムによって運転される仕事台の球ねじドライブ
3. すべての工作機械は私達の会社によって、処理されて、集まっていて投げられる。投げる材料は熱の振動および二次時間の処置によってHT250質の鋳鉄、完全に、十分に鋳造の内部圧力を除去するためにである。ベッド ボディ、コラムおよびビーム ガイド・レールはずっと極度に可聴周波に癒やすことである。
主要な技術的な変数
| 機械指定 | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| ガイド・レールの中心間距離 | mm | 500 | 600 | 700 | 800 |
| 最高の機械化の長さ | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 最高の機械化の幅 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 最高の機械化の高さ | mm | 800 | 1000,1200 | 1200 | 1200 1500 |
| 仕事台の長さ | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 仕事台の幅 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 工作物の最高重量 | t | 3,4 | 5,6,8 | 6、7,9 | 7、8、10 |
| 仕事台の動きの速度 | mm/min | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 |
| 主要なモーター力 | kw | 3.7 | 5.5、7.5 | 5.5、7.5 | 5.5、7.5、11 |
| 紡錘力 | kw | 7.5 | 7.5 | 7.5 | 7.5 |
| 機械重量 | t | 13-16 | 15-25 | 20-32 | 23-36 |
| CNCシステム |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| デジタル表示装置 | 任意 | 任意 | 任意 | 任意 | |
| 機械指定 | TXK20-4 | TXK20-5 | TXK20-6 | |
| ガイド・レールの中心間距離 | mm | 900 | 1000 | 1200 |
| 最高の機械化の長さ | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 最高の機械化の幅 | mm | 2000-2500年 | 2000-2500年 | 2000-2500年 |
| 最高の機械化の高さ | mm | 1500 | 1500 | 1500 1800 |
| 仕事台の長さ | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 仕事台の幅 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 工作物の最高重量 | t | 8,9 | 10,11 | 10,12 |
| 仕事台の動きの速度 | mm/min | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 |
| 主要なモーター力 | kw | 13 | 15 | 18.5 |
| 紡錘力 | kw | 11 | 15 | 15 |
| 機械重量 | t | 29-36 | 35-43 | 41-53 |
| CNCシステム | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| デジタル表示装置 | 任意 | 任意 | 任意 | |
標準的な構成
1.One縦の製粉の頭部（三軸CNC）
2. 1つの側面の製粉の頭部（左右間で任意）
ベッド ボディの3.Steel版の盾
4.Bebarのコラム器官のタイプ盾
特別な付属品
1.90度の角度の製粉の頭部
2. 空気用具ロック
3.Microelectronic脈動用具の設定の手動ハンドル
