起源の場所:
中国
ブランド名:
SYMG
証明:
ISO certification
モデル番号:
HTC40PM

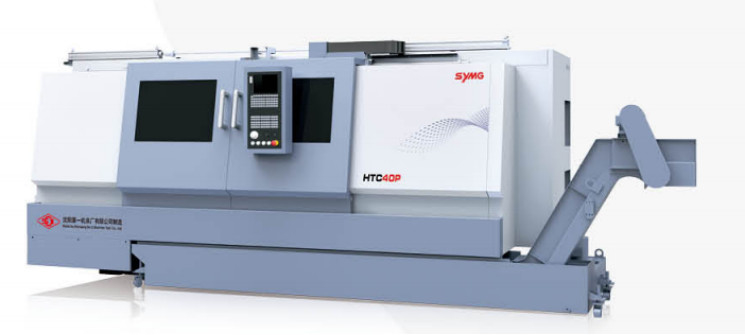

HTC40PM Cの軸線の生活のタレットが付いている横のCNCの回転中心3500rpm
I.Machineは特色になる
1.Overall高い剛性率の紡錘
より多くの力および剛性率を提供するために指定に耐える紡錘トルクおよびプロセスを高めなさい。
標準的なA2-8紡錘、任意A2-11紡錘。
2.Overall傾斜のベッド
HTC40Pは力を切断の間により安定したようにする45°overallベッドによって最大限に活用される肋骨の設計を採用する。ベッド材料は高力およびよい衝撃吸収性の高密度鋳鉄から、成っている。
3.Hardenedスライドの柵
柵が、ガイド・レールの幅採用される堅くされたスライド ガイドは110mmに、ガイド・レールのスパン達し380mmに達し、より高い機械精度およびより高い剛性率を持って来る。
4.Rail心押し台
HTC40Pの心押し台は統合されたスライド ガイドの柵、望遠鏡の袖、手動錠のよい剛性率が装備されている。
II.主要な技術仕様
| 項目 | 単位 | HTC40PM/1000 | |
| ベッド上の振動の最高の直径 | mm | 600 | |
| 最高の切断長さ | mm | 990 | |
| 最高の回転直径 | mm | 400 | |
| 標準的な回転直径 | mm | 300 | |
| スライドの最高の回転直径 | mm | 400 | |
| 案内面のタイプ | 堅くされたスライドの柵 | ||
| 紡錘の鼻 | A2-8 | ||
| 紡錘の穴径 | mm | 80 | |
| 紡錘箱 | 紡錘の速度範囲 | r/min | 50~3500 |
| 最高。出力トルク | N.M | 302 | |
| 紡錘の速度シリーズ | 無限に可変的 | ||
| 主要なモーター30番の分/評価される | kW | 18.5/15 | |
| チャック | チャックの直径 | mm | 10"手動チャック |
| Ｘ軸の移動速度 | m/min | 15 | |
| Z軸の移動速度 | m/min | 15 | |
| Ｘ軸旅行 | mm | 200 | |
| Z軸旅行 | mm | 1000 | |
| 総心押し台の打撃 | mm | 800mm | |
| 心押し台の袖のsrtoke | mm | 100 | |
| 心押し台の紡錘の先を細くすること | モールス | 4# | |
| タレット | 12の用具場所によって運転される用具のタレット | ||
| 用具のサイズ | 外的な回転用具のすね | mm | 25×25 |
| ボーリング用具のすね | mm | Ф40/Ф32/Ф25/Ф20 | |
| 最高。負荷 | ディスク工作物 | kg | 200 （を含むチャックおよび他の部品） |
| シャフトの工作物 | kg | 500 （を含むチャックおよび他の部品） | |
| 制御システム | Fanuc oi TFのプラス | ||
| 紡錘の主要なモーター | Fanuc βiIP30/6000 SP | ||
| 機械重量 | kg | 5500 | |
| 機械全面的なサイズ | mm | 4100×2050×1960 | |
III.Mainの正確さ
機械の正確さはGB/T16462-2007 「CNC横の旋盤正確さテストの」の標準を実行する。
| 項目 | 国民の標準 | HTC40PM/1000 | |
| 機械精度 | IT6 | IT6 | |
| 機械化の工作物の円形 | 0.003mm | 0.0025mm/Ф75 | |
| 機械化の工作物の直径の一貫性 | 0.016mm/300mm | 0.010mm/150mm | |
| 機械で造られた工作物の平坦 | 0.025mm/Ф300mm | 0.010mm/Ф200mm | |
| 機械で造られた工作物の表面の粗さ | Ra1.6μm | Ra1.25μm | |
| 位置の正確さ | Ｘ軸 | 0.016mm | 0.010mm |
| Z軸 | 0.025mm | 0.015mm | |
| Cの軸線 | 40" | ||
| 正確さを置く反復性 | Ｘ軸 | 0.007mm | 0.005mm |
| Z軸 | 0.01mm | 0.007mm | |
| Cの軸線 | 25" | ||
