Name: 金属加工 斜面床 CNC回転機 T1/500 TURN 重作業
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: T1/500
Availability: InStock

家 > 製品 > 傾いたベッドCNCの旋盤 >

金属加工斜面床 CNC回転機 T1/500 TURN 重作業

T1/500 斜面床 CNC lathes マシン

重荷斜面床機械回転機

金属加工のCNC回転機

起源の場所:

中国

ブランド名:

HD TECH

証明:

ISO certification

モデル番号:

T1/500

連絡ください

引金を求めてください

製品詳細

製品名:

傾いたベッドCNCの旋盤

最大。切断長:

500mm

最高。直径の切断:

300mm

最高。スライド上の振動直径:

280のmm

タイプの紡錘の頭部:

A2-6

紡錘の腔線径・山径:

ø65

主軸速度範囲:

4500回転/分

メインモーター出力:

911/KW

標準的なタイプのタレット:

横 8 台のツールステーション

支払いと送料の条件

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

木の場合、錫のトランク、他の耐航性のあるパッキング

受渡し時間

30-45日

支払条件

T/T,L/C,ウェスタン・ユニオン

供給の能力

1ヶ月あたりの50セット

線形案内面と高精度なSL280傾斜のベッドCNCの旋盤

最高の価格を入手する

580mmのＸ軸旅行傾斜のベッドCNCの旋盤のフライス盤SL580の線形案内面

最高の価格を入手する

ビデオ

金属加工斜面床 CNC回転機 T1/500 TURN 重作業

最高の価格を入手する

ビデオ

HTC40PM Cの軸線の生活のタレットが付いている横のCNCの回転中心3500rpm

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

金属加工斜面床 CNC回転機 T1/500 TURN 重作業 0

製品説明:

SMTCL水平斜面床 CNCターンHTC30Q CNCターニングセンター精密 CNCターン

新しい世代のHTC-H/S CNC lathesは,プロの設計と分析ソフトウェアによって最適化されています. 組み立て,検証,先進的な製造とテスト技術で改善されています.彼らは良い切断性能があり,様々な回転部品の加工を満たすことができます.
HTC30H(Q) CNCトートンは小さな面積を占め,様々な小型の部品の高精度加工に適しています.医療その他の産業.

製品の特徴:

1高精度で

◆ 高精度 の 螺旋 と 導線
◆ 高精度 の スピンドル ベアリング
◆ プロセス の 標準 を 定量化 する
◆ 高精度 の 格子 支配 器
2高効率で
システムモジュールコードの適用
◆ 機能的なコンフィギュレーションを完了し
インテリジェント生産
◆ 高効率のサーボターン
◆ 高性能で重用型切断スフィンダ
3高度な硬さ
◆ 高品質 の 鋳鉄 の ベッド など
◆ 鍵 の 鋳物: 長 幅 の ベッドナイト ボックス
◆ 高 電力 と 高 トルク の スピンドル
◆ 高い 硬さ の ツール 塔

商品の詳細:

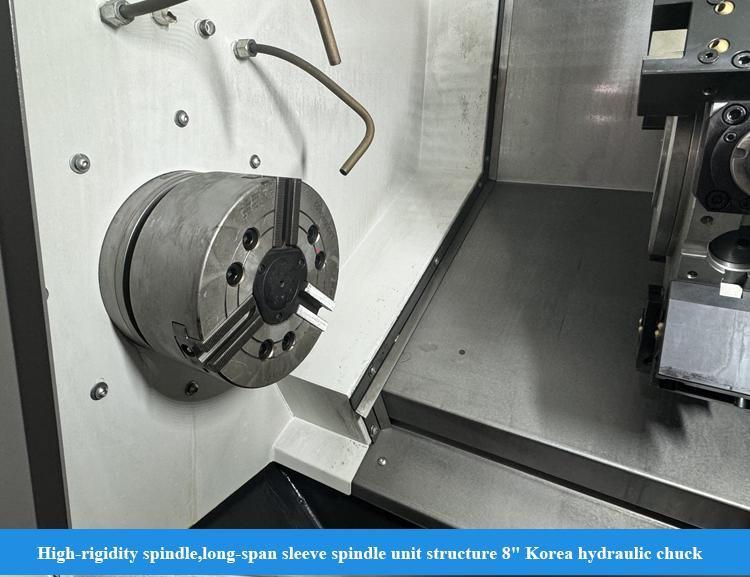

高硬度スペンダル

大幅のスパン・マスク型スフィンダル・ユニット構造は,複合材の支えとして輸入された二列円筒型ロールベアリングと角型接触球ベアリングを使用しています.スピンドルの硬さとトルクを向上させ,
スピンドルの優れた重量切断効果

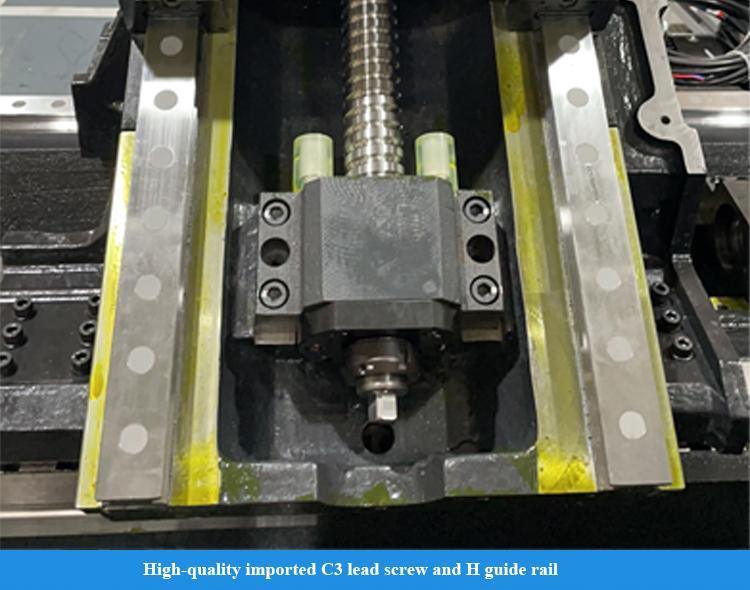

高精度ボールスクリュー
高品質の輸入C3グレードのスクリューとHグレードのガイドレールを使用し,
操作精度

柔らかさ防止のセール
ガイドレールの幅は,合理的に拡大され,運動システムの構造は最適化され,ベッドセールの主要体は,
重要な部品の全体的な硬さを確保するために弧形に設計されています.

急速な移動速度: 30m/min
セルボモーターは,間接リンクを削減し,達成するコップリングを通じてボールスクロールに直接接続されています.
X軸とZ軸のガイドレールは,高硬さ,優れた動力性能,精度を確保するために輸入された線形ローリングガイドレールを採用します.作業速度を上げ,生産効率を向上させる.

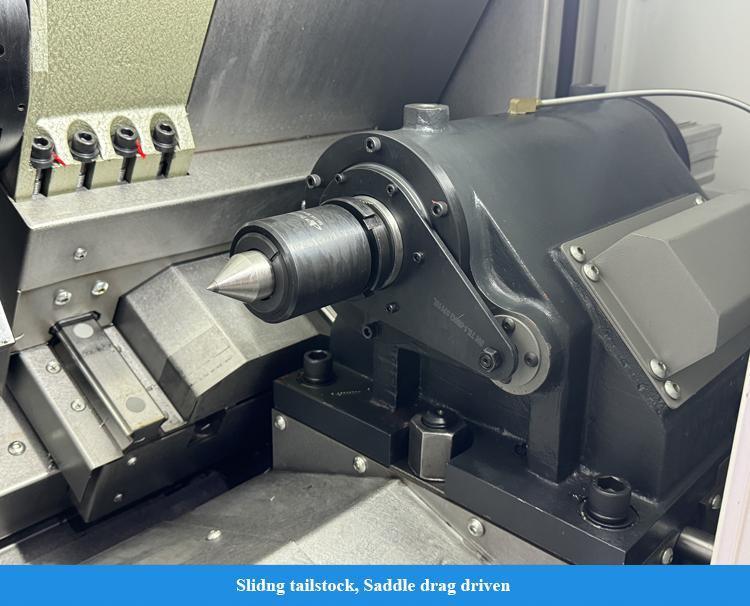

スプリット・サーボ・テールストック
尾根は,精密に制御し,柔軟に尾根を調整できるオプションのサーボ駆動方法で移動することができます
処理要求に応じて移動速度と作業圧縮力により,尾根が作業部位に迅速に接近し,衝撃なく締めます.固定位置のリアルタイムフィードバックを提供することができます改善する
生産の代替効率を向上させ,維持効率を向上させるため,上部と下部を分割した尾根を採用しています.

二重固定式前張力構造
X軸は,二重固定サポート構造を開発し,有効に前ストレッチ変形を補正するために,前ストレッチスクリューを使用
特殊な密封構造と協働して,螺旋の温度上昇を減らす.
これにより,高精度,高精度な機械ツールのフィード安定性を達成する

サーボ駆動ツールホルダー
高精度のC軸構造と二方向電源頭
効率の向上 統合回転
磨き,掘削加工

内部冷却ツールホルダー
ツールセンターからのオプションの内部冷却ツールホルダーと水出口は,内部穴加工中に効率的なチップ除去を実現し,加工品質を確保します

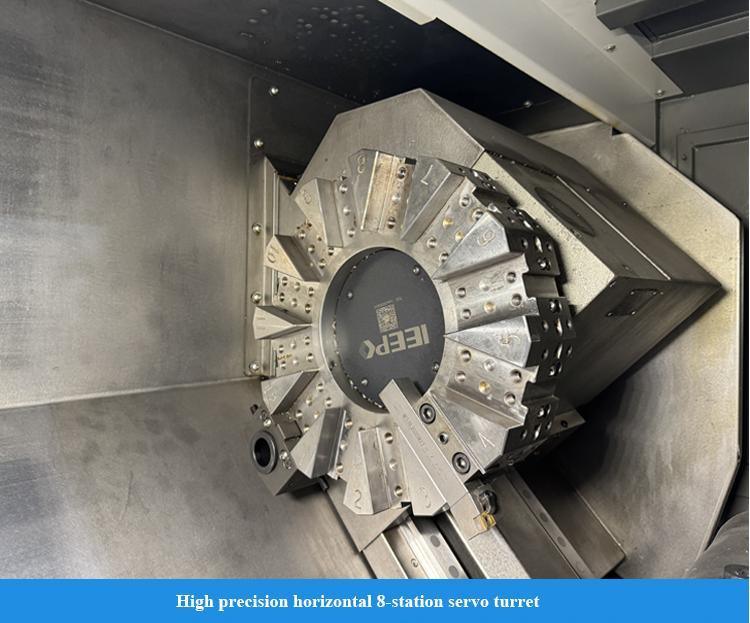

効率的なサーボツールホルダー
サーボツールホルダーは,高速なインデックス速度があり,継続的にインデックスされ,両方向に最も近いツールを選択できます.これは非常に効率的で,頻繁にツール交換に適しています.
ツールのターレは,切断盤のインデクセージを実現するために,減速器を通してツールホルダー内の移動歯盤を駆動します. 切断盤が回転した後,固定歯盤と移動歯盤が水力的にロックされている内部構造はシンプルで 失敗率は低い

産業用:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. 機械は,経済的で効率的で,省エネ,高い位置付け精度,容易なメンテナンスなどの特徴を持っています.自動車などの産業の小型部品の回転機械加工のための最初の選択製品です.ハードウェアや電子機器など

金属加工斜面床 CNC回転機 T1/500 TURN 重作業 1

製品パラメータ:

ポイント	単位	HTC 16H (Q)	HTC 30H (Q)
マックス切る	mm	Φ160	Φ300
最大切断長	mm	160	500
マックス寝床に	mm	Φ420	Φ420
マックス寝台を振ってベッドの隙間を	mm	Φ160	Φ280
スピンドル
スピンドルノースモデル	-	A2-5	A2〜6
前軸内側ダイア	mm	90	100
スピンドルの角と穴の大きさ		1:20・Φ62	1:20Φ70
スピンドルホール最大	mm	Φ56	Φ65
マックス,バーダイア	mm	Φ44	Φ50
スタンダードチャックダイア	インチ	6インチ	8インチ
スピンドル速度範囲	r/min	6000	4500
スピンドル最大トルク	N.m	72 ((1500r/min)	180 ((576r/min)
スピンドルのノーマルトルク	N.m	86 ((1500r/min)	110 ((769r/min)
メインエンジンの出力連続/30分	kW	11/13.2	9/11
X/Z軸
X軸の高速横断速度	mm	30	30
Z軸の高速横断速度	mm	30	30
X軸移動	mm	145	160
Z軸移動	mm	205	560
尾根
テイルストック旅行	mm	ほら	300
テイルストック駆動方法		ほら	シール牽引
テイルストック袖移動	mm	ほら	100
テイルストック・スリーブ・ディア	mm	ほら	Φ100
尾根の角型穴の角型		ほら	MT- 5
ツールの塔
ツール・ターレット形		8ステーションの水平サーボタワー	8ステーションの水平サーボタワー
中央の高さ	mm	63	80
ツールホルダーの位置変更精度	セック	±16	±16
近くにツールを選ぶことができます	mm	そうだ	そうだ
ほか
スピンドル中心部と床間の距離	mm	926	936
機械の重量	体重	2600	3500
総電源容量	KVA	23	23
総寸法 (LxWxH)	mm	1830×1580×1650	2295×1680×1650

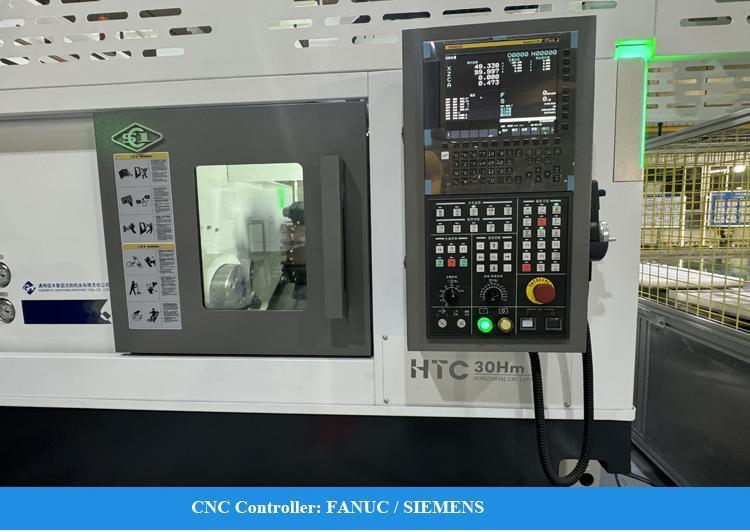

標準設定: 1FANUC-0i-TF Plus (5) システム (H/Sシリーズ) 2GSK988TAシステム (Qシリーズ) 3袖型スピンドル 4"空っぽのチャックオイルシリンダー 58ステーションのサーボツールキャリッジ	選択可能な設定: 1シエメンズシステム 2ツール設定計 312ステーションのサーボツールキャリッジ 4作業部件の測定 5"電動工具車" 6油霧収集機 7裏のチップ取り除き装置 8ツールダメージ検出 9"気圧の扉"

私たちのサービス:

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.

2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

選択する理由:

◆ 最高の品質を意識し,顧客の要求を優先する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定して成熟した供給システム
◆ 24 時間オンラインでサービスを提供する若い営業者やエンジニア
◆ エルゴノミクスと容易なメンテナンスに基づくメカニズムの改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

私達について

歓迎します!

上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 私たちは,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しました.

私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します

私たちの工場:

FAQ:

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?

私たちはあらゆる種類の機械に特化した機械はCNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?

効率の向上のためにスマートCNCソリューションを顧客に提供しています

Q4:保証条件は?

欠陥のある部品を12ヶ月間交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?

製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では生産チェーンが完成しますこれが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?

機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前にビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?

T/T 30%の初期支払い, 70%の残高の支払い
