起源の場所:
中国
証明:
ISO CE
モデル番号:
TK6511B/TKP6511B

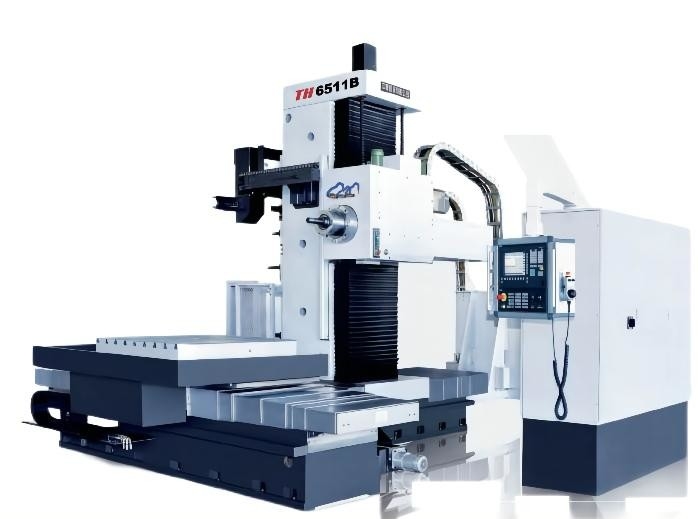

TK6511B/TKP6511B CNC水平フレーズと掘削機 販売
製品紹介
この機械ツールは主にフライリングと掘削に使用され,また,掘削,リミング,反沈,回転面,外輪回転などの様々なプロセスを実行することができます.それは特に複数の穴と正確な穴間隔を持つ箱状のパーツを加工するのに適していますこの機械は自動座標定位を実現し,また任意の4座標軸のX,Y,Z,W,Bのリンクを実現することができます.円形インターポレーションは,輪形と三次元表面処理に使用できます.ユーザの要求に応じて,垂直CNCターンテーブル,直角フライディングヘッドなどのアクセサリーで装備され,機械ツールの加工範囲を拡大することができます.
技術パラメータ
| ポイント | ユニット | TK6511B | TKP6511B | |

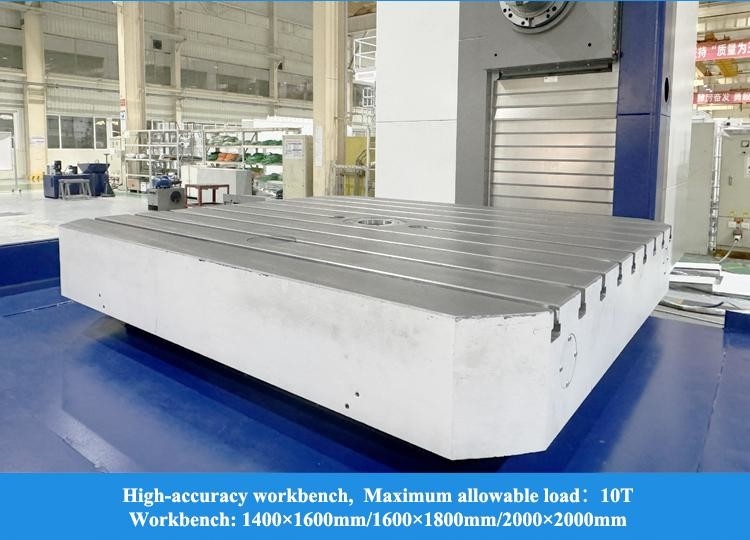

| 作業台のサイズ | mm | 1000×1250 (※1250×1400) | 1000×1250 (※1250×1400) | |
| マックス.テーブルに負荷 | 体重 | 5000 | 5000 | |
| 作業台のTスロット | mm x n | 22x7 (((22x9) | 22x7 (((22x9) | |

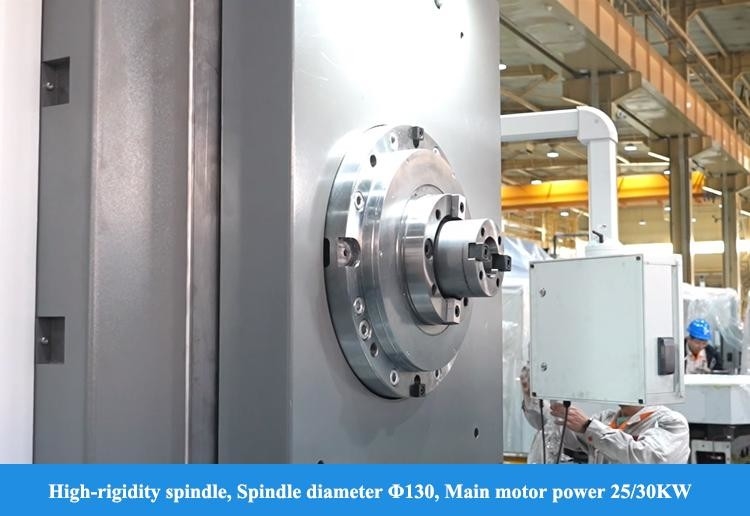

| スピンドル直径 | mm | Ø110 | Ø110 | |
| スピンドル・コーナー | ほら | ISO 7: 24 ノー50 | ISO 7:24 ノー50 | |
| スピンドル速度 | r/min | 10-2500 (((10-3000) | 10〜2000年 | |
| スピンドルの最大トルク | Nm | 1300/1600 | 1300/1600 | |
| スピンドルの中心からテーブル表面までの距離 | mm | 60〜1560 ((30〜1530) | 60〜1560 ((30〜1530) | |
| スピンドルの端から作業台の中心までの最小距離 | mm | 350(スピンドルのゼロ位置) | 487(スピンドルのゼロ位置) | |
| 作業台 X の横の移動 | mm | 2000 ((2500/3000) | 2000 ((2500/3000) | |
| スピンドルボックスYの垂直移動 | mm | 1500 ((2000) | 1500 ((2000) | |
| 列の長さ軸Z | mm | 1200 ((2000) | 1200 ((2000) | |
| スピンドルストローク W | mm | 550 | 550 | |
| RAM ストローク V | mm | - | - | |
| 平面回転プレートのスライダーストローク U | mm | - | 140 | |
| テーブル回転 B | ° | 0.001×360 | 0.001×360 | |
| 給餌速度 | X について,Y,Z | mm/min | 1〜6000 | 1〜6000 |
| W,U | mm/min | W: 1-2000 | W: 1-2000 U: 1-1000 | |
| B について | r/min | 0 - 1 だった5 | 0 - 1 だった5 | |
| 速度の速さ | X について,Y,Z | m/min | 9 | 9 |
| W,U | m/min | 2.4 | 2.4 | |
| B について | r/min | 2.5 | 2.5 | |

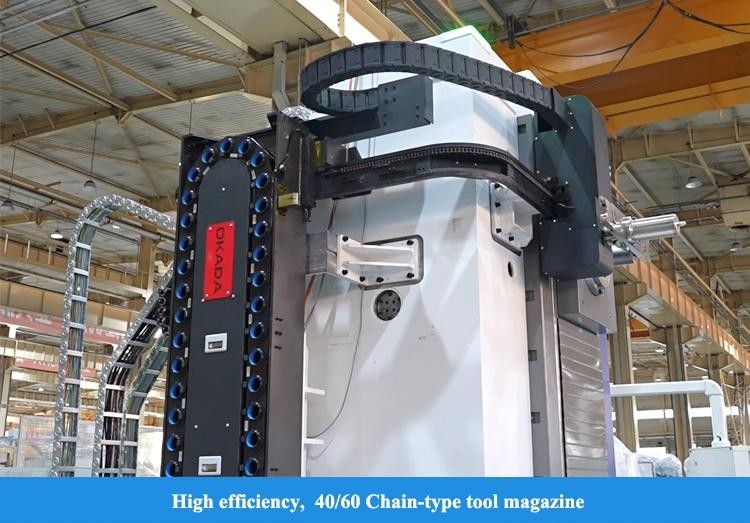

| 自動ツール交換装置 | ツールマガジン容量/ツール交換方法 | パーツ | 40 (オプション 24/60) /固定ポイント | 40 (オプション 24/60) /固定ポイント |
| ツールホルダーの仕様 | ほら | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| 道具の最大重量 | 体重 | 25 | 25 | |
| 最大長さ/直径 | mm | 400/Ø125 | 400/Ø125 | |
| ツール交換時間 | S | 15 | 15 | |
| 隣接する空き道具の最大直径 | mm | Ø250 | Ø250 | |
| ツールホルダーの仕様 | ほら | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| 引っ張る爪の標準 | 一 | LDA-50 | LDA-50 | |
| メインモーターパワー | kW | 19.5/23.4 (連続/30分) | 19.5/23.4 (連続/30分) | |
| 定位精度 | X について,Y,Z | mm | X: オーケー0.020"Y",Z: 0018W: 0 について020 | X: オーケー0.020"Y",Z: 0018W: 0 について020U:0.032 |
| B ((4x90°) | " | 10' (((6') | 10' (((6') | |
| 位置付けの精度を繰り返す | X について,Y,Z | mm | X: オーケー0.011Y,Z: 001W: 0 について016 | X: オーケー0.011Y,Z: 001W: 0 について016U:0.018 |
| B について | ほら | 7インチ | 7インチ | |
| 電力の総容量 | kVA | 55 | 55 | |
| 総寸法 (L*W*H) | mm | 5555×4155×4200 | 5555×4155×4200 | |
フィールドアプリケーション
航空,航空宇宙,造船,輸送,鉄道,軍事産業,エネルギー,風力発電,原子力,重用,金属,鉱山,建設機械,石油化学機械内燃機関,水ポンプ,その他の一般機械加工産業. これは加工箱です.主要な最初の選択された機器は,ハウジングやベースなどの大型および中規模の部品です.
