起源の場所:
中国
証明:
ISO CE
モデル番号:
TK6513/TKP6513

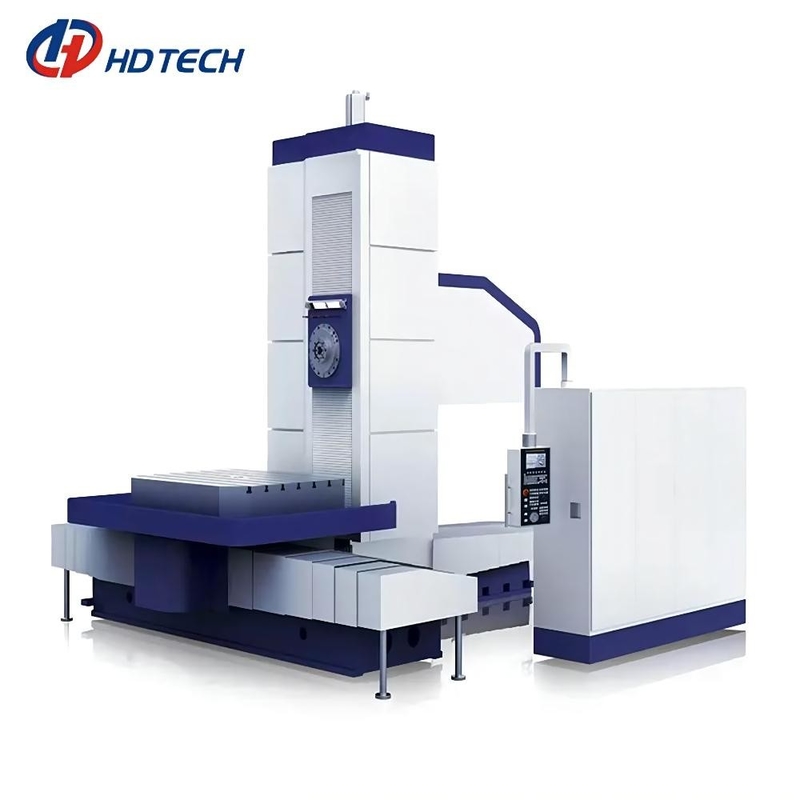

金属の切断のためのTK6513/TKP6513 CNCの横の製粉およびボーリング機械
プロダクト塗布
TK6513 CNCのプレーナーの横の製粉およびボーリング機械は最も多目的な工作機械の1つである。最も広範な工作機械の1時である。その働く性能は退屈し、製粉のため主にである。それはまた広げられて退屈することあけ。
平面のようなさまざまなプロセスの処理は多孔性の構造および精密なピッチの条件のbox-shaped部分を処理するために特に適している。
技術的な変数
| 項目 | 単位 | TK6513 | TKP6513 | |
| 仕事台のサイズ | mm | 1400x1600 （1600x1800） | 1400x1600 （1600x1800） | |
| テーブルのMax.load | kg | 10000 | 10000 | |
| 仕事台Tスロット | mm X n | 28x9 | 28x9 | |
| 紡錘の直径 | mm | Ø130 | Ø130 | |
| 紡錘の先を細くすること | — | ISO 7: 24 No.50 | ISOの7:24 No.50 | |
| 紡錘の速度 | r/min | 10-2000 （10-3000） | 10-2000 | |
| 紡錘のMax.torque | Nm | 2500/3000 | 2500/3000 | |
| 表面を台に置く紡錘の中心からの間隔 | mm | 10-1700 | 10-1700 | |
| 紡錘の端からの仕事台の中心への最少間隔 | mm | 850（紡錘のゼロ位置） | 850（紡錘のゼロ位置） | |
| 仕事台Xの横断旅行 | mm | 2000年（3000/3500/4000） | 2000年（3000/3500/4000） | |
| 紡錘箱Yの縦旅行 | mm | 1600 （2000/2500/3000） | 1600 （2000/2500/3000） | |
| コラムの縦方向の打撃Z | mm | 1600(2000) | 1600(2000) | |
| 紡錘の打撃W | mm | 800 | 800 | |
| Ramの打撃V | mm | - | - | |
| 平らな回転式版のスライダーの打撃U | mm | - | 200(300) | |
| テーブルの回転B | ° | 0.001x360 | 0.001x360 | |
| 送り速度 | X、Y、Z | mm/min | 1-6000 | 1-6000 |
| W、U | mm/min | W:1-3000 | W:1-3000 U:1-3000 | |
| B | r/min | 0-1 | 0-1 | |
| 急速な横速度 | X、Y、Z | m/min | 9 | 9 |
| W、U | m/min | 3 | 3 | |
| B | r/min | 1 | 1 | |
| 自動用具の変更装置 | 用具の雑誌容量/用具の変更方法 | 部分 | 40 （任意60）/固定小数点 | 40 （任意60）/固定小数点 |
| バイト ホルダーの指定 | — | ISO 7: 24 JT50 （BT50/CAT50） | ISO 7: 24 JT50 （BT50/CAT50） | |
| 用具のMax.weight | kg | 25 | 25 | |
| Max.toolの長さ/直径 | mm | 400/Ø125 | 400/Ø125 | |
| 用具の変更の時間 | S | 15 | 15 | |
| 隣接した空用具のMax.diameter | mm | Ø250 | Ø250 | |
| バイト ホルダーの指定 | — | ISOの7:24 JT50 | ISOの7:24 JT50 | |
| 引きの釘の標準 | 一 | LDA-50 | LDA-50 | |
| 主要なモーター力 | kW | 25/30 （continuous/30min） | 25/30 （continuous/30min） | |
| 正確さの位置 | X、Y、Z | mm | X、Y、Z:0.02;W:0.02 | X、Y、Z:0.02;W:0.02;U:0.032 |
| B （4x90°） | 「 | 10" （6"） | 10" （6"） | |
| 正確さを置くことを繰り返しなさい | X、Y、Z | mm | X、Y、Z:0.013;W:0.018 | X、Y、Z:0.013;W、U:0.018 |
| B | 」 | 7" | 7" | |
| 電気総合容量 | KVA | 85 | 85 | |
| 全体寸法（L*W*H） | mm | 6700x7800x4400 | 6700x7800x4400 | |
TKシリーズ機械コンフィギュレーション
標準的な構成:
Bの軸線の円の格子
各軸線のガイド・レールの保護
チェーン チップ輸送装置（TK6511Bの螺線形）
工作機械のための中心にされた潤滑装置
仕事台水皿
フィートのペダル
外的な風邪
輸入された鉛ねじ、耐える紡錘転がり要素
紡錘の打撃
任意構成:
仕事台区域の保護（引き戸/差込式のタイプ）
X/Y/Zの格子の定規
内部冷却
チェーン チップ輸送装置（唯一のTK6511B）
付属の製粉の頭部
水鉄砲
FANUC 31i
空気銃
ポンプ場 オイル クーラー、ヘッドストック オイル クーラー
縦の回転盤
コラムの装甲保護
塀の保護
分野の塗布
、原子力航空、大気および宇宙空間、造船業、交通機関、鉄道、軍の企業、エネルギー、風力で広く利用された、頑丈、冶金学、鉱山、建設機械、石油化学機械類、内燃機関、水ポンプおよび他の概要の機械類の加工産業。それは処理箱、ハウジングおよび基盤のような大きく、中型の部分のための主最初の選ばれた装置である。
箱の処理 掘削機の部品 型のブランクの処理
