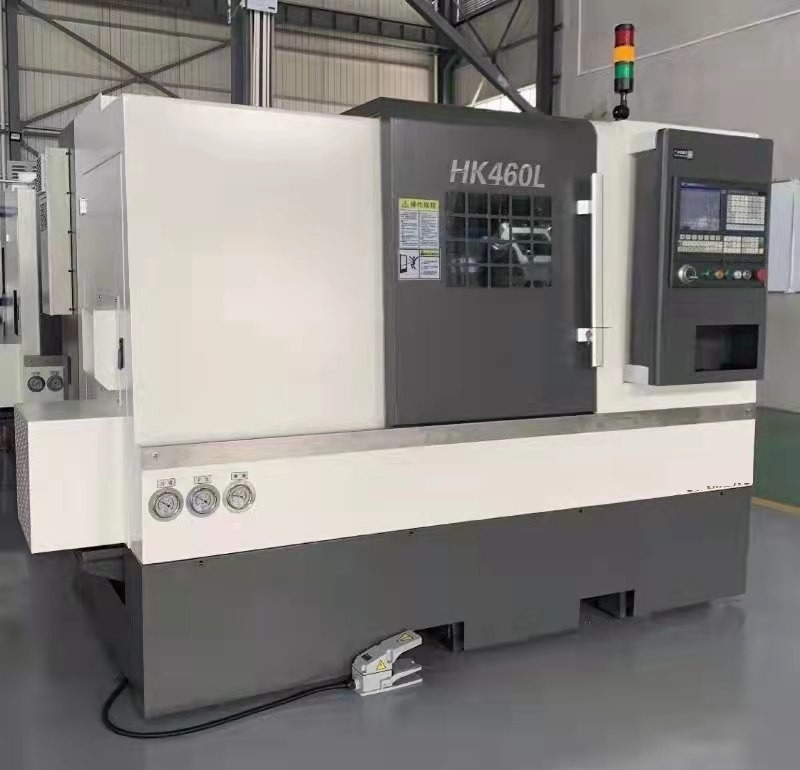

G45Lの傾斜のベッド横のCNCの旋盤機械高速高速鉄道ライン
製品詳細
| 製品名: | G45Lスラントベッド横型CNC旋盤 | ベッド上での最大旋回直径: | Φ450mm |
|---|---|---|---|
| 最大加工径（ディスクタイプ）: | Φ300mm | 最大加工径（シャフトタイプ）: | Φ120mm |
| 最大加工ワーク長さ: | 300mm | ロッド貫通穴最大径: | Φ45mm |
| 最大スピンドル速度: | 6000rpm | スピンドルモーター出力: | 5.5kw |
| ハイライト |
傾いたベッドの横の旋盤機械,高速傾いたベッドCNCの旋盤,横のCNCの傾斜の旋盤 |
||
製品説明
G45Lの高速鉄道ライン小型傾いたベッド横のCNCの旋盤
部Iの製品の説明
G45L CNC機械は自動的に内部および外的な円の表面、円錐表面、アークの表面、端の表面、企業の研修会の生産のバッチ プロセシングの部品のためにより適したコバルト製粉する、いろいろな糸（メートル糸は、糸、端の表面糸の先を細くする）広がる、退屈なおよび他の回転処理を、完了できる。
部IIの主要な技術仕様
| 項目 | 名前 | 変数 |
| 範囲の処理 | ベッド上の最高の回転直径 | Φ450mm |
| 最高の機械化の直径（ディスク タイプ） | Φ300mm | |
| 最高の機械化の直径（シャフトのタイプ） | Φ120mm | |
| 機械で造られた工作物の最大長 | 300mm | |
| 穴径を通した最高の棒 | Φ45mm | |
| 旅行および速い供給 | Ｘ軸旅行 | 800mm |
| Z軸旅行 | 330mm | |
| X Z軸の動きが速い速度 | 30m/min | |
| X/のZ軸のサーボ モーター | 1.3/1.3 KW | |
| 紡錘 | 紡錘の鼻 | A2-5 |
| 紡錘穴の直径 | Φ56mm | |
| 最高の紡錘の速度 | 6000rpm | |
| 紡錘モーター力 | 5.5kw | |

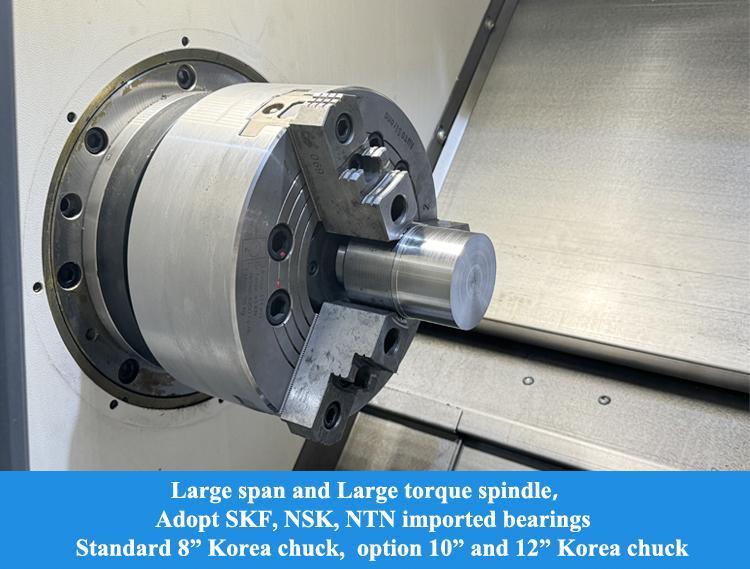

| 袖および回転式シリンダーの指定 | 6インチ | |
| 機械精度 | X Z軸の反復性の正確さ | ±0.003mm |
| X正確さを置くZ軸 | ±0.005mm | |
| 油圧心押し台 | 心押し台の袖の指定 | なし |
| 心押し台の袖旅行 | なし | |
| 心押し台圧力範囲 | なし | |
| 心押し台の動きモード | なし | |
| 他 | ベッドの構造の形態 | 45度の傾斜のベッド |
| 用具のすねのタイプ | □20*20 | |
| 退屈する棒の指定 | Φ25mm | |
| タレット | なし | |
| 全体寸法 | Length×のwidth×の高さ | 2065*1540*1660 |
| 重量 | 2400kg |
部IIIの標準構成
| 項目 | 記述 | 注目 |
| CNCシステム | SYNTEC21TA | |
| 主要なサーボ モーター | 国内 | |
| X Z軸のサーボ モーター | 日本 | |
| 紡錘 | 台湾省 | |
| 紡錘軸受け | 日本NSK | |
| ねじ軸受け | THT | |
| 線形ガイド | PMI/HIWIN | Ｘ軸:25の玉軸受 Z軸:30の玉軸受 |
| 球ねじ | PMI/HIWIN | Ｘ軸:3210 Z軸:3210 |
| 回転式オイル シリンダー | 国内 | |
| 油圧コレット | 国内 | 標準として2つのコレット |
| 油圧タレット | 台湾省 | なし |
| 自動潤滑システム | 国内 | |
| 冷却装置 | 国内 | |
| 熱交換器 | 国内 | |
| 警報ランプ | 国内 | |
| 電気 | 国内 | |
| 技術的なマニュアル | ||
| 承認の維持管理の指示、電気マニュアル、証明書、パッキング リスト、システム操作 マニュアル（電子ファイル）およびシステム プログラミング マニュアル（電子ファイル）。 | ||
