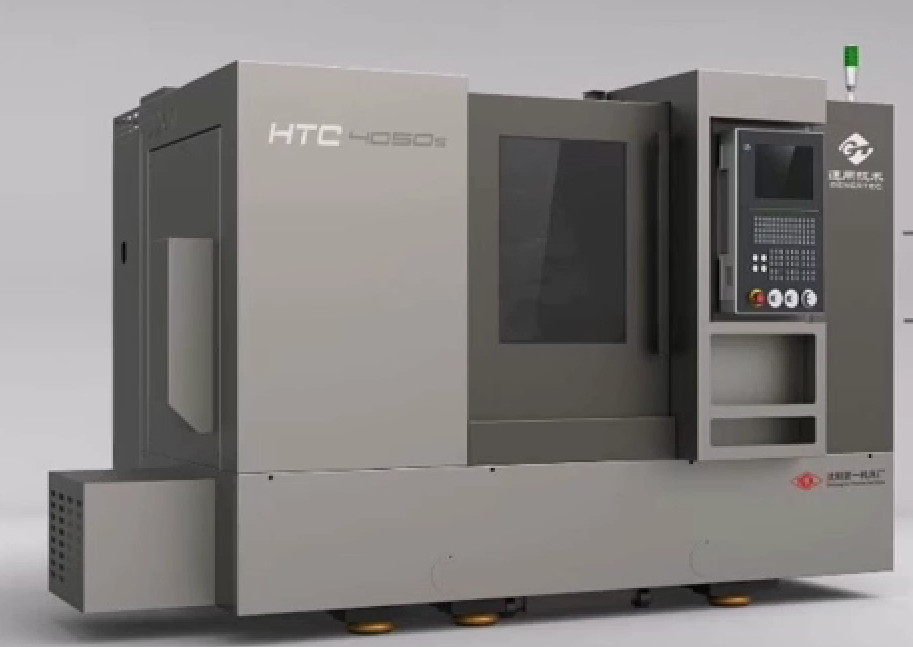

HTC4050S CNCの横の旋盤機械45度の傾斜のベッドの中国の製造業者

機械のI.Generalの紹介

機械はシャフトおよびディスク部品、回転糸、アーク、円錐および回転高性能の、多くおよび高精度の処理のための身体部分を回すボディ表面の内部および外側を処理できる。適度なマッチの剛さの紡錘、ベッド、心押し台および他の一部分の設計では、再切断の安定性を保障するために機械の剛性率を非常に改善するため。従って、機械の精密はIT6 | IT7に達することができる。普遍的な工作機械として、それは自動車、モーター、軸受けの、油圧および他の工業の回転式部分の高性能の、大量および高精度の処理のために特に適している。

II.Mainの構造および技術的な特徴

1.Latheベッド

このシリーズ機械は切削抵抗をより安定したようにする45°ベベル角度の必要なベッドを採用する。ベッドは高力およびよい衝撃吸収性の高密度鋳鉄から成っている。高められた破片の排出の港の設計、滑らかな打抜き機を保障するため。ガイド・レールは35の指定の精密線形ガイド・レール、高い供給の正確さ、小さい摩擦抵抗、よい剛性率、振動抵抗、高い変形の機能、ユーザーをより高い処理の正確さおよびより動きが速い速度の生産の効率を得る採用する。

2.二軸の供給

Ｘ軸およびZ軸はサーボ モーターによって運転され、球ねじによって伸縮性があるカップリングを通して直接接続される。

転がりガイド・レールは二軸ガイドのために、ガイドである処理の正確さ減らすために、球間のおりで、動きが速い速度および生産の効率を非常に改善するために摩擦抵抗および温度の上昇分かれている、4方向負荷タイプ、高精度および大きい負荷熱変形、使用される。その顕著な利点は小さい容積、高精度および低い維持費である、それは部品のサイズの一貫性が非常に高いところに自動車のために適した高精度および費用効果が大きい構成を、特に軸受けおよび他の企業追求するユーザーのための最初の選択である。

3.Spindle箱

この一連の機械は単一の紡錘のヘッドストック、モーター ディレクト・ドライブ機械伝達、速いおよび安定した開始の電源切れを減らすベルトの車輪を通した紡錘の回転をである。必要な紡錘の構造のサイズは高い剛性率および高速に会うために最大限に活用される。最も理想的な精密を、低温の上昇と、小さい熱変形安定した紡錘の軸線を比較的維持するために達成するように、紡錘を作る注意深いアセンブリを通して高精度の特徴、長期仕事の紡錘。特別な紡錘のエンコーダーは同期ベルトのメカニズムを取り消し、効果的に故障率を減らす。

4.Mainモーター トルクの特性曲線

一連の機械裁ちの速度は1: 1.69である

5.Chuckシリンダー

この機械の標準的なチャックは油圧チャックである。チャックはいろいろな種類の据え付け品、速い適応性といろいろな部品を処理しているユーザーの条件を満たすことができる容易に取り替えることができる。他の指定のまた任意油圧チャックそしてシリンダー。

6.Bedサドルおよびスケートボード

この機械のベッドのサドルは高密度鋳鉄から成っている。スライドの版およびナイフの残りはベッドのサドルに置かれる。輸入された35の指定の線形ガイド・レールはスライド版および用具の残りがベッドのサドルで動くことができるように採用される。Ｘ軸の方向の動きは伸縮性があるカップリングおよび球ねじを通したサーボ モーターによって運転される。輸入された高精度の球ねじは高精度および正確な伝達が付いている鉛ねじに、選ばれる。

7.Tool残り

この旋盤の標準的な用具の残りはサーボ用具の残りを採用する。用具の残りは高性能および速い用具の変更の条件を満たすことができる油圧ロック運転するためにサーボ モーターを採用するおよび位置を。用具の残りは二方向および近くのナイフの選択を実現できる。加速および減速プロセスを制御するのにサーボ モーター技術の使用によって用具の残りはまだ高い慣性の負荷の下で影響なしで置く適用範囲が広いインデクシングを完了できる。高精度の三倍の歯ディスク構造、油圧ドライブ、箱を緩いロックを効果的に外的な汚染（冷却剤、鉄ファイリング、塵、等）から内部機械構造を保護するために達成するように持ち上げないでカッター ディスク。三重項の歯の版は用具の残りの高い剛性率そして精密を保障するために大型および高い錠力と、ひく精密によって高硬度の合金鋼から成っている。用具の残りに使用プロセスの正確さそして信頼性を保障する部品の精密製造業、小さい数、適度な設計、低い働く温度および耐久の潤滑の利点がある。

8.Tailstock

上は粗調整の前後にベッドのサドルによって次スライド ガイドの柵を水圧シリンダの背部を通した尾座席ボディ上の袖で、袖の上を先に押すために全尾ボディ位置引張ることができる固定される。

9.Hydraulicおよび潤滑システム

油圧装置のための油圧タンクはベッドの後ろに置かれる。油圧密集した構造、容易な取付け。油圧装置の各実行シリンダーの圧力は別に調節することができ、圧力防御装置がある。中心にされた量的な自動潤滑システムとの標準的な構成。

10.Coolingおよび破片の取り外しシステム

機械は工作物の別の材料に従って標準的な切り屑入れが、破片の排出装置を選ぶことができる装備されている。破片の排出のタイプはチェーン タイプ破片の排出、スクレーパーまたは磁気スクレーパーの破片の排出である。チェーン版の破片の分離器はいろいろな種類のロール、固まりおよびブロックの破片を集め、運ぶために適している;スクレーパーの破片の排出装置は銅、アルミニウム、鋳鉄および他の残骸を運ぶために適している;磁気スクレーパーの破片の分離器はぬれた処理で長さの鋳鉄の破片を運ぶために主により少しより150のmm使用される。破片の排出装置は自動破片の排出でしたり、Mの指示の破片の排出装置開始および停止によって制御することができる。

冷却箱および破片の取り外し装置は主要な機械から機械の正確さが切削熱によって影響されないことを保障するために分かれている。Adopt大きい流れを輸入し、高い頭部の冷却ポンプは用具の残りの冷水の出口と冷却ポンプによって導かれの後で、冷水直接、用具クリップ ノズルを通して工作物の機械精度を保障し、用具の耐用年数を改善する部品および用具に冷却および潤滑を提供するために噴出、接続される。さらに、工作機械のレイアウトのためのユーザーの要求に従って、破片の抽出器は側面のタイプか後部タイプを選ぶことができる。

11.Electricalシステム

11.1機械電気システム

機械の電気設計はGB/T 5226.1-2019の電気標準に合致する。回路の電力回路は過電流および短絡によって保護され、装置および個人的な安全を保障するために機械の関連の行為はそれに応じてかみ合う。電気システムに自己診断機能がある、維持管理の人員は表示燈および表示に従って機械の各部品の走行状態をいつでも観察できる。主要な電装品は中国外国の協同プロダクトまたは国内有名なプロダクト、工作機械の安全そして信頼性を保障するためにである。

11.2電気箱

閉鎖したXタイプの電気箱を使用して、電気箱は熱散り、電気機器の正常運営を保障する。電気箱は溝の版の配線の構造、構成の整理を使用し、配線は適度、端正、美しく、修理し易い。拡張のために電気箱のある特定のスペースを確保しなさい。

11.3機械処理制御箱

回転軸線の処理制御箱が機械の設定そして操作を促進するのに使用されている。

11.4の安全保護

機械は警報装置および非常停止ボタンをさまざまな破烈が機械への損害を与えることを防ぐべき備えている。ソフトウェアの適度な設計が原因で、警報は表示を通してテキストおよび警報を表示できる。工作機械は警報が異なった状態に従って3つの部門に分けられる方法を分ける:緊急警報は「非常停止」である;一般的な警報は実行された「供給」である;ただ操作の間違いのために「敏速」。

III.主要な技術的な変数、機械の精密

1.Main技術的な変数

注:

1:紡錘の速度は標準的な構成の下にチャックの他の構成を取付けるとき、トラック速度範囲である、または主要なモーターは、指定チャックへのかカードの限界の速度を注意する。

2:CNCの工作機械は電源の条件のために厳密である。ユーザーの電力網が± 10%よりもっと変動すれば、調整装置は増加しなければならない他ではCNCの工作機械は、予測不可能な結果きちんと働かないし。

3:機械の最高のトルクは一定しているが、切断として直径は大きくなる、切断変数は小さいように作ることができる従って機械機械化変数は工作物のサイズに従って調節されるべきである。

4:機械の重量は参照だけのためであり、最終的な重量は機械道具箱に応じてある。

2.Main正確さ

IV.機械の主要な構成
