起源の場所:
中国
証明:
ISO certification
モデル番号:
VDW50

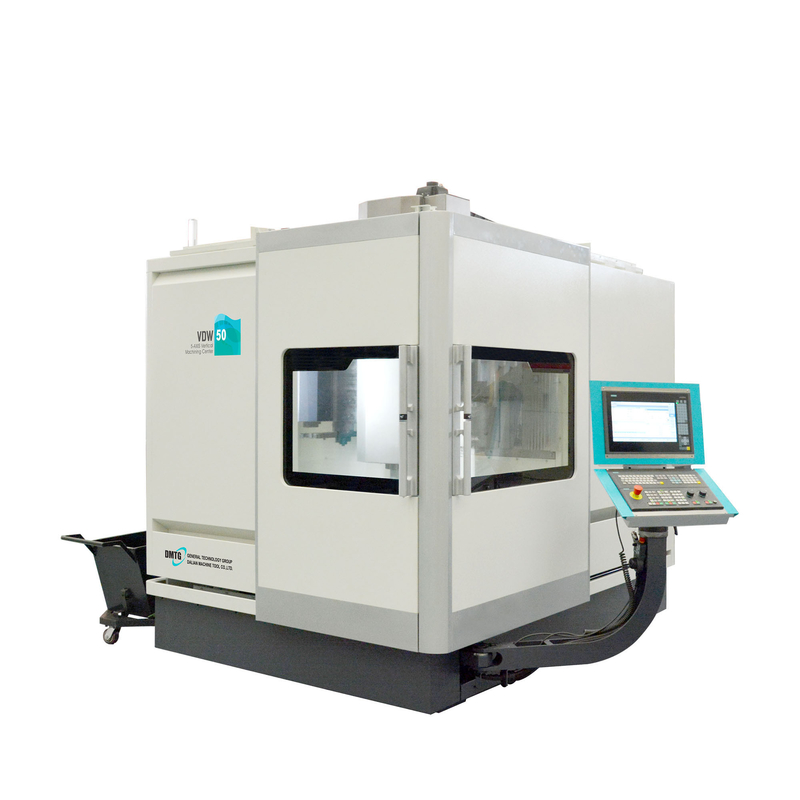

VDW50 5軸線の縦のマシニング センターCNCのマシニング センターの高速
| 項目 | 単位 | VDW50 |
| 仕事台のサイズ | mm | 500 |
| Max.load | kg | 300 （0°）、200 （0-90°） |
| 区域を締め金で止めること | mm | 600*460 |
| Tスロット（numbers*wigth*centerの間隔） | 8*14*45° | |
| テーブル インデクシング（Bのaxis*Cの軸線） | 175° （left110°~right65°） *360° | |
| 回転速度（B/Cの軸線） | rpm | 17.75 |
| X/Y/のZ軸旅行 | mm | 500/450/400 |
| X/Y/のZ軸ガイドの方法タイプ | 線形案内面 | |
| 台に置くべき紡錘の鼻からの間隔 | mm | 150-600 |
| X/Y/のZ軸の急速な横断 | m/min | 30/30/30 （選択しなさい:36/36/36） |
| feedrateを切るX/Y/のZ軸 | m/min | 0-20 |

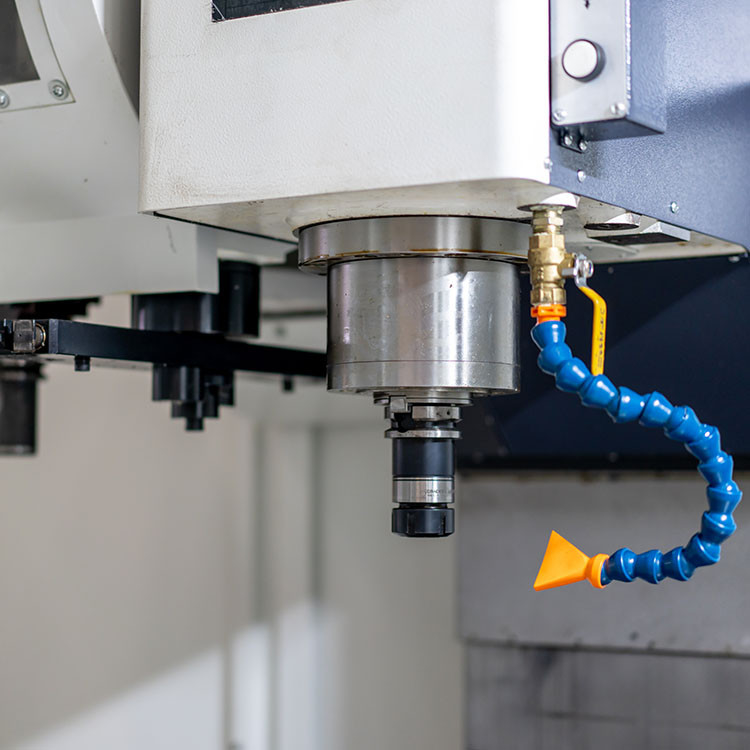

| 紡錘のタイプ | ディレクト・ドライブの紡錘 | |
| 紡錘モーター力 | kw | 7 （Ps1）/15 （Pmax） |
| 紡錘モーター トルク | N.m | 45 （Ms1）/95 （Mmax） |
| Max.spindleの速度 | rpm | 12000 |
| 用具の雑誌容量 | 24T腕 | |
| 用具のすねのタイプ | HSK-A63 | |
| 最高用具の重量 | kg | 8 |
| Max.toolのdiamater （隣接した用具なしで） | mm | 75 |
| Max.toolの長さ | mm | 300 |
| 叩く範囲（鋼鉄） | M3-M24 | |
| Max.drillingの直径（鋼鉄） | 36 | |
| 正確さを置くX/Y/のZ軸 | mm | 0.008/0.008/0.008 |
| X/Y/のZ軸の反復性の正確さ | mm | 0.005/0.005/0.005 |
| 正確さを置くB/Cの軸線 | インチ | 10"、8つ |
| B/Cの軸線の反復性の正確さ | インチ | 4"、3つ |
| CNCのコントローラー | SIEMENS SINUMERIK 840Dsl、HEIDENHAIN iTNC640 | |
| 機械次元（L/W/H） | mm | 5242*4650*3260 |
| 機械重量 | kg | 8000 |
標準的な構成
●球ねじおよび線形案内面
●鎖タイプのチップ輸送装置および破片のカート
●エアコン
●24T腕タイプATC
●紡錘の空気打撃
●堅い叩くこと
任意
●40T腕タイプATC
●15000rpmディレクト・ドライブの紡錘
●紡錘を通したspindle/7Mpaの冷却剤を通した2Mpa冷却剤
●3線形スケール（Heidenhain）
問い合わせを直接私たちに送ってください.
