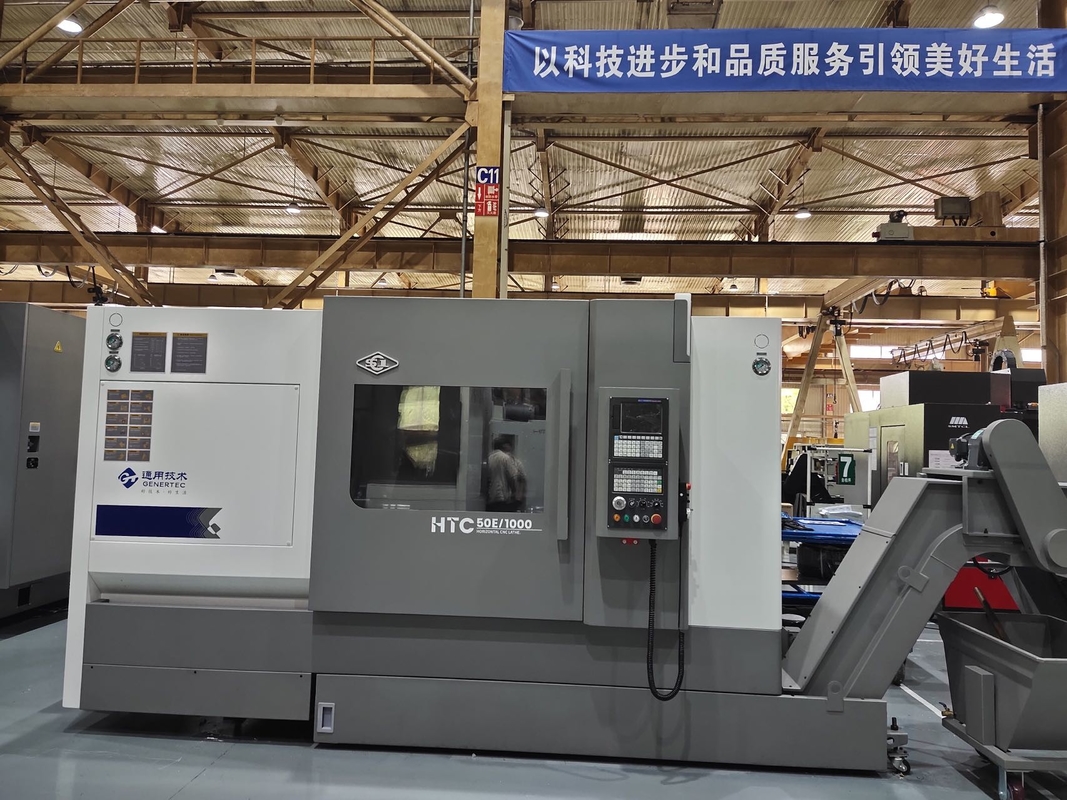

HTC50E/1000
SMTCL SYMG HTC50E/1000の横の傾いたベッドCNCの旋盤機械GSK FANUC A2-8紡錘
I.Machine用具の特徴
1.High剛性率の必要なベッド
切れるときこの一連の工作機械は45°傾斜の必要なベッドを、力より安定している採用する。心押し台およびサドルの柵の延長スパン ベッドのサドルおよび心押し台の剛性率を非常に改善する。
2.高速、高い剛性率および高精度の紡錘
必要な紡錘の構造のサイズは高い剛性率および高速に会うために最大限に活用される。注意深いアセンブリを通して、紡錘は低温の上昇、小さい熱変形および高精度の特徴の最も理想的な精密を、達成する。
3.High剛性率の心押し台
心押し台はよい回転正確さの特徴の内部の袖の小さい紡錘の構造を、採用し、ベッドのサドルを通して調節される高い剛さは、全心押し台ボディの位置粗い場合もある。
4.High剛性率の供給システム
働く温度の増加によって、鉛ねじの位置の正確さおよび球ねじのシステム剛性率を保障するために引き起こされる償うためには、鉛ねじ延長を鉛ねじはアセンブリの前のある程度の熱延長に従って、正確さの温度の上昇の影響を除去するために前伸び、前きつく締められる
5.High堅いサーボ タレット
サーボ12の場所のタレットは採用される。タレットは用具の残り、無言、高速、大きいトルクおよび速い用具の変更の速度のサーボ運転された油圧ロック・モード、である。タレットの中の錠オイル シリンダーは用具の変更および位置の高精度がある、一致しカッターを先そして後方に変え重い切断に抗できる精密な凹面の凸の歯のポジシァヨナーによって。
6.Slideガイド構成
HTC50シリーズ任意滑走の柵の構造、重いのために適したより高い剛性率。
II.Theの主要な技術的な変数
| 項目 | 単位 | HTC50E | |
| ベッド上の振動の最高の直径 | mm | 700/670/670 | |
| 最高の切断長さ | mm | 1000/1500/2000 | |
| 最高の切断直径 | mm | シャフトØ 500/Disc Ø550 | |
| スライドの最高の回転直径 | mm | Ø 500 | |
| 紡錘の鼻 | A2-8 | ||
| 紡錘の穴径 | mm | 80 | |
| 紡錘の速度範囲 | r/min/Nm | 50 〜 3500/344 GSK | |
| 主要なモーター30分/連続的 | kW | 30/22 | |
| 標準的なチャックの直径 | インチ | 10 | |
| X/Z軸線の動きが速い速度 | m/min | 24/24 | |
| Ｘ軸旅行 | mm | 320 | |
| Z軸旅行 | mm | 1050/1550/2050 | |
| 心押し台のクイルの直径 | mm | Ø 120 | |
| 心押し台の袖旅行 | mm | 150 | |
| 心押し台旅行 | mm | 800/1300/1800 | |
| 心押し台の袖の先を細くすること | モールス | 5# | |
| 標準的な用具のタレットのタイプ | 横の12の場所のサーボ タレット | ||
| 用具のサイズ | 外的な用具 | mm | 25x25 |
| ボーリング棒直径 | mm | Ø40/Ø32/Ø25/Ø16 | |
| 最も近いカッターを選ぶためにカッター ヘッドできる | 缶 | ||
| 最高。負荷軸受け | ディスク タイプ | kg | 200 |
| シャフトのタイプ | kg | 800 | |
| 機械重量 | kg | 7000/8500/10000 | |
| 機械長さの×の幅の×の高さ | mm | 3700x2210x2200 4300x2210x2200 4900x2210x2200 |
|
III.Mainの正確さ
| 検査項目 | 工場標準 | |
| 機械精度 | IT6 | |
| 工作物の円形 | 0.0025mm | |
| 機械化の工作物の直径の一貫性 | 0.016mm/300mm | |
| 工作物の平坦 | 0.020mm/Ф300mm | |
| 機械で造られた工作物の表面の粗さ | Ra1.25μm | |
| 正確さの位置 | Ｘ軸 | 0.010mm |
| Z軸 | 0.012mm | |
| 0.015mm | ||
| 0.020mm | ||
| 0.025mm | ||
| 0.030mm | ||
| 正確さを置くことを繰り返しなさい | Ｘ軸 | 0.005mm |
| Z軸 | 0.006mm | |
| 0.007mm | ||
| 0.010mm | ||
| 0.013mm | ||
| 0.016mm | ||
IV.Standard構成および主要な購入された部品表
| 付属品の名前 | 指定およびモデル | 製造業者 | 注目 |
| 数値制御システム | GSK988TA | GSK | |
| 主要なモーター | ZJY265-22 | GSK | |
|
Ｘ軸モーター （ブレーキと） |
130SJT-MZ150 | GSK | |
| Z軸モーター | 130SJT-M150 | GSK | |
| 紡錘軸受け | 120X180X46 | 輸入される | |
| 120X180X54 | |||
| 110X170X45 | |||
| Ｘ軸の鉛ねじ | 40x10 （diaФ40は、10）を導く | 国内 | |
| Z軸の鉛ねじ | 50x12 （diaФ50は、12を導く） | 国内 | |
| ガイド・レールの形態 | 球の線形ガイド | 国内 | |
| Ｘ軸ねじ軸受け | 30x62x30 （2グループ） | 輸入される | |
| Z軸ねじ軸受け | 40x90x40 （2グループ） | 輸入される | |
| 油圧チャック | 10 （中型の固体） | 台湾か韓国 | |
| 心押し台 | 袖なしで締まる手動心押し台 | 私達の工場のアセンブリ | 締まり、掛け金を降ろす手動支承板 |
| タレット | 12の場所のサーボ タレット | IEEPO | 100つの中心の高さ |
| チップ輸送装置 | 国内 |
