起源の場所:
中国
ブランド名:
HD TECH
証明:
ISO certification
モデル番号:
HK500LI

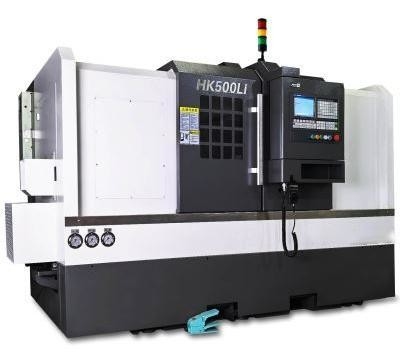

HKシリーズ ツールポスト CNC lathes HK500LI CNC lathes
HK500LI CNC lathesは,斜めベッドボール (コラム) の線形ガイドレールを使用した実用的な加工機械ツールの一種であり,製品の構造は成熟し,安定し,信頼性の高い性能です.軸を認識することができます.円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形,円形小規模・中規模・批量製品加工機械,ハードウェア,自動車,衛生用アクセサリー加工に適しています.
主な技術パラメータ
| ポイント | モデル | HK500LI |
| 加工範囲 | ベッドに振り回して | d500mm |
| 最大回転直径 (ディスク型) | d400mm | |
| 最大回転直径 (軸型) | d250mm | |
| 最大加工長さ | 800mm | |
| 穴の直径を通る最大バー | d52mm | |
| センター間の距離 | 850mm | |
| X/Z 軸横断 | X軸の有効移動 | 210mm |
| Z軸の有効移動 | 850mm | |
| X について,Z軸 速食速率 | 20m/min | |
| X,Z 軸の線形ガイドレール | 35/35 (ローラー) | |
| 鉛螺栓の直径/X,Z軸のピッチ | 3210/3210 | |
| X,Z 軸のサーボモーター | 15/15Nm | |
| スピンドル | スピンドル鼻 | A2〜6 |
| スピンドルホールの直径 | d66mm | |
| マックス スピンドル速さ | 4000回転/分 | |
| スピンドルのモーターパワー | 11 kw | |
| チャックと釣りシリンダー | 8インチ | |
| 加工精度 | X,Z 軸の位置付け精度 | ±0.006mm |
| X,Z 軸の Popeatability 精度 | ±0.005mm | |
| 尾根 | 尾根の袖の角形 | MT-5 |
| マックス・トラベリング テイルズ・ロック・マッシュ | 100mm | |
| 尾根の圧力範囲 | 8〜25パ | |
| テイルストック移動モード | シールドライブ,水力ロック | |
| ツール | ツールの棒規格 | 25*25 |
| 退屈なツールバー | d32mm | |
| ターレット (ツール標準) | 80 中央の高さ 8 駅 | |
| その他の仕様 | ベッド構造 | 45° の傾き |
| 外の次元 | 総寸法 (L*W*H) | 2855*1580*1875 |
| 機械の重量 | 3300kg |
構造上の利点
製品の特徴:
機械の床構造は高強度ミハナイト鋳鉄の形状を使用し,熱バランス設計で45°傾斜床構造を有する.したがって,機械は以下の特徴を持っています:高性能,高安定性,柔軟な操作が容易内部および外部の円面,角形表面,表面,端面 (インチシステムスレッド,メトリックスレッド,角糸とスレッド),掘削,リミング,穴を掘るなどこの機械は,ワークショップで大量加工するのに適しています.

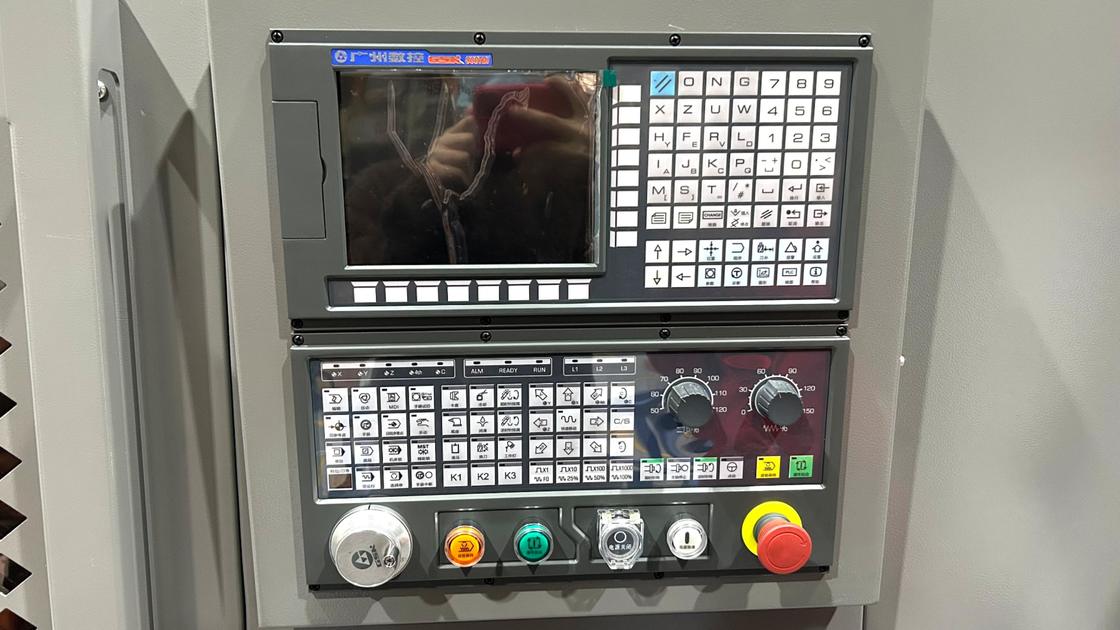

高安定性の電子制御システム:
電気箱の配送ラインはCE安全基準に準拠しています.電気部品は世界的に有名なブランドを使用します.制御システムが動作する間,合理的な熱バランスと電気干渉の設計は外部の干渉の影響を受けない.
高速高硬さスペンドル:
スピンドルは台湾から輸入されたものを使用している.NSK p4グレードの角球軸承がスピンドルの内側に設置されている.前部3と後部2の組立は,軸向と半径方向の硬さと作業精度を保証する. スピンドルとキャビネットの接触面は,スクラップされています.したがって,高速でスピンドルを動かすとき,スピンドルは静かであり,振動は最小限に抑えられ,熱を散らすことができます.
高硬さ線形ガイドウェイと高精度ボールスクリュー:
X,Z 軸は,ハイグリディティ (ハイウィンとPMIは台湾から輸入されている) の線形ガイド方式を使用します.計算と分析を通じて,トラックとトラック間隔は最高の設計を使用します.低抵抗性と高硬さx.Z軸は高精度C3磨きボールスクリューを使用します.固定エンドの両側では,NSKまたはFAGの組み合わせ型の60°斜角ボールベアリング補助サポートを使用します.作業の精度を保証するために2つのシャフト端がプレテンション設計を使用速度は30m/minで,作業効率を向上させ,処理時間を短縮できます.
精密液圧ターン (CNC回転機用ターンシリーズ用標準配件):
ターレの回転は,サーボモーターによって動かされます. 両側に回転し,最短距離でツールを選択できます. ツール変更は迅速です.
シップコンベヤー (オプション):
処理材料によって,あなたはチェーンチップコンベアーを選択することができます. 簡単な保守はマシンボディのためにです. このように.操作者は効率的にチップを外し,簡単に機械の体をきれいに保つことができました.
自動バーフィッダー (オプション):
オイルバスタフィッダー
スイングアームコンベアベルトフィッダー
メカニカルアーム
柔軟な生産ライン
シップコンベア
オイルバスタフィッダー
メカニカルアーム
スイングアームコンベアベルトフィッダー
ハイドロリック尾根位置速度,正確,すべての種類の長い短作業部品に適しています
水力切断塔は,重い切断力,強い実用性に対応することができます
産業用
試料のサンプル:
Q1:どうやって引上げを得られるの?
A: その通り購入の要求事項を マッサージに書き留めてください できるだけ早くお返事します
Q2: あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
A: その通り効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q3:保証条件は?
A: その通り機械の貨物表から12ヶ月間,欠陥のある部品を交換します.
Q4:なぜあなたの会社を選んだのですか?
A: その通り製品開発,設計,製造,組み立て 生産プロセスのすべてが 工場間で行われ 生産チェーンが完成しますユーザのニーズとして選択することができます..
Q5: 標準アクセサリーは価格に含まれていますか?
A: その通りそう,すべての価格には 標準アクセサリーが含まれています.
Q6:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
A: その通り機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q7: 最適な機械をどうやって選べますか?
A: その通りあなたの仕様や製品の図表をリストしてください,私たちはあなたのために最も適切なマシンを選択します.
Q8: 会社の主要製品は何ですか?
A: その通り私たちはあらゆる種類の機械に特化したものです. 例えば,CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです.
Q9 支払条件は?
A: その通りT/T 注文時に 30%の初期支払い,出荷前に 70%の残金支払い.
不可逆の信用証
問い合わせを直接私たちに送ってください.
