起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
IT35シリーズ

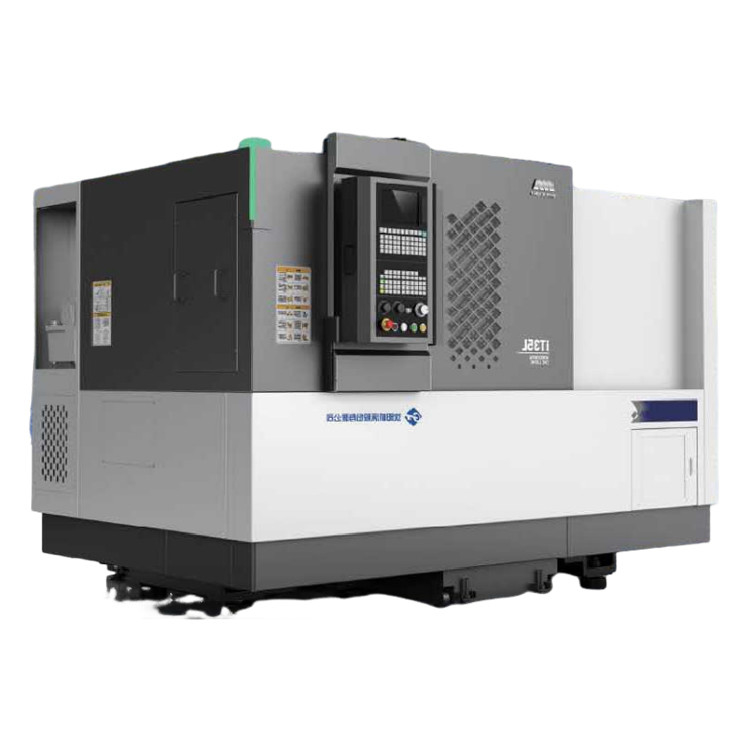

製品説明:
ITシリーズ水平 CNCトートンは,すべての種類のディスクと短い軸のパーツを処理するのに適しています,端面と端溝,外側の円と内部の穴糸を回すことができます.溝と回転表面,その他の幾何学的特徴自動車,ベアリング,エンジニアリング機械,非鉄金属および効率的で,大量の,高精度加工のローータリー部品のための他の産業の要求を満たすことができます.
製品の特徴:
1高い硬さ
* 機械の構造を最適化するために有限要素分析
* ベッドは,合理的なバーレイアウトで高品質の鋳物で作られています

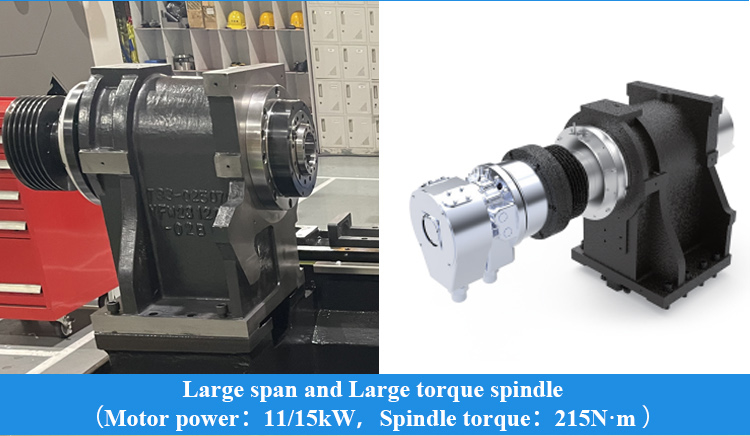

* 大幅なスパン,大きなトルクスピンドルの配置,切断硬度を向上させる
* 精密なスクレイピングプロセス,接続の硬さを向上させる
|
ポイント
|
ユニット
|
仕様
|
||
|
IT35
|
IT35L
|
|||
|
最大回転直径
|
mm
|
Φ360
|
||
|
最大回転長さ
|
mm
|
350
|
500
|
|
|
ベッドの上での最大振動
|
mm
|
Φ580
|
||
|
マックススイングスライド
|
mm
|
Φ360
|
Φ330
|
|
|

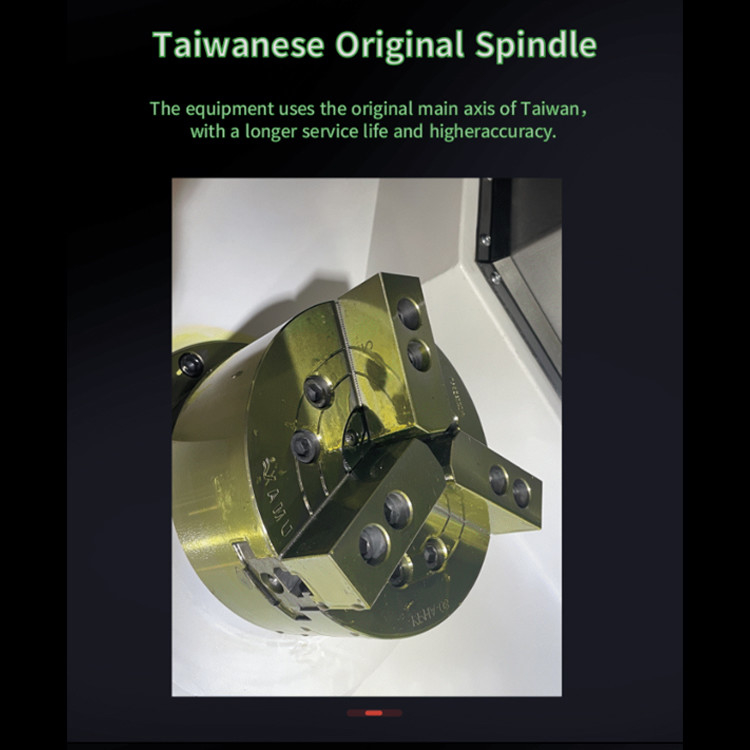

スピンドル
|
スピンドル鼻
|
|
A2〜6
|
|
|
前向きな軸索
|
mm
|
100
|
||
|
スピンドルの角と穴の大きさ
|
|
1:20;Φ70
|
||
|
スピンドルの穴から
|
mm
|
Φ65
|
||
|
最大日
|
mm
|
Φ50
|
||
|

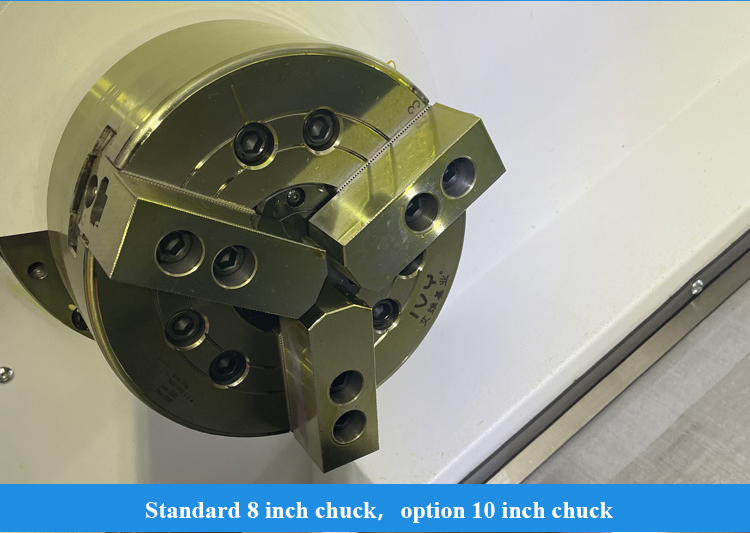

チャックサイズ
|
インチ
|
8
|
||
|
スピンドル速度
|
r/min
|
4000
|
||
|
スピンドルの定数トルク
|
Nm
|
157.5 ((666r/min)
|
||
|
最大 スピンドルトルク
|
Nm
|
215 ((666r/min)
|
||
|
最大出力モーター連続/30分
|
kW
|
喜び を 味わう 方法
|
||
|
栄養
|
X/Z 速走
|
m/min
|
30
|
|
|
X/Z 最大速度
|
m/min
|
30
|
||
|
x 軸移動
|
mm
|
200
|
||
|
z軸移動
|
mm
|
350
|
510
|
|
|

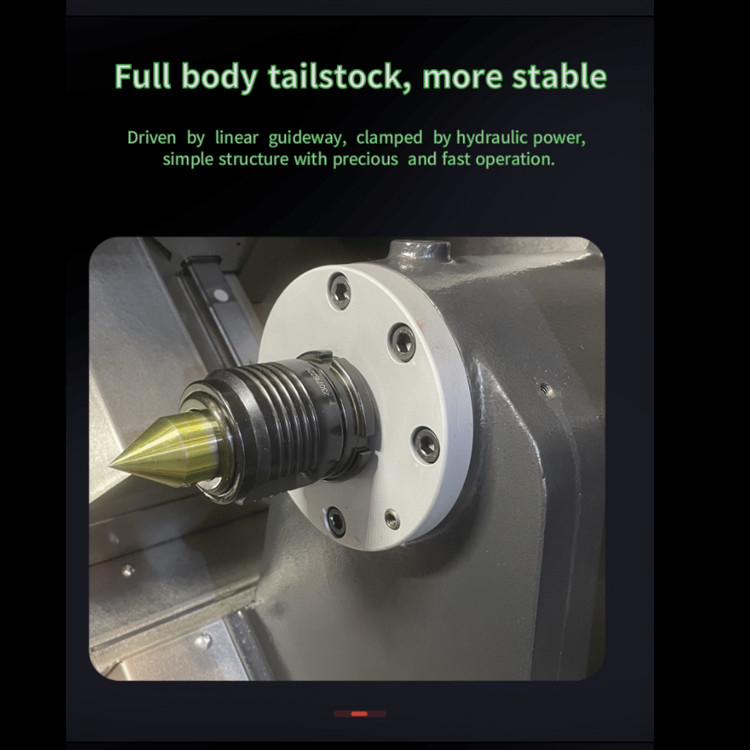

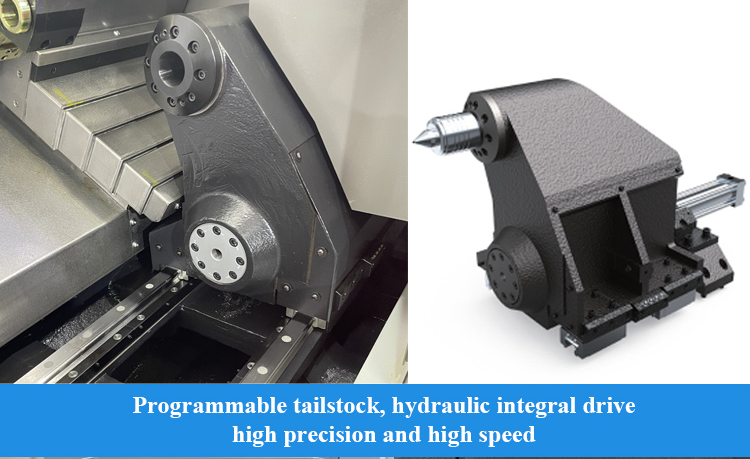

尾根
|
テイルストック旅行
|
mm
|
はい
|
400
|
|
ドライブタイプ
|
|
はい
|
シリンダー駆動
|
|
|
最大高速移動速度
|
m/min
|
はい
|
8
|
|
|
振動作業部品の最小長さ
|
mm
|
はい
|
120
|
|
|
バックストック
|
モース文字
|
はい
|
MT-5
|
|
|

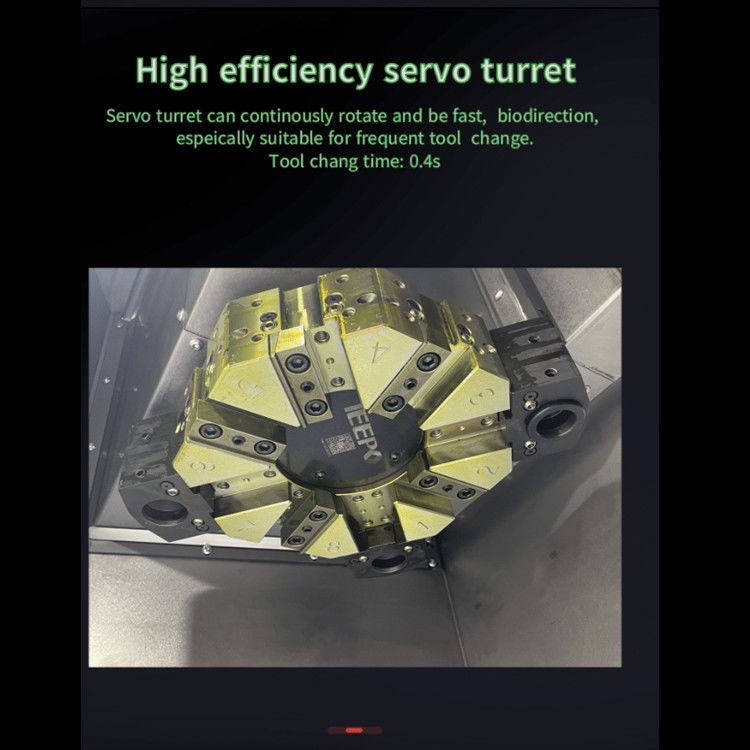

塔
|
ターレットタイプ
|
|
横軸8駅のサーボターン
|
|
|
中央の高さ
|
mm
|
80
|
||
|
ローター式位置付け
|
セック
|
±16
|
||
|
カッターが近くのツールを選択できるかどうか
|
|
そうだ
|
||
|
末端ツールホルダー
|
mm
|
25×25
|
||
|
退屈なツールホルダー
|
mm
|
Φ40
|
||
|
減速器の袖
|
mm
|
Φ32
|
||
|
冷却チップの除去
|
冷却ポンプの圧力
|
バール
|
0.9
|
|
|
冷却ポンプ流量
|
L/分
|
40
|
||
|
タンク容量
|
L について
|
150
|
160
|
|
|
チップ抽出器の形式
|
|
右側のチェーンプレート
|
||
|
積載
|
ディスク型部品
|
体重
|
150 チョックと他のアクセサリーを含む
|
|
|
軸部品
|
体重
|
300 チョックと他のアクセサリーを含む
|
||
|
ほか
|
スピンドルの中心はベッドの底から高い
|
mm
|
108+0
|
|
|
体重
|
体重
|
3300
|
3600
|
|
|
パワー
|
kVA
|
27
|
||
|
総寸法
(L*W*H) (L*W*H) |
mm
|
2330×1675×1760
|
2550×1675×1760
|
|
産業用:
私たちのサービス:
1配送前に組み立ててデバッグする
