起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
T5シリーズ
製品説明:

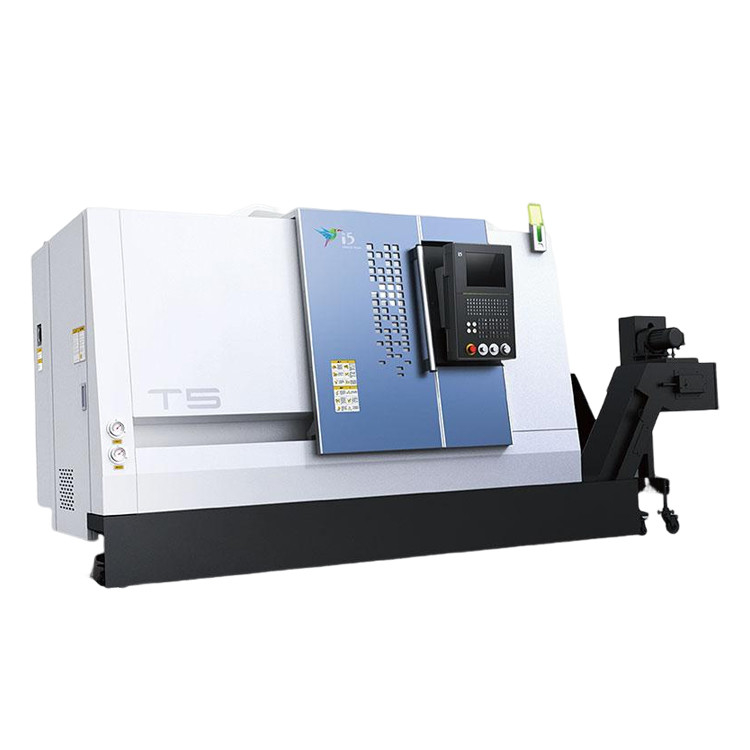

T5Qシリーズの水平 CNC lathesは,インテリジェント制御技術と先進的な製造技術を組み合わせ,高精度,高効率,高切断硬さを持っています.設計を最適化するために使用される有限要素分析ソフトウェア部品の変形を軽減し,機械全体の最適な構造を達成する.主な鋳造は,すべて高強度鋳鉄材料で作られています切断過程で振動を最小限に抑え,加工精度と切断安定性を向上させる.
製品の特徴:
1高精度で
|
ポイント
|
ユニット
|
仕様
|
コメント
|
|
|
最大回転直径
|
mm
|
160
|
|
|
|
最大回転長さ
|
mm
|
160
|
異なる固定装置のパラメータの変更
|
|
|
ベッド上の最大振幅
|
mm
|
Φ420
|
|
|
|
横スライド上の最大スイング直径
|
mm
|
Φ160
|
|
|
|

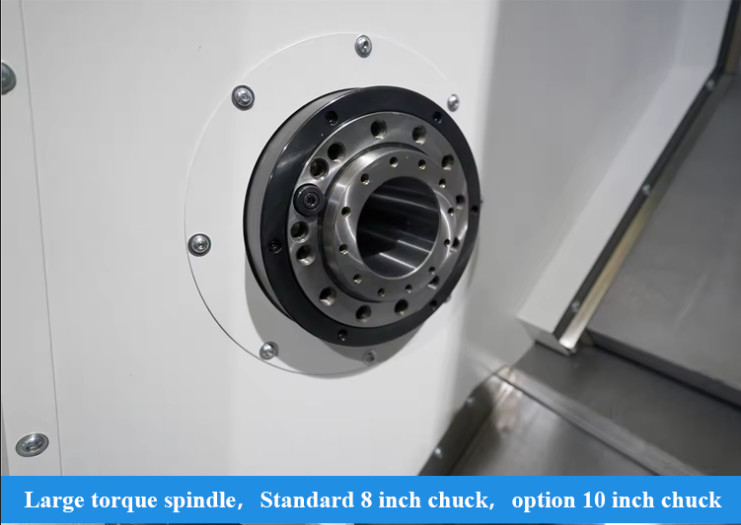

スピンドル
|
スピンドルノースの種類
|
|
A2-5
|
|
|
前のベアリングの中径
|
mm
|
Φ90
|
|
|
|
スピンドル・ボールのコナー
|
|
1:20;Φ62
|
|
|
|
スピンドルの穴
|
mm
|
Φ56
|
|
|
|
マックス.バー直径を通して
|
mm
|
Φ44
|
|
|
|
標準チャック直径
|
インチ
|
8
|
|
|
|
マックス スピンドル速度
|
r/min
|
5000
|
シャックと固定装置の制限がある場合
|
|
|
スピンドルのノーマルトルク
|
Nm
|
35 ((200r/min)
|
|
|
|
マックス スピンドルトルク
|
Nm
|
70 (~150r/min)
|
|
|
|
メインモーター出力連続 /30分
|
kW
|
7.5/11
|
メカニカル・スピンドル
|
|
|
2つの軸
|
X/Z 軸の高速横断
|
m/min
|
30
|
|
|
X軸移動
|
mm
|
145
|
|
|
|
Z軸移動
|
mm
|
205
|
|
|
|

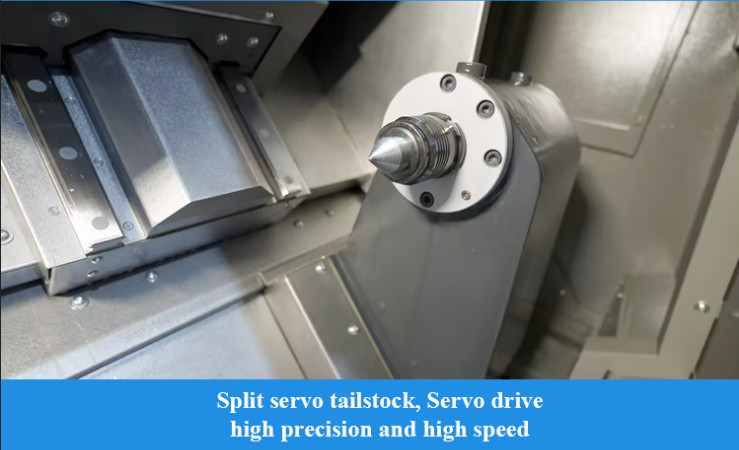

尾根
|
テイルストック旅行
|
mm
|
-
|
|
|
尾根の羽の角
|
モース文字
|
-
|
|
|
|
塔
|
塔形
|
|
横軸 8 ポジション サーボターン
|
|
|
塔の中央高さ
|
mm
|
63 |
|
|
|
ターレの回転 位置位置の精度
|
セック
|
±16
|
|
|
|
近くで切断機を選択できるかどうか
|
|
そうだ
|
|
|
|
ほか
|
スピンドルの中心から床底までの距離
|
mm
|
926
|
|
|
機械の純重量
|
体重
|
2600
|
|
|
|
総電源容量
|
kVA
|
23
|
|
|
|
総寸法 (長さ × 幅 × 高さ)
|
mm
|
1750×1650×1650
|
総寸法
|
|
産業用:
私たちのサービス:
1配送前に組み立ててデバッグする
