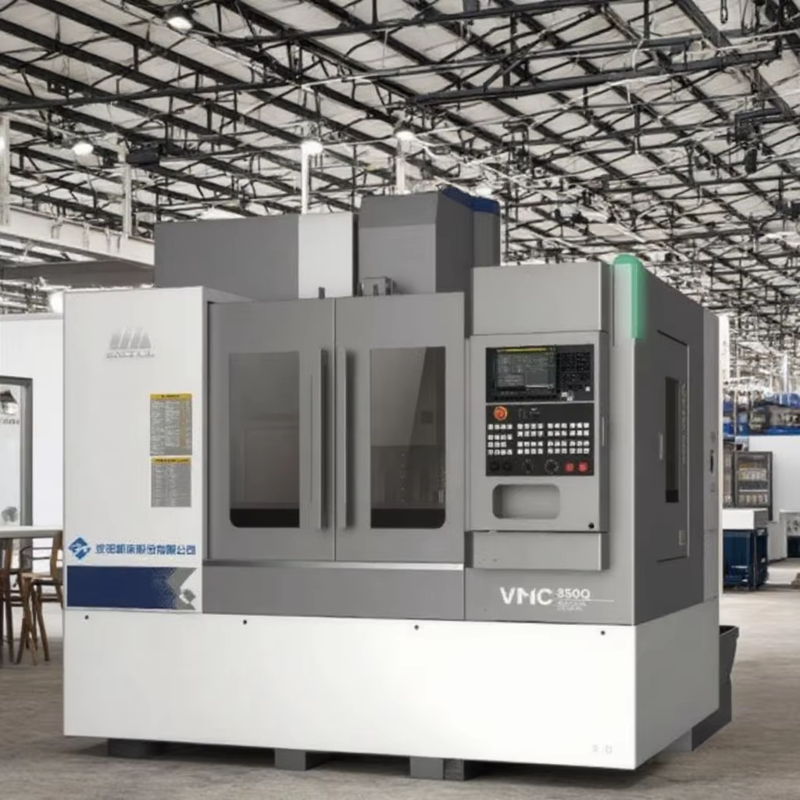

SMTCL FANUC コントローラー 10000rpm CNC フリースセンター VMC850Q 垂直加工センター VMC マシン
製品詳細
| ブランド名: | SMTCL | モデル番号: | VMC850Q |
|---|---|---|---|

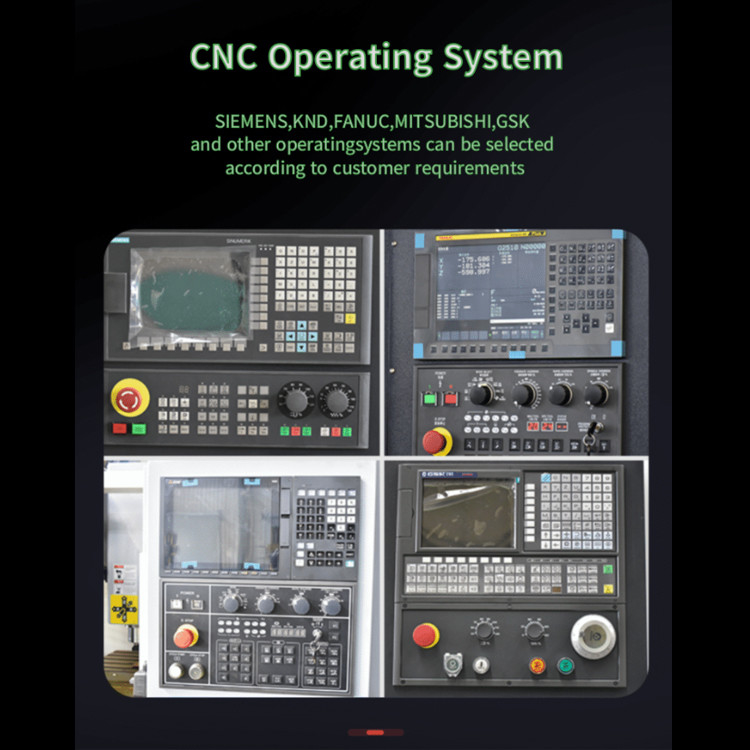

| キーワード: | CNCの縦のマシニング センター | CNC制御システム: | Fanuc/Siemens/Mitsubishi について |
| テーブルサイズ (L×W): | 1000×500 | テーブルの上での最大負荷: | 600kg |
| X軸移動量: | 850mm | Y軸移動量: | 500mm |
| Z軸移動量: | 540mm | A.T.C.: | 24 ロボットアームのATC |
| ハイライト |
垂直型CNCフライジングセンター,垂直 CNC VMC マシン,CNCフレーシングセンター 1200×500 |
||
製品説明
CNCフレーシングセンター VMC850Q垂直加工センター FANUCコントローラー CNCVMCマシン
- 高硬さと高耐震設計;ベッド,スライド,柱の内部肋骨構造の再配置
- 超精密加工:マイクロメートルレベルのインターポレーション性能,表面精密磨削 Ra値は0.6um以内,針型部品直径0.08mm
- より大きな加工ストローク,Y軸ストロークは550mmに増加し,より多くの部品を加工するのに適しています
- 輸入されたローラーガイド,スクリュー,ベアリング,台湾スフィンダル,台湾ツールマガジン
- 完全に閉ざされたツールマガジン,様々な材料の部品を加工するのに適し,保守頻度を減らす
- ベッドの高空洞と水タンク容量の増加
- 高性能の電気スピンドル,光学エンコーダー,スピンドル冷却 (オイル冷却/水冷却機) など
- 自動化インターフェイスは保留され,強力な自動化統合の利点
- プロのシミュレーション設計,全次元的な科学的な最適化, さらに先進的な製造プロセスと厳格なテストシステムによって検証,特殊な加工品質を達成する完全に解き放たれた,様々な部品に完全に適応した優れた切断性能
- ベッドの8フィートの支柱
- 厚いサドル空洞
- 柱のガイド表面の独立系肋骨支柱
- スピンドル速さ 10000rpm
- 3軸高速移動 48/min
- エラー補償技術
- 3軸移動 850/550/540mm
- 定量化されたプロセス基準
- 加工精度 IT6級
- 7セットのバッチ性能試験装置,7セットの切断試験装置
- 性能試験項目22点と切断試験項目25点
- 部品名: ツール関節マーク試験品
- 産業:新エネルギー自動車,ロボット;材料 (AL6061)
- 部品の寸法: 200*150*20mm
- 部品の表面上の道具関節の痕跡
- 機械のスフィンダと機械の安定性
- 表面品質要件
- 部品名:D0.2mm彫刻加工
- 産業:半導体,医療など;材料:AL7075
- 部品の寸法: φ40*30mm
- 機械の位置の弱い硬さ,変形しやすい
- 試験 機械 ツール の 供給 制御 と 安定性
- ツール・ランアウトとツール設定の正確な制御
- 表面の穴を外す技術
| ポイント | ユニット | VMC850Q | VMC1000Q | VMC1100Q | |
| 容量 | X軸移動 | mm | 850 | 1000 | 1100 |
| Y軸移動 | mm | 500 | 500 | 620 | |
| Z軸移動 | mm | 540 | 540 | 600 | |
| スピンドルの鼻からテーブル表面へ | mm | 120〜660 | 120〜660 | 120から720 | |
| スピンドルの鼻から柱の表面へ | mm | 640 | 640 | 743 | |
| 作業台 | テーブルサイズ (L*W) | mm | 1000*500 | 1200*500 | 1300*610 |
| テーブルの上での最大負荷 | 体重 | 600 | 600 | 1000 | |
| Tスロットサイズ | mm | 18*5 | 18*5 | 18*5 | |
| スピンドル | スピンドル速度 | rpm | 10000 | 10000 | 10000 |
| スピンドルの角型/スピンドルの幹 | mm | 7/24 収縮 | 7/24 収縮 | 7/24 収縮 | |
| BT2 医療 | BT2 医療 | BT2 医療 | |||
| スピンドルモーター | kw | 75月11日 | 75月11日 | 喜びを味わいましょう 15/11 | |
| 最大出力トルク | N.m | 35.8/70 | 35.8/70 | 52.5/955 | |
| スピンドル駆動型 | シンクロン歯帯 | ||||
| 道具 | ツールホルダーモデル | MT3 医療機関 | |||
| 引くストッドモデル | MAS 403 P40T-I | ||||
| 飼料率 | X,Y,Z 速行 | m/min | 48/48/48 | ||
| 3軸モーターパワー (X/Y/Z) | kW | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| 3軸モータートルク (X/Y/Z) | N·m | 20/11 (日) | 20/11 (日) | 20/20/20 | |
| 切断料の最大速さ | mm/min | 1〜2000 | |||
| A.T.C. | タイプ | pc | ロボットアームのATC | ||
| モード | 最寄りのツールの選択 両方向 | ||||
| 容量 | パーツ | 24 | |||
| ツール最大長 | mm | 300 | |||
| ツール最大重量 | 体重 | 7 | |||
| マックス,あまりにもディスク ディア. - 満タン | mm | 80 | |||
| マックス,あまりにもディスク・ダイア.-隣接する | mm | 150 | |||
| ツール交換時間 (T-T) | 秒数 | 2.5 | |||
| テーブルから地面までの高さ | mm | 900 | 900 | 950 | |
| ほか | 総寸法 (L*WxH) | mm | 2400*2975*2840 (チップ輸送機を除く) | 2700*2975*2840 (チップ輸送機を除く) | 2940*3450*3050 (チップ輸送機を除く) |
| 機械の純重量 | 体重 | 5100 | 5400 | 6200 | |
| 総電力の需要 | KVA | 18 | 18 | 25 | |
標準設定:
|
選択式構成:
|
||||
- ポンプモーター産業: バルブボディ
- 自動車産業:シリンダーヘッドカバー
- 減速器:二次惑星ギアシャフト
ツールの関節マーク < 0.001 mm,国際的に有名なブランドの優れた品質に匹敵し,製品が自動車業界で加工される好ましいツールになるのを助けます.新しいエネルギーと他の産業
- 配送前に組み立ててデバッグする
- 24時間以内に返信して 問題を解決してください
- 1年間の無料修理サービス (人間による損傷なしのみ)
- 提供された総倉庫ソリューション
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
機械の貨物表から12ヶ月間,欠陥のある部品を交換します.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製品開発,設計,製造,組み立て 生産プロセスのすべてが 工場間で行われ 生産チェーンが完成します
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
