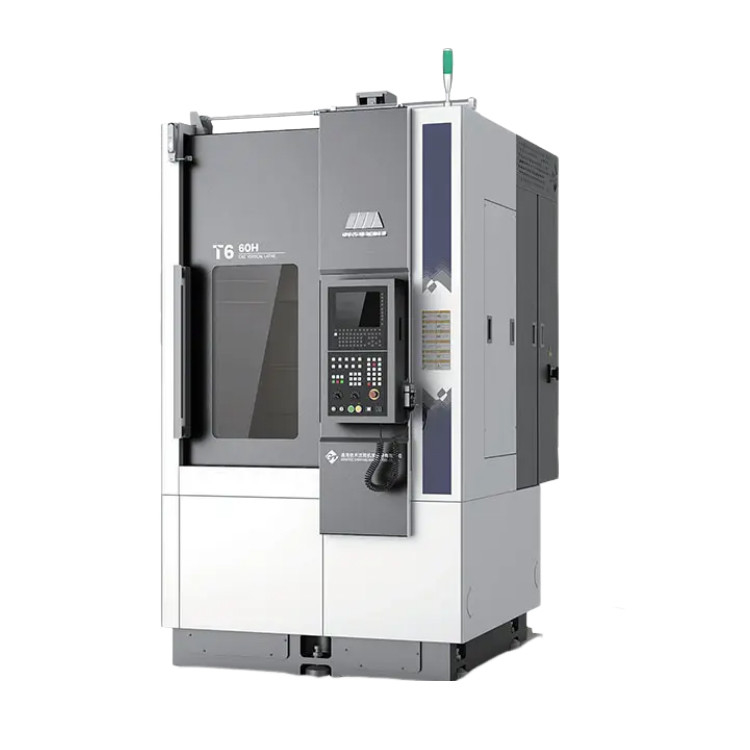

SMTCL 縦 CNC lathes T6 高精度 CNC 機械加工 メタル 垂直回転 lathes
製品詳細
| ブランド名: | SMTCL | モデル番号: | T6 |
|---|---|---|---|

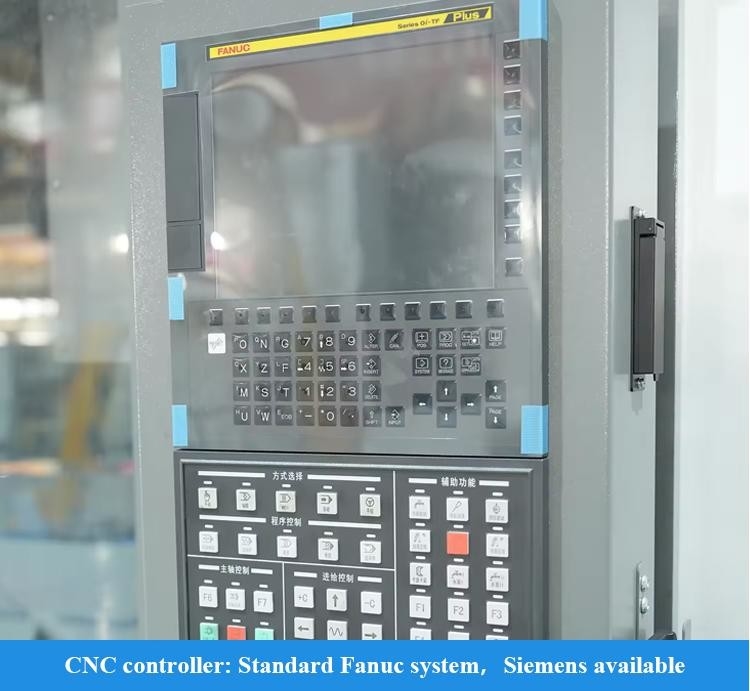

| 名前: | 垂直CNC回転機 | 制御システム: | SIEMENS GSK FANUC （任意） |
| 最大切断直径: | Φ850 | 振動直径最大: | Φ1000 |
| 最大切断高さ: | 850 | x軸旅行: | 480 |
| Z軸旅行: | 850 | 塔: | 横軸 8 ポジション サーボターン |
| ハイライト |
金属の垂直型CNC lathes,T6 垂直型CNC lathes,高精度垂直金属ターニングセンター |
||
製品説明

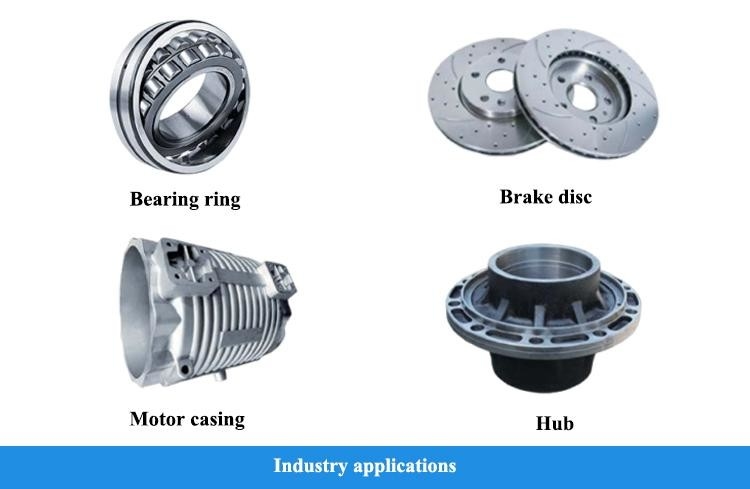

T6-QシリーズのCNC垂直回転機は費用対効果があり,操作が簡単で,高硬さと安定性があり,国内高品質の機能部品をサポートし,地面積が小さく,処理範囲が大きく,自動車業界に広く使用されているT6-Hシリーズの CNC垂直回転機は,新しいCNC垂直回転機の3世代の新しいアップグレードされた技術構造です.優れた硬さ, 安定性および加工精度, 輸入された高品質の機能部品をサポートし, 新エネルギー,自動車,ベアリングおよび他の加工業界で広く使用されています.顧客に優れた体験を提供するために.

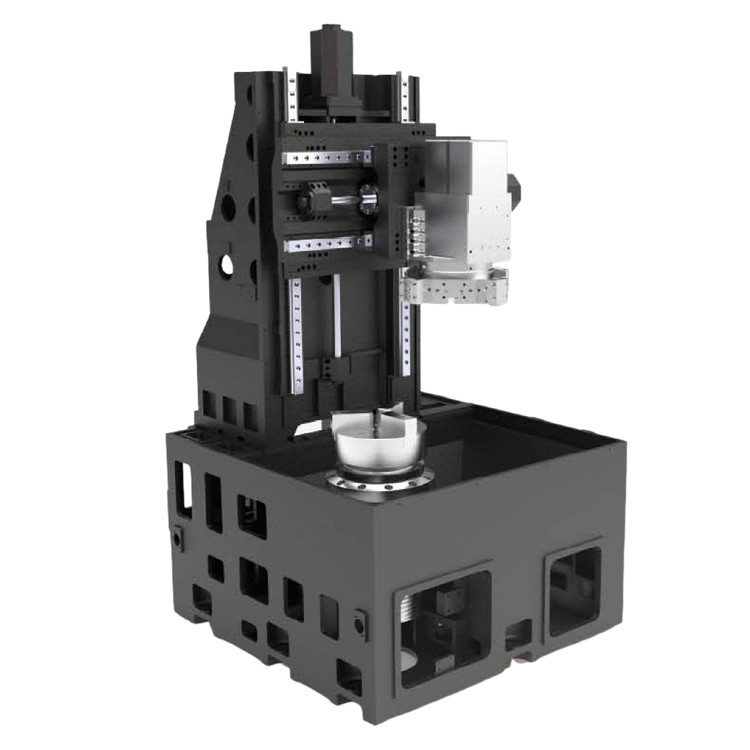

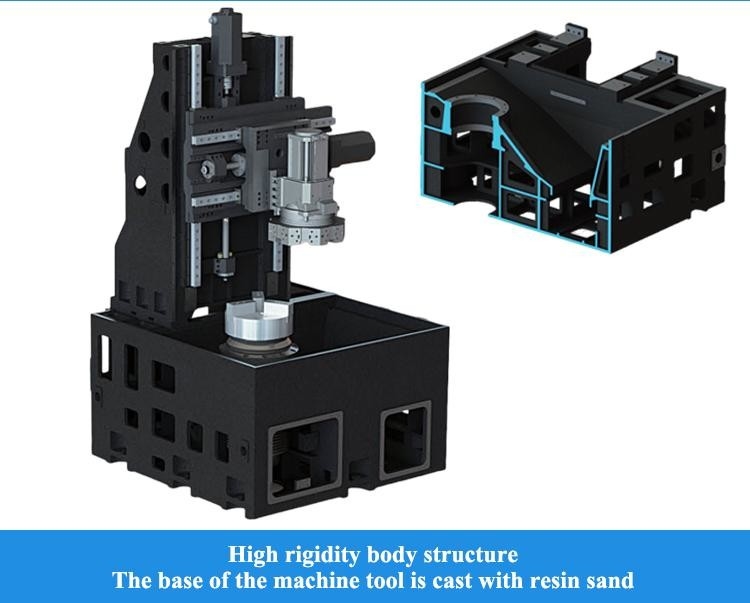

高硬度体構造
低重力,反重力
主な接触面
すべては,スクリップ方法によって解決,保持することができます
精度と安定性
重量切断

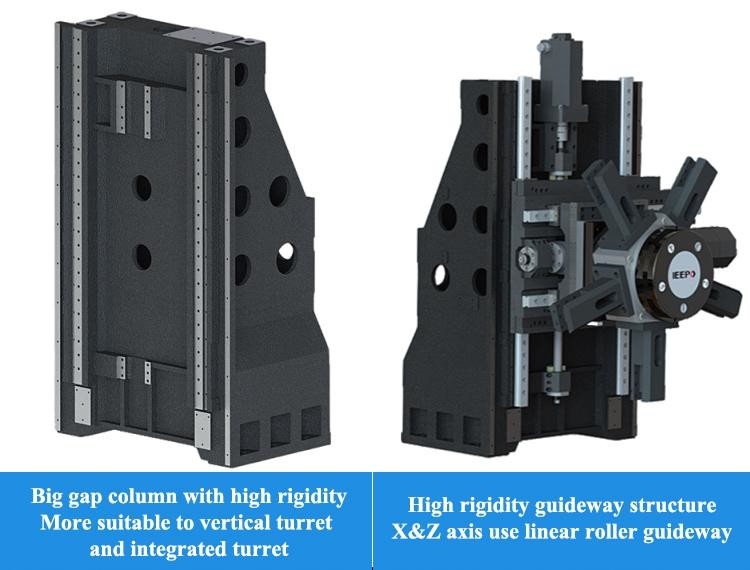

高硬さのある大きな隙間柱
形を変えたり,
垂直塔と統合
ターレット
高硬度ガイドウェイ構造
強い極端な
切断能力 580mm 長さ borig
棒は5mmの深さまで切ることができます
そして0.5mmの切断.
大角チップフラッシュのボディ
チップが積み重なって,チップが流れるのを避ける
機械加工を改善する
安定性

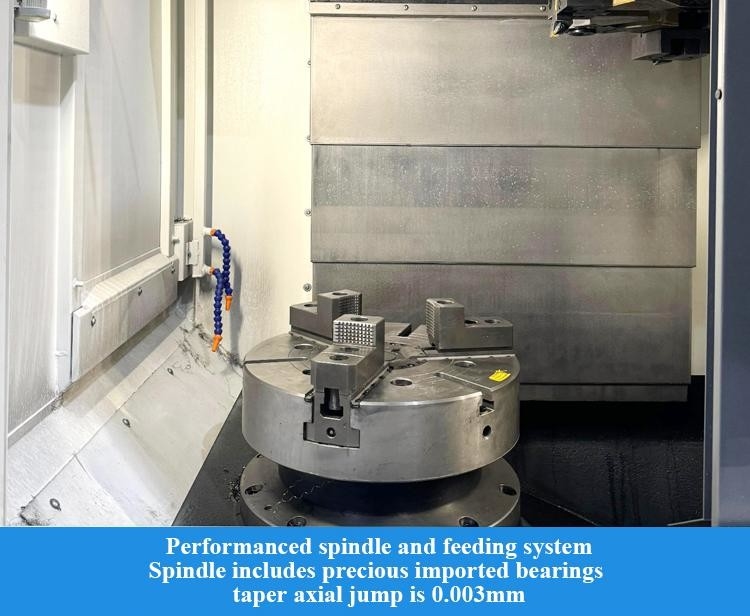

スピンドル・フィードリング・システム
高硬さで重度の切断で,非常に振動と熱誤差を減らす
機械加工プロセス,機械は誤差率が低く,効率が高い

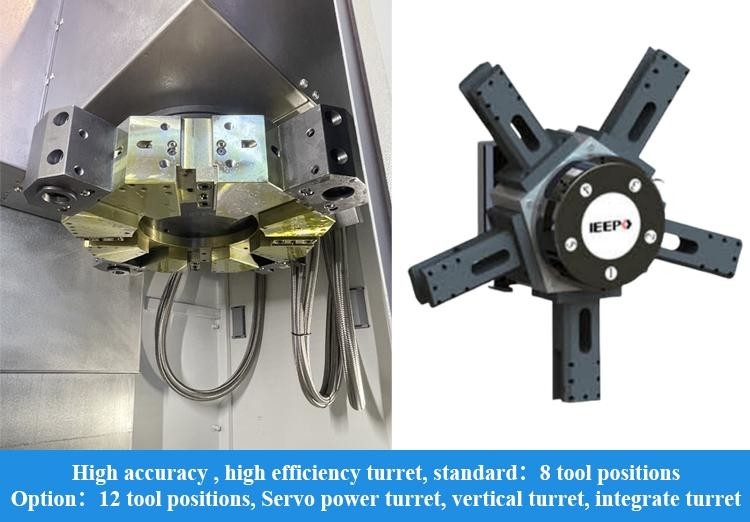

サーボパワーターレット,垂直ターレット,統合ターレット
◆垂直塔は,高い硬さを得ることができます,サーボローータリー,水力ロック,安定して右を使用
位置,特に深層内収納加工用のスーツ
|
ポイント
|
ユニット
|
T6- 35H
|
T6-50H
|
T6-60H
|
T6-85H
|
|
精度レベル
|
|
IT6
|
IT7/IT6
|
IT7/IT6
|
IT7/IT6
|
|
技術パラメータ
|
|||||
|
最大切断直径
|
mm
|
Φ350
|
Φ500
|
Φ600
|
Φ850
|
|
振動直径最大
|
mm
|
Φ500
|
Φ650
|
Φ700
|
Φ1000
|
|
最大切断高さ
|
mm
|
350
|
500
|
650
|
850
|
|
スピンドル
|
|||||
|
スピンドル鼻とコーナー
|
|
A2-8 A2-8
|
A2-8 A2-8
|
A2-11 2-11
|
A2-11 (A2-15)
|
|
標準チャックサイズ
|
インチ
|
10 (※ 12)
|
12 (※ 15,18)
|
15 (※ 18, 21)
|
21(24,32)
|
|
マックス スピンドル速さ
|
R/分
|
3000
|
1500/2500
|
1100/2500
|
1100/1500
|
|
マックス.スピンドルトルク
|
N/M
|
472
|
771
|
1158/1160 年
|
1910
|
|
メイン・モーター出力連続/30分
|
KW
|
15/18.5
|
18.5/26
|
18.5/26/22/30
|
22/30
|
|
Xザキス
|
|||||
|
X軸の高速横断
|
m/min
|
30
|
18/20 年
|
18/20 年
|
18/20 年
|
|
Z軸の高速横断
|
m/min
|
30
|
18/20 年
|
18/20 年
|
18/20 年
|
|
X軸移動
|
mm
|
200
|
290
|
330
|
480
|
|
Z軸移動
|
mm
|
400
|
530
|
653
|
850
|
|
塔
|
|||||
|
タイプ
|
|
横軸 8 ポジション サーボターン
|
横軸 8 ポジション サーボターン
|
横軸 8 ポジション サーボターン
|
横軸 8 ポジション サーボターン
|
|
中央の高さ
|
mm
|
100
|
100
|
125
|
160
|
|
ターレの回転式重複位置付け
|
│ │
|
±16
|
±16
|
±16
|
±16
|
◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 私たちは,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しました.
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化した 機械はCNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払い
