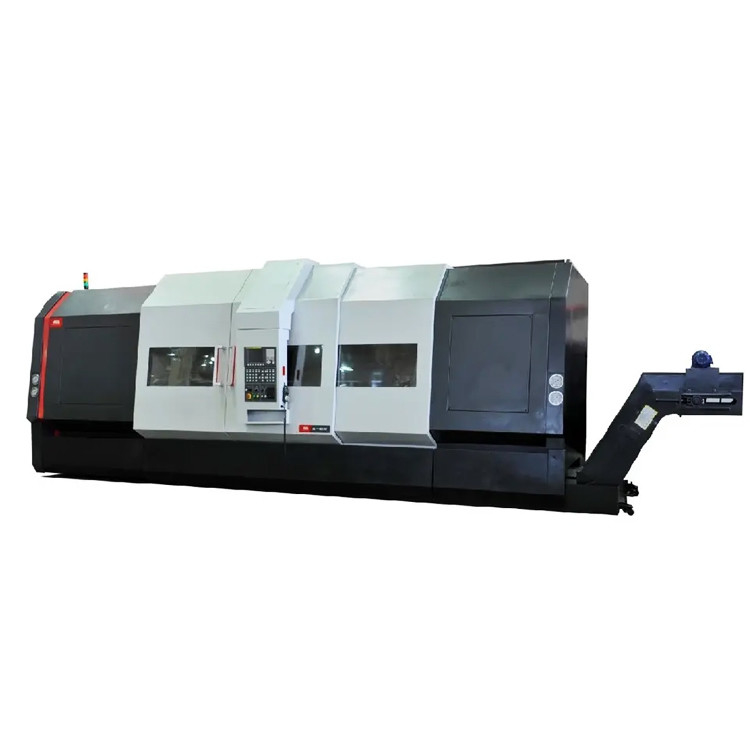

SMTCL重用斜床 CNC lathes HTC80水平式 CNC lathes フレーシングマシン
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC 80n |
|---|---|---|---|
| CNC制御システム: | GSK/FANUC/SIEMENS | CNCかどうか: | CNC |
| キーワード: | 中心回転,斜面床の機械回路 | 応用: | 多目的金属加工 |
| マックス。ベッドの上を揺れます: | Φ1000 | 最高。直径の切断: | Φ800 |
| 最大。切断長: | 1000/1500/2000/3000/4000 | 紡錘の腔線径・山径: | φ130 |
| ハイライト |
CNCの回転中心,CNC回転回転床のフレーズコンボ,重用水平斜面床回転機 |
||
製品説明
製品説明:
製品の特徴:
機械の操作や切断中に振動を効果的に排除し,信頼性を向上させ,
持続可能で安定した加工品質を顧客が獲得できるようにします
|
ポイント
|
ユニット
|
HTC 80nシリーズ
|
HTC 80tシリーズ
|
HTC 80nmシリーズ
|
|
マックス ベッドに振り向いて
|
mm
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
Φ950
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
|
マックス.車輪を振り回す
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
最大切断直径 (円盤/軸)
|
mm
|
Φ800
|
Φ800
|
Φ800
|
|
最大切断長
|
mm
|
1000/1500/2000/3000/4000
|
1000/1500/2000/3000/3500
|
1000/1500/2000/3000/4000
|
|
スピンドルの直径
|
mm
|
Φ130
|
Φ130
|
Φ130
|
|
スピンドル鼻の形
|
|
A2-11
|
A2-11
|
A2-11
|
|
最大直径,バーを通って
|
mm
|
Φ115 (水力空洞チャック)
|
Φ115 (水力空洞チャック)
|
Φ115 (水力空洞チャック)
|
|
メインモーター電源 (連続 / 30分)
|
kw
|
30/37
|
30/37
|
30/37
|
|
スピンドル速度の範囲/最大出力トルク
|
r/min
|
(メカニカル 2 ステップ) 20~1200 / 2450
|
(メカニカル 2 ステップ) 20~1200 / 2456
|
(メカニカル 2 ステップ) 20~1200 / 2450
|
|
チャック直径
|
インチ
|
15 円
|
15インチ
|
15 円
|
|
X軸の最大移動
|
mm
|
410
|
410
|
410
|
|
Z軸の最大移動
|
mm
|
1050/1550/2050/3050/4050
|
1100/1600/2100/2600/3600
|
1050/1550/2050/3050/4050
|
|
速速 (X軸)
|
m/min
|
12/15 12/15 12/12 12/12 12/12
|
10/12 恋愛 に 関する 問題
|
12/15 12/15 12/12 12/12 12/12
|
|
ツールの塔の形
|
|
横の12位置の塔
|
横の12位置の塔
|
横の12位置の塔
|
|
ツールの棒の大きさ
|
mm
|
32X32 / Φ50
|
32×32/ Φ50
|
32×32/ Φ50
|
|
定位精度 (X軸)
|
mm
|
0.013
|
0.013
|
0.013
|
|
定位精度 (Z軸)
|
mm
|
0.020/0.026/0.035/0.040/0.048
|
0.020/0.022/0.03/0.04/0044
|
0.020/0.026/0.035/0.040/0.048
|
|
位置変更精度 (X軸)
|
mm
|
0.006
|
0.006
|
0.006
|
|
位置変更精度 (Z軸)
|
mm
|
0.008/0.010/0.013/0.016/0.016
|
0.008/0.012/0.015/0.018/0.018
|
0.008/0.010/0.013/0.016/0.016
|
|
加工精度
|
|
IT6
|
IT6
|
IT6
|
|
ディスク作業部品の最大重量
|
体重
|
500
|
500
|
500
|
|
軸の最大重量
|
体重
|
2000
|
2000
|
2000
|
|
機械の重量
|
体重
|
14000/17000/20000/23000/30000
|
22000/25000/28000/32000/35000
|
14000/17000/20000/30000
|
|
機械の総寸法 (LxWxH)
|
mm
|
4900×2760×2630/5400×2825×2680/ 5900×2825×2680/6900×2825×2680
|
7400×2800×3130/7800×2800×313/ 8200×2800×3130/9000×2800×3130/9400×2800×3130
|
4900×2760×2630/5400×2825×2680/ 5900×2825×2680/6900×2825×2680
|
産業用:
作業用品例: ガイド・ハッシュ
作業部品の例: 中型500シリンダー
作業部件例:駆動軸
作業部品例:RE2B軸
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト

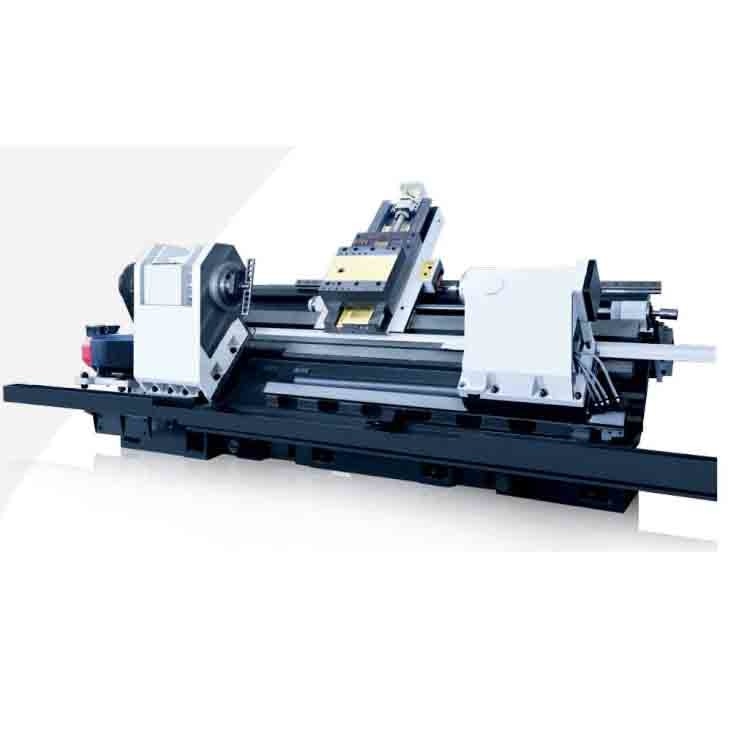

製品説明: 斜床 CNC lathes HTC 80シリーズ lathes フレーシングマシン コンボ HTC大型シリアルCNC回路は,私たちの工場によって開発され設計された新しい汎用的なCNC水平回路で,現在世界で進歩しているモジュール化されたデザインアイデアです.45 °高硬さ統合傾斜床は,安定したパフォーマンスを有し,加工精度と使用寿命を確保限定要素分析により,最も合理的な構造のレイアウトを実現し,モジュール化された組み合わせにより,3軸と4軸の構成と機能を容易に実現できます.HTC 80 シリーズ 横軸の整合式傾斜ベッド内部リブ型のレイアウトを採用し,トーションに優れた耐性を採用す...
