起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
HMC 50Q

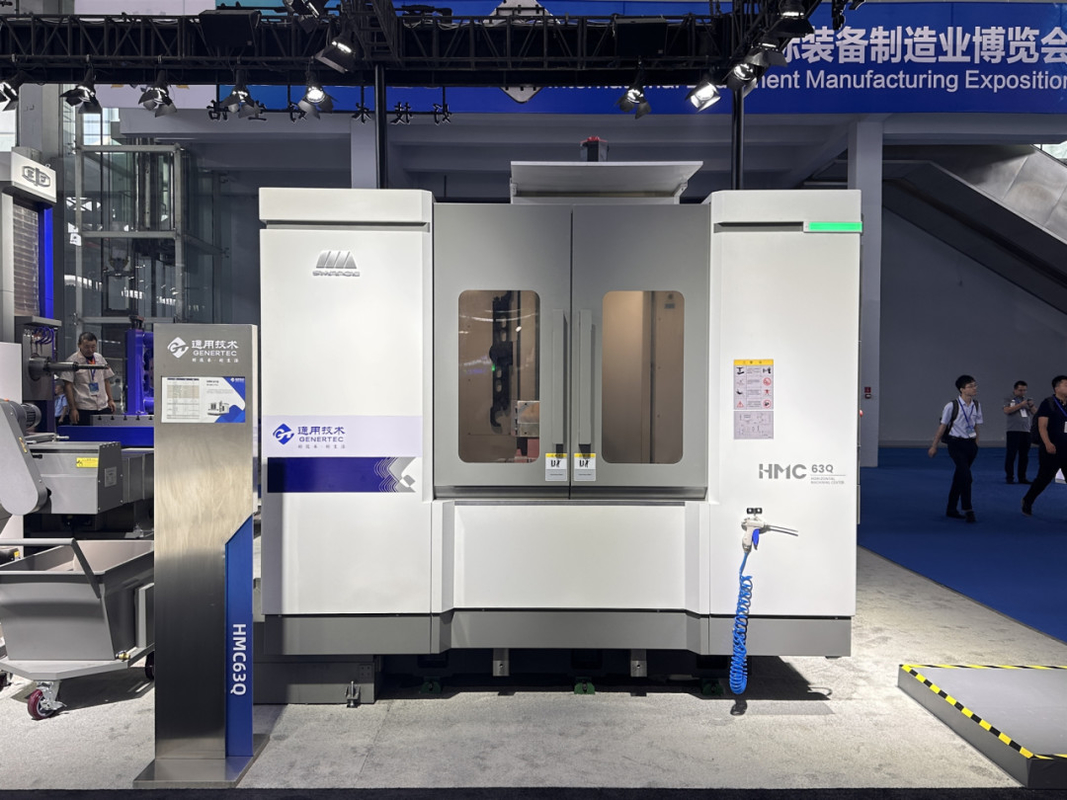

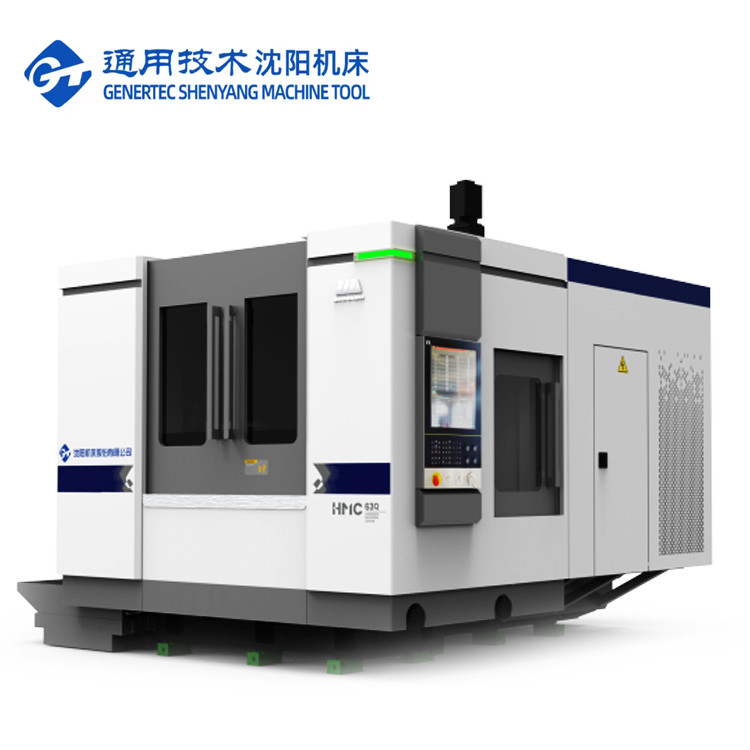

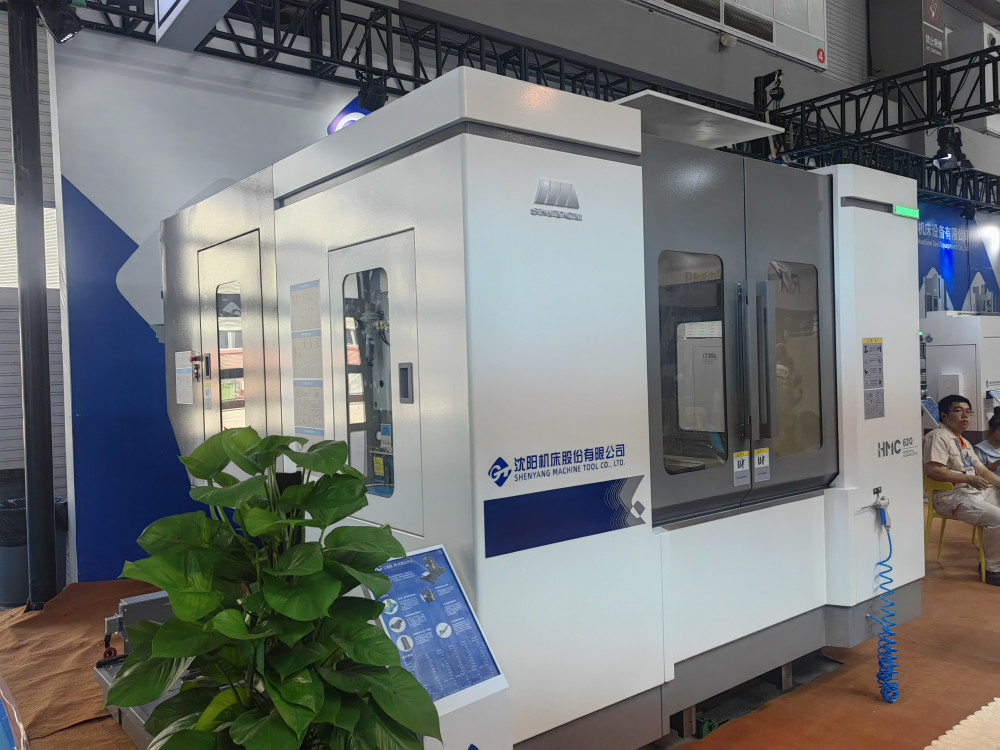

HMC-Qシリーズ水平加工センターは,高性能とコンパクトマシンの新しい世代です. それは優れた品質,高い信頼性および効率を持っています. それは広く自動車部品,ポンプ,バルブその他の産業高効率の単一または小批量製品の加工要件を満たすことができます.
機械は有限要素分析で設計され,よく硬化され,全体構造と大きな部分は機械全体の硬さと安定性を向上させるために最適化されています.
逆T型統合ベッド,大きな跨度,低い重心,よく硬化,強化された抗変形,チップ除去のための曲がったケージの4つのグループを使用して,除去効率を確保
このシリーズの柱は,Y軸モーターベースと柱が採用されています.
機械の精度と安定性を向上させるために一緒に鋳造された

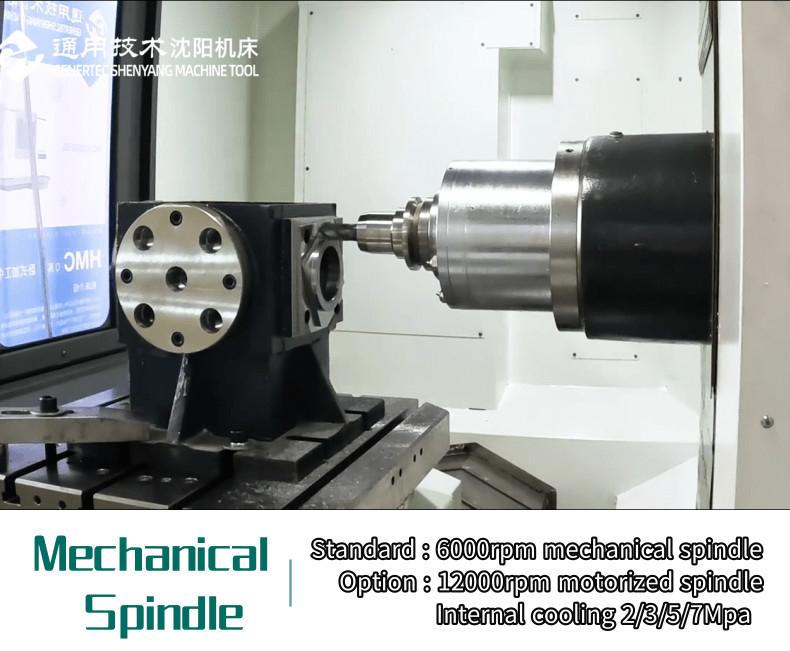

熱対称性スペンドルは,熱変形の制御性を向上させ,熱安定性が優れている.
3つの軸すべてに

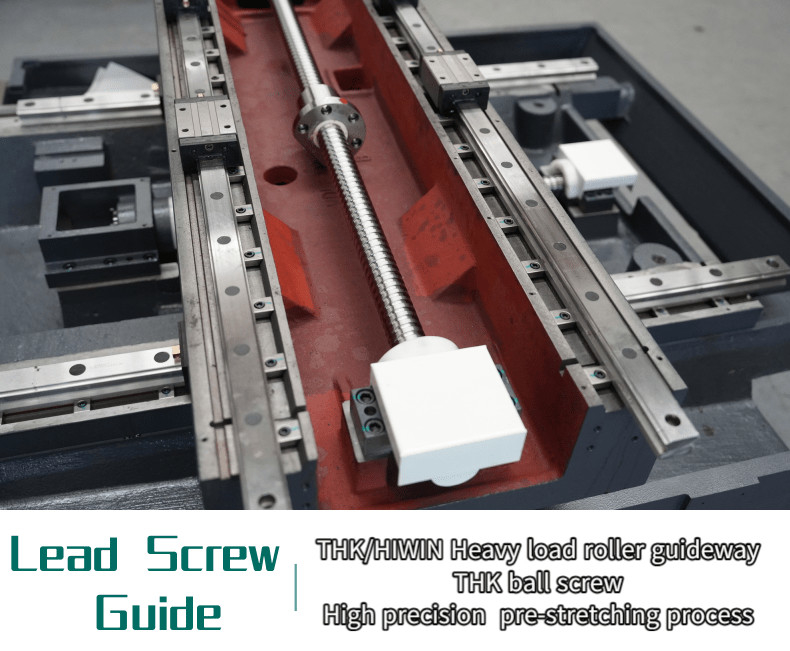

正確なボールスクリュー,前ストレッチプロセスは,作業中にスクリューの加熱の影響を効果的に軽減し,機械ツールの精度を向上させるために採用されています.変形防止能力と精度維持強化.
◆ 2 つのギアシフトの速度変更が採用されています
高速加工から重量切削まで
◆ 広範囲 の 軸承 の 配置,高い 硬さ
| ポイント | ユニット | HMC 50Q |
| 作業台 | ||
| 作業台のサイズ | mm | 500*500 |
| 作業台容量 | 体重 | 800 |
| 作業台数 | pcs | 1 (((2) |
| 作業範囲 | ||
| X軸移動 | mm | 750 |
| Y軸移動 | mm | 600 |
| Z軸移動 | mm | 600 |

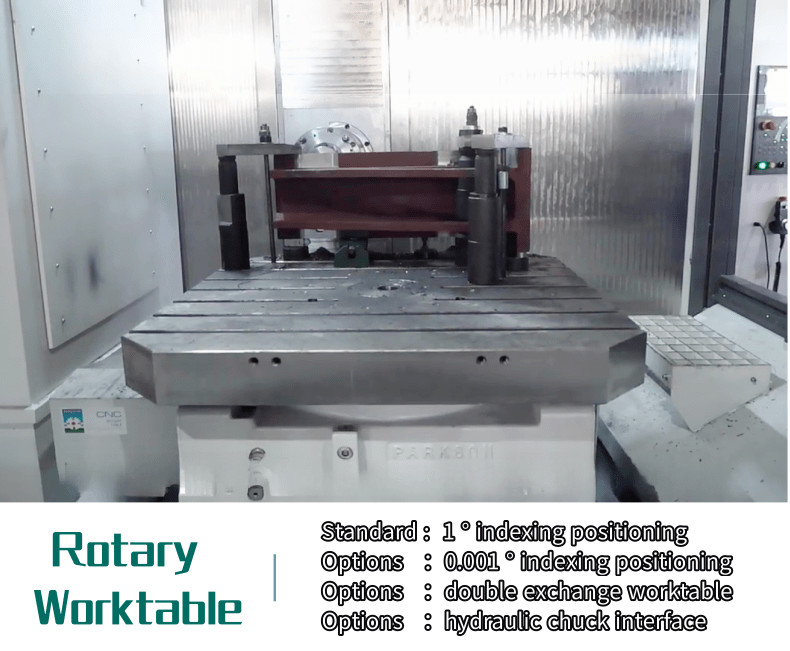

| B軸のインデックス | 1° ×360 | |
| 作業部品の最大回転直径 | mm | Φ800 |
| スピンドルノースから作業台の中心までの距離 | mm | 750 最大 |
| スピンドルノースから作業台の中心までの距離 | mm | 150分 |
| 作業台の表面間の距離 | mm | 650 最大 |
| 作業台の表面間の距離 | mm | 50分 |
| スピンドル | ||
| スピンドルの角型 (7: 24) | BT2 医療 | |
| 最大速度 | rpm | 8000 |
| スピンドルモーターの電源 (連続/S2) | kw | 75月11日 |
| 最大出力トルク (連続/S2) | mm | (笑) (笑) |

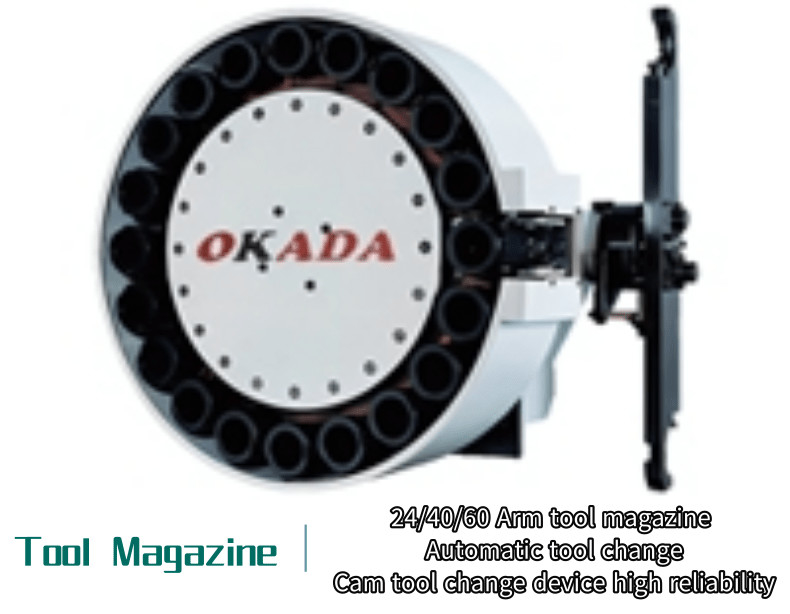

| ツール誌 | ||
| ツールマガジン容量 | PCS | 24 |
| 最大 ツール 長さ | ほら | 300 |
| ツール最大重量 | 体重 | 8 |
| 最大 ツール直径 満タン/空き | mm | Φ78/Φ120 |
| ツール交換時間 (T-T) | s | 3 |
| 飼料 | ||
| 最大切断速度 (X/Y/Z) | mm/分 | 1〜36000 |
| スピード・トラベル (X/Y/Z) | M/分 | 36 |
| 位置付け精度 | ||
| X/Y/Z軸 | mm | 0.01 |
| B軸 ((1° X360) | ほら | 10 |
| 繰り返し位置付け精度 | ||
| X/Y/Z軸 | mm | 0.006 |
| B軸 ((1° ×360) | ほら | 3 |
| 総寸法 (LxWxH) | mm | 3250*2650*2650 |
| 床面積 | mm | 4000*4000 |
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
