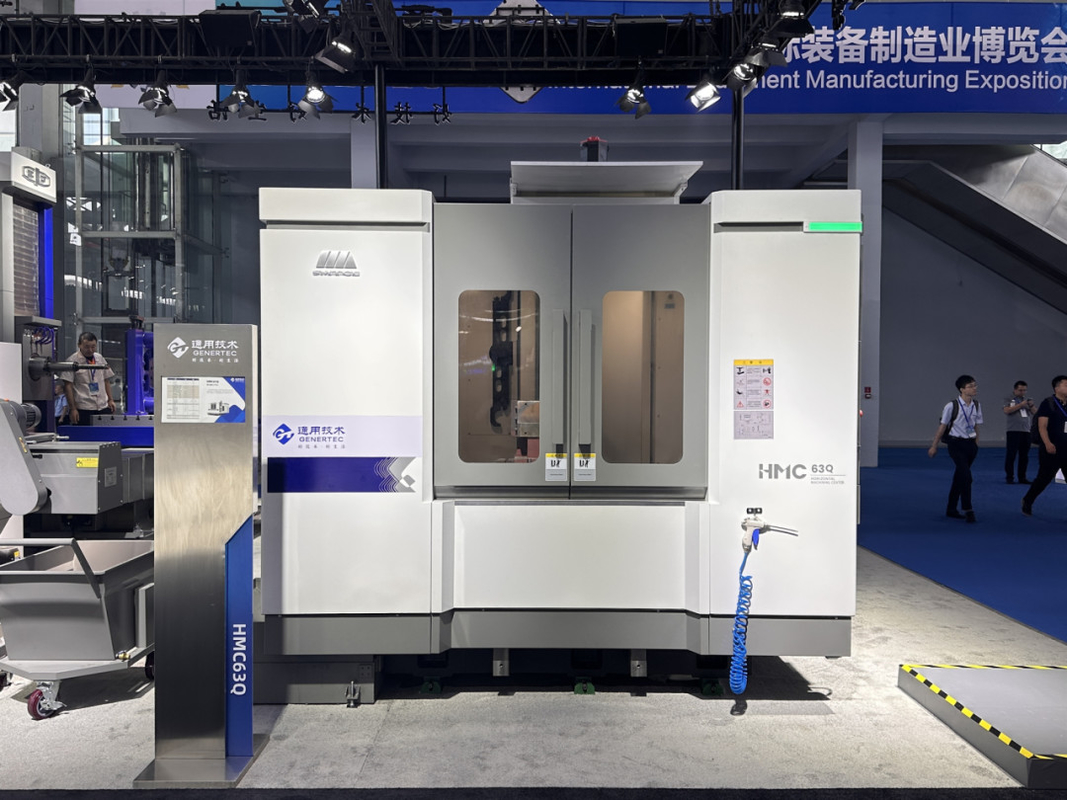

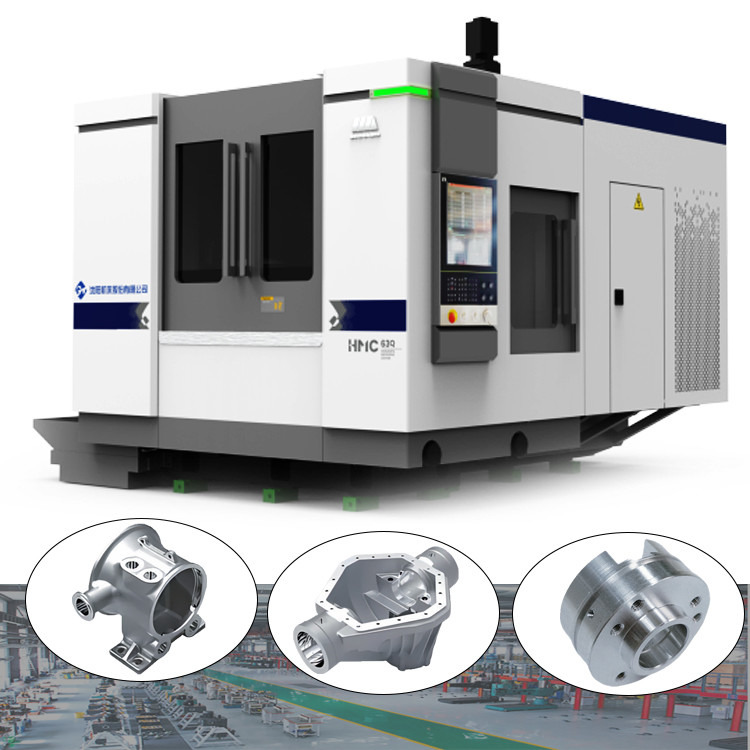

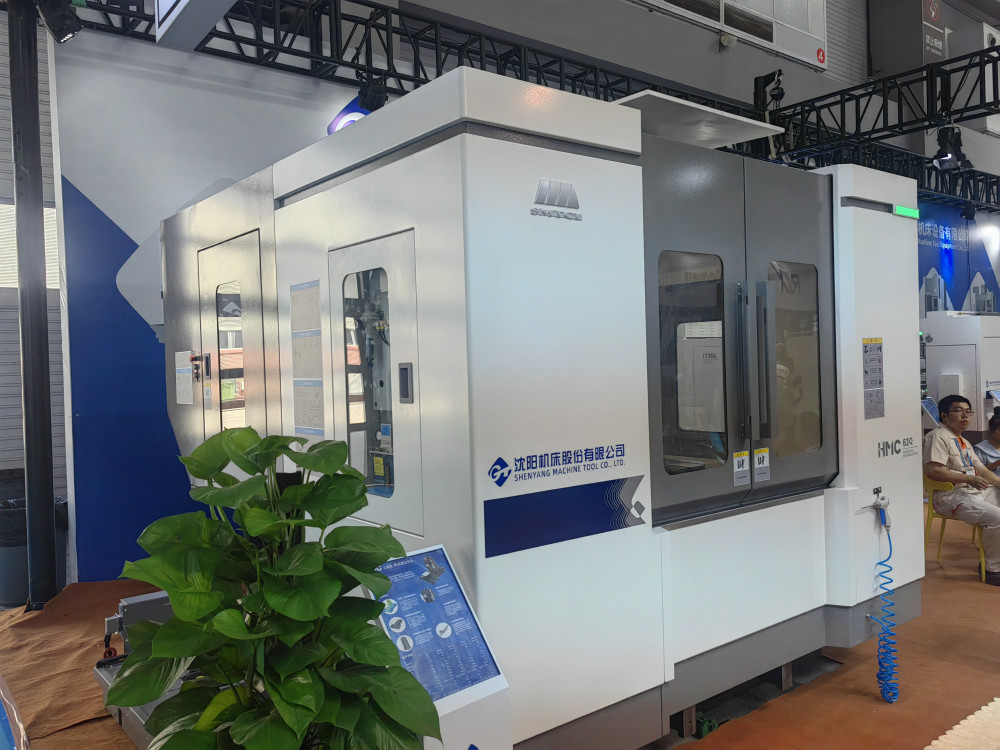

SMTCL HMC63Q 高精度5軸水平加工センター
製品詳細
| ブランド名: | SMTCL | モデル番号: | HMC 63Q |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 水平加工センター |
| 最大 スピンドル速さ (rp.m): | 6000 rpm | 移動 (X軸): | 1000 |
| 移動 (Z軸): | 900 | 旅行（Ｙ軸） （mm）: | 900 |
| 作業部品の最大回転直径: | 1100 | ||
| ハイライト |
CNCターニングセンター機械 5 軸,高精度CNCターニングセンターマシン,6000rpm水平加工センター |
||
製品説明
製品説明:
製品の特徴:
1高安定性構造
◆ T 型 整体 鋳造 ベッド
◆ Y 軸 の モーター ベース と 柱 が 合流 さ れ て いる
◆ 熱 に 対称 的 な スピンドル
有限要素とトポロジーの最適化構造
高強度な整形鋳造床
Y軸のモーターベースとコラムは,一緒に鋳造されています
機械の精度と安定性を向上させるために一緒に鋳造された
熱対称性のあるスピンドル

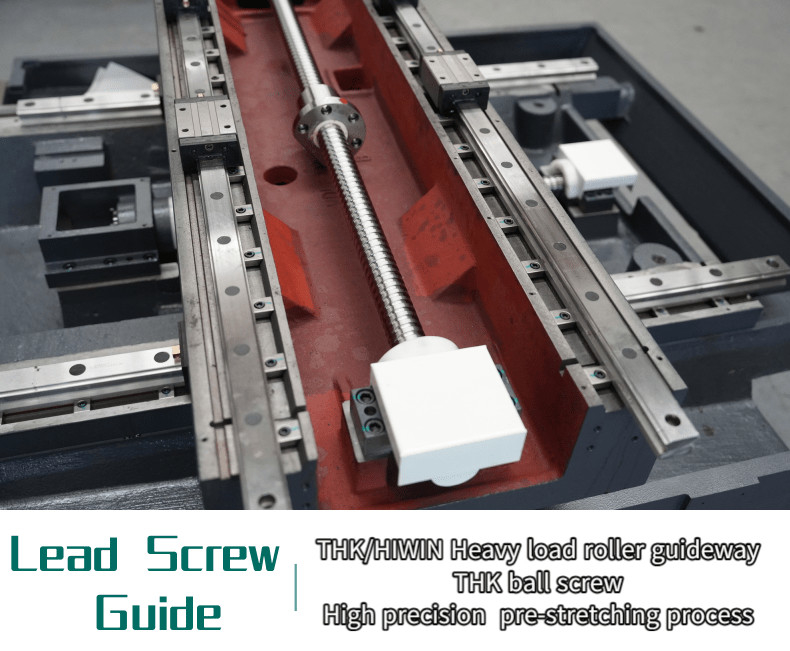

精密ボールスクリュー
正確なボールスクリュー,前ストレッチプロセスは,作業中にスクリューの加熱の影響を効果的に軽減し,機械ツールの精度を向上させるために採用されています.変形防止能力と精度維持強化.

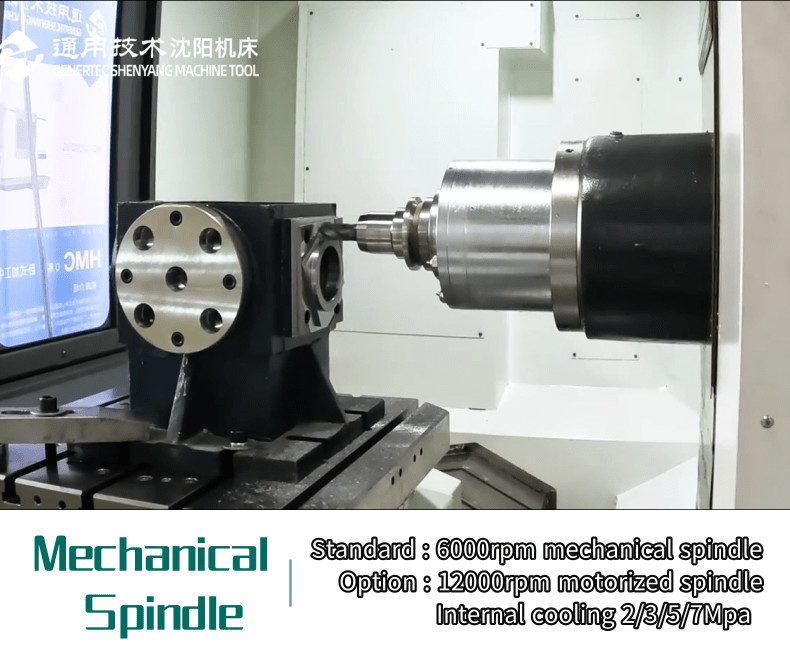

メカニカル・スピンドル
高速加工から重量切削まで
◆ 広範囲 の 軸承 の 配置,高い 硬さ
| ポイント | ユニット | HMC 63Q |

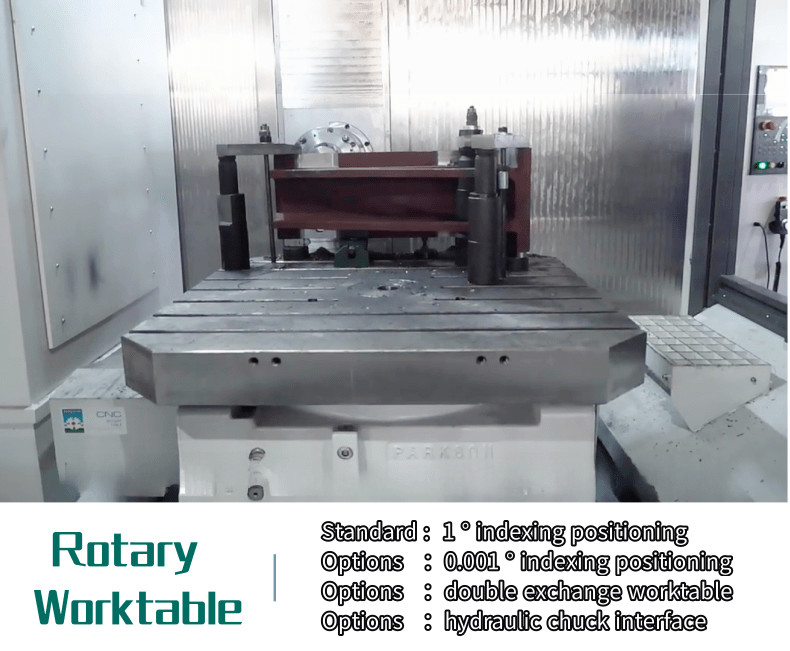

| 作業台 | ||
| 作業台のサイズ | mm | 630*630 |
| 作業台容量 | 体重 | 1200 |
| 作業台数 | pcs | 1 (((2) |
| 作業範囲 | ||
| X軸移動 | mm | 1000 |
| Y軸移動 | mm | 900 |
| Z軸移動 | mm | 900 |
| B軸のインデックス | 1° ×360 | |
| 作業部品の最大回転直径 | mm | Φ1100 |
| スピンドルノースから作業台の中心までの距離 | mm | 1050 マックス |
| スピンドルノースから作業台の中心までの距離 | mm | 150分 |
| 作業台の表面間の距離 | mm | 900 マックス |
| 作業台の表面間の距離 | mm | 0 分 |
| スピンドル | ||
| スピンドルの角型 (7: 24) | BT2 医療法 | |
| 最大速度 | rpm | 6000 |
| スピンドルモーターの電源 (連続/S2) | kw | 15/18.5 |
| 最大出力トルク (連続/S2) | mm | ありがとうございました. |

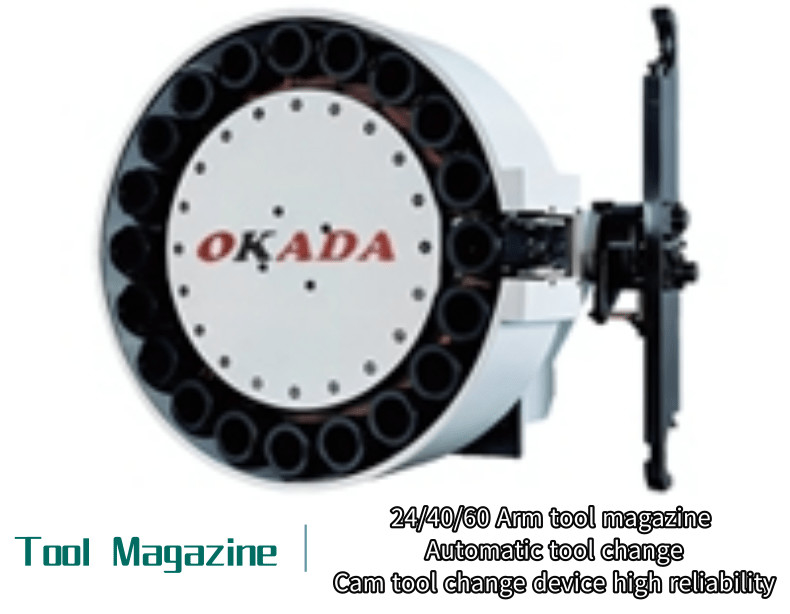

| ツール誌 | ||
| ツールマガジン容量 | PCS | 24 |
| 最大 ツール 長さ | ほら | 400 |
| ツール最大重量 | 体重 | 15 |
| 最大 ツール直径 満タン/空き | mm | Φ110/Φ220 |
| ツール交換時間 (T-T) | s | 3.8 |
| 飼料 | ||
| 最大切断速度 (X/Y/Z) | mm/分 | 1〜2万4000 |
| スピード・トラベル (X/Y/Z) | M/分 | 24 |
| 位置付け精度 | ||
| X/Y/Z軸 | mm | 0.01 |
| B軸 ((1° X360) | ほら | 10 |
| 繰り返し位置付け精度 | ||
| X/Y/Z軸 | mm | 0.006 |
| B軸 ((1° ×360) | ほら | 3 |
| 総寸法 (LxWxH) | mm | 3700*3000*3250 |
| 床面積 | mm | 4500*4300 |

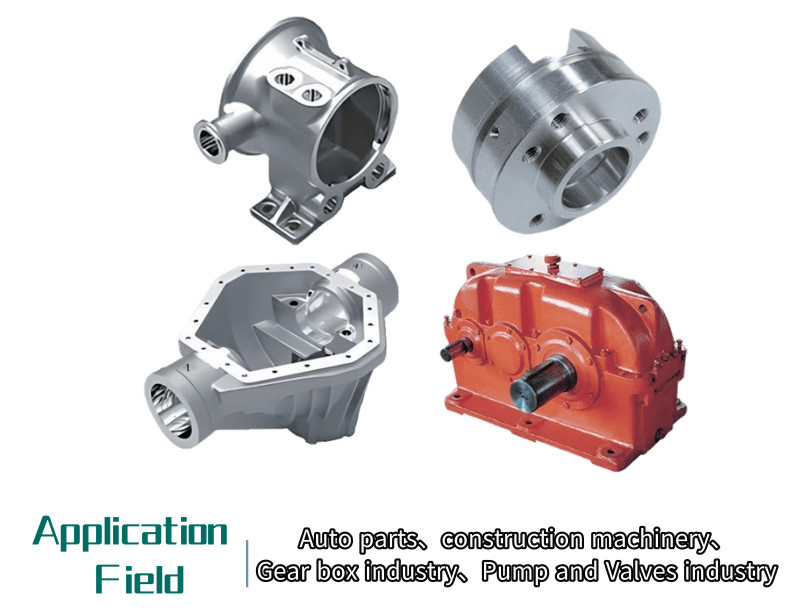

産業用:
試料のサンプル
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: 水平加工センター (63Qシリーズ) HMC63Q横軸加工センターは,高性能とコンパクトマシンの新しい世代です. それは優れた品質,高い信頼性と効率を持っています. それは広く自動車部品,ポンプに使用されています,バルブその他の産業高効率の単一または小批量製品の加工要件を満たすことができます. 製品の特徴: 1高安定性構造 ◆ T 型 整体 鋳造 ベッド ◆ Y 軸 の モーター ベース と 柱 が 合流 さ れ て いる ◆ 熱 に 対称 的 な スピンドル 2高処理能力 ◆ ギアシフト の 頭部 ◆ 異なる 労働 条件 に 応える ため に 多 スピンドル の 選択 ◆ 複数の...
