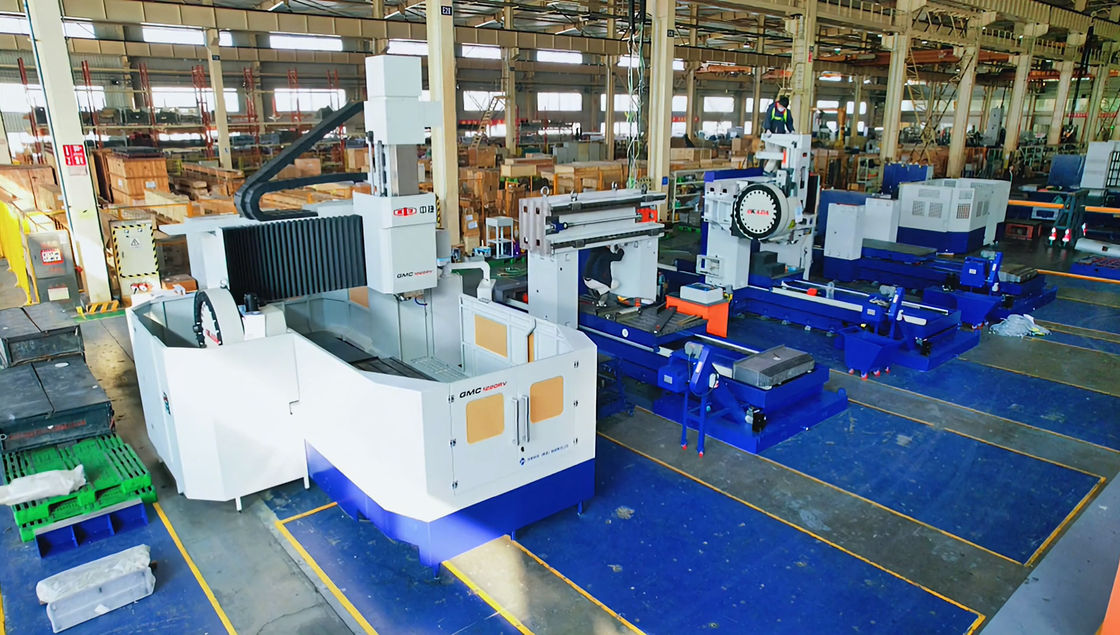

SMTCL 移動梁ガントリー加工センター 機械船舶産業 4軸ガントリーフレーシングマシン
製品詳細
| Features: | Heavy Boring And Milling Machine | ブランド名: | SMTCL |
|---|---|---|---|
| Model Number: | GMC2560WRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| ハイライト |
機械船産業 ゲントリー加工センター,移動梁のガントリー加工センター,ガントリー 4 軸 CNC フリース機 |
||
製品説明
製品説明:

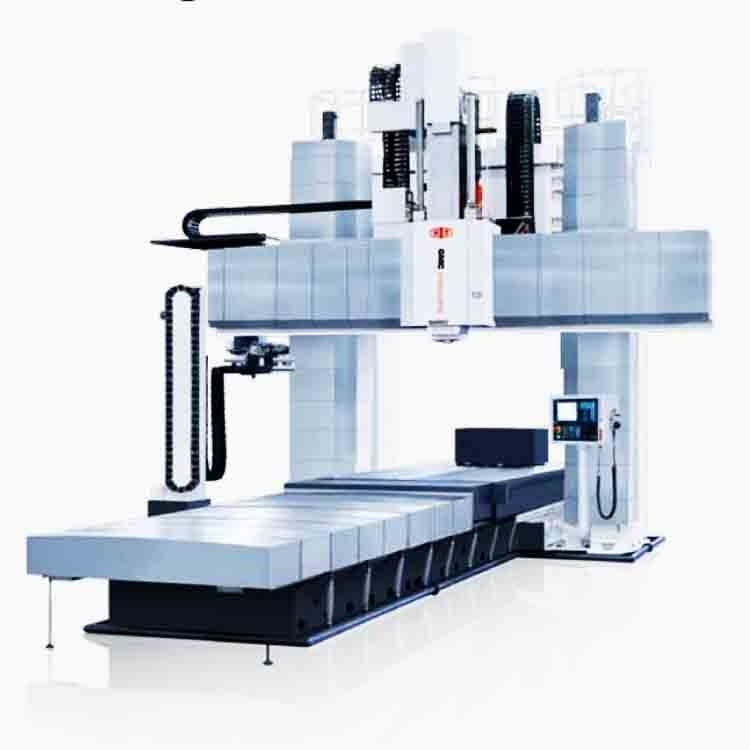

移動ビームゲントリー加工センター私たちの会社の成熟した製品で,広範囲の応用範囲と高い加工能力を持っています. the product is able to complete machining of multiple proceduresof components after one time of fixture and is an ideal equipment formachining large-size components for industries such as heavy-dutymachinery作業台が床に沿って移動してX軸を形成する.スライディングプレートは横梁に沿って移動してY軸を形成する.ramはZ軸を形成するために垂直にスライドプレートに沿って移動W軸は,両エンジンを駆動する大きなガイドレールボールリードスクリューを採用し,高い駆動能力と安全性能を備えています.横梁の引き上げは,水力シリンダーを固定します.固定装置と優れた精度維持機能が備わっています.機械は,縦横のツールマガジンと複数の完全自動アクセサリーフレーシングヘッドで構成できます.顧客にコンプリートソリューションを提供します.
|
ポイント
|
ユニット
|
GMV 2560WRS
|
GMV 3060WRS
|
||
|
作業台
|
作業台の寸法
|
mm
|
2500×6000
|
3000×6000
|
|
|
2つの列間の距離
|
mm
|
3050
|
3550
|
||
|
作業台の負荷能力
|
体重
|
25000
|
25000
|
||
|
T型溝の幅
|
mm × pcs
|
28×11
|
28×15
|
||
|
機械加工
範囲 |
最大ゲンター移動 × 軸
|
mm
|
6200
|
6200
|
|
|
最大スライド走行量-Y軸
|
mm
|
3700
|
4200
|
||
|
最大ラム移動-Z軸
|
mm
|
1500
|
1500
|
||
|
横梁-W軸の最大移動
|
mm
|
1500/2000 年
|
1500/2000 年
|
||
|
スピンドルの鼻から作業台までの距離-最大
|
mm
|
3000/3500
|
3000/3500
|
||
|
|
スピンドルの鼻から作業台までの距離-最小
|
mm
|
0
|
0
|
|
|
スピンドル
|
7時24分
|
|
BT2 医療法
|
BT2 医療法
|
|
|
スピード範囲
|
r/min
|
40~3000
|
40~3000
|
||
|
出力トルク (評価/30分)
|
N.m
|
3000/3600
|
3000/3600
|
||
|
スピンドルモーターの電源 (割った/30分)
|
kW
|
58/69 年
|
58/69 年
|
||
|
直角ラムの断面サイズ
|
mm
|
500×500
|
500×500
|
||
|
栄養
|
フード速度範囲
|
mm/min
|
1〜6000
|
1〜6000
|
|
|
急速な動き X軸
|
m/min
|
12
|
12
|
||
|
急速な動き Y軸
|
m/min
|
12
|
12
|
||
|
速速移動Z軸
|
m/min
|
12
|
12
|
||
|
急速な動き W軸
|
m/min
|
2
|
2
|
||
|
位置付け
精度 機械の |
X軸
|
mm
|
0.003
|
0.003
|
|
|
Y軸
|
mm
|
0.025
|
0.03
|
||
|
Z軸
|
mm
|
0.025
|
0.025
|
||
|
繰り返し可能性
精度 |
X軸
|
mm
|
0.018
|
0.018
|
|
|
Y軸
|
mm
|
0.015
|
0.08
|
||
|
Z軸
|
mm
|
0.012
|
0.012
|
||
|
総電力容量
|
KVA
|
210
|
210
|
||
|
機械が必要とする床面積 (L*W*H)
|
mm
|
20500×9600×9300
|
20500×10100×9300
|
||
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
