起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
GMC3580WGRS
製品の説明:

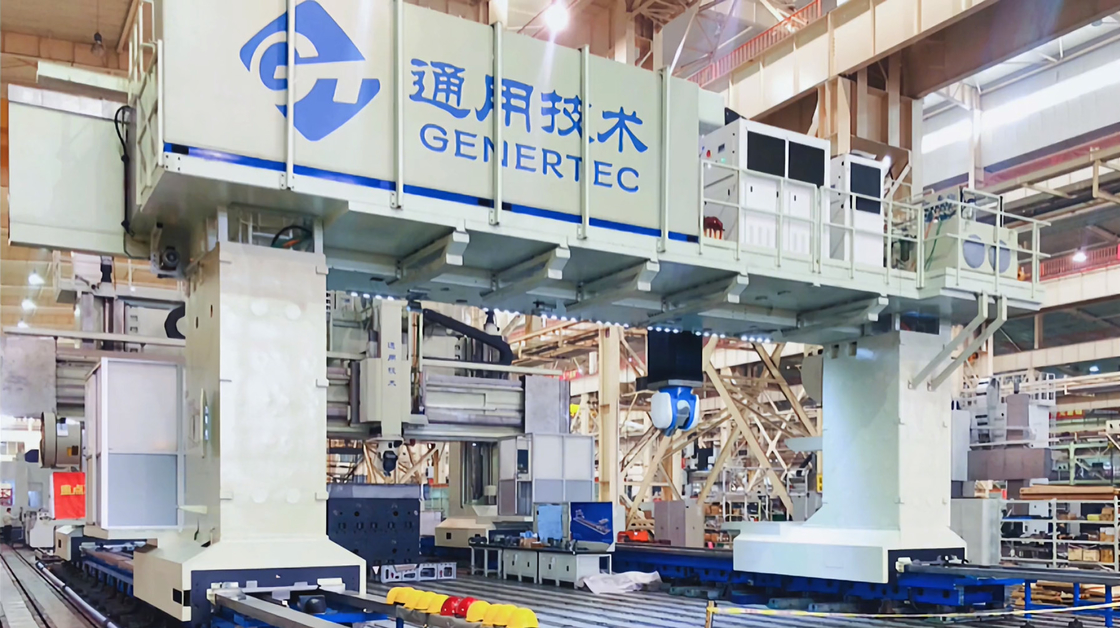

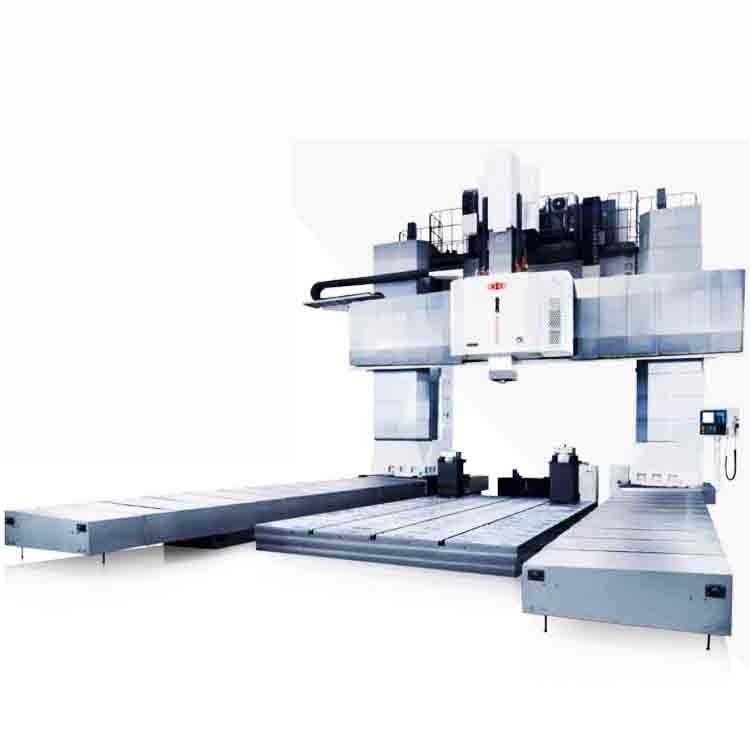

GMC-WGRSシリーズ工作機械は、主に橋梁、鉄道車両、化学、エネルギー、工作機械、電気、造船などの業界向けの大規模部品の機械加工に適用され、鉄および非鉄金属の中/大規模部品を機械加工対象とします。ワークの1回の固定後、この製品は、フライス盤面、段差、溝、複雑な形状、キャビティ、およびさまざまな穴の穴あけ、リーマ加工、および剛性タッピングなどの複数の手順の高精度かつ高効率な機械加工を継続的に完了できます。ガントリーフレームは高い剛性と優れた精度維持を特徴とし、さまざまな材料の長期的な切削加工に適応できます。一方、この製品は高精度と重切削の両方の要件に配慮しています。
|
項目
|
単位
|
GMV 3580WGRS
|
GMV 4580WGRS
|
||
|
ワークベンチ
|
ワークベンチの寸法
|
mm
|
3500×8000
|
4500×8000
|
|
|
2つのコラム間の距離
|
mm
|
4600
|
5600
|
||
|
ワークベンチの耐荷重
|
t/m2
|
15
|
15
|
||
|
T字型溝幅
|
mm×pcs
|
36
|
36
|
||
|
機械加工
範囲 |
最大ガントリー移動量-X軸
|
mm
|
8000
|
8000
|
|
|
最大スライド移動量-Y軸
|
mm
|
5100
|
6100
|
||
|
最大ラム移動量-Z軸
|
mm
|
1500
|
1500
|
||
|
最大クロスビーム移動量-W軸
|
mm
|
2000
|
2000
|
||
|
主軸ノーズからワークベンチまでの距離-最大
|
mm
|
3500
|
3500
|
||
|
|
主軸ノーズからワークベンチまでの距離-最小
|
mm
|
0
|
0
|
|
|
主軸
|
テーパー穴(7:24)
|
|
BT50
|
BT50
|
|
|
速度範囲
|
r/min
|
40-3000
|
40-3000
|
||
|
出力トルク（定格/30分）
|
N.m
|
3000/3600
|
3000/3600
|
||
|
主軸モーター出力（定格/30分）
|
kW
|
58/69
|
58/69
|
||
|
長方形ラムの断面サイズ
|
mm
|
500×500
|
500×500
|
||
|
送り
|
送り速度範囲
|
mm/min
|
1-6000
|
1-6000
|
|
|
早送りX軸
|
m/min
|
10
|
10
|
||
|
早送りY軸
|
m/min
|
12
|
12
|
||
|
早送りZ軸
|
m/min
|
12
|
12
|
||
|
早送りW軸
|
m/min
|
2
|
2
|
||
|
位置決め
精度 機械の |
X軸
|
mm
|
0.012/2000
|
0.012/2000
|
|
|
Y軸
|
mm
|
0.03
|
0.035
|
||
|
Z軸
|
mm
|
0.025
|
0.025
|
||
|
W軸
|
mm
|
0.025（グレーティングスケール（標準））
|
0.025（グレーティングスケール（標準））
|
||
|
繰り返し精度
精度 |
X軸
|
mm
|
0.01/2000
|
0.01/2000
|
|
|
Y軸
|
mm
|
0.02
|
0.02
|
||
|
Z軸
|
mm
|
0.012
|
0.012
|
||
|
総電気容量
|
KVA
|
240
|
240
|
||
|
機械に必要な床面積（L*W*H）（参考用）
|
mm
|
22400×10600×10100
|
22400×11600×10100
|
||
当社のサービス:
1. 出荷前の組み立てとデバッグ
2. 24時間以内に対応し、問題に対処します。
3. 1年間の無料修理サービス（人為的な損傷のみ）。
4. 全体的な倉庫ソリューションを提供
