SMTCL 高精度垂直加工センター VMC850Q CNCフレーシング 掘削 掘削機械
製品詳細
| CNC制御システム: | GSKシメンス FANUC | X軸移動量: | 850mm |
|---|---|---|---|
| Y軸移動量: | 500mm | Z軸移動量: | 540mm |
| X/Y/Z軸 急速な速度: | 48/48/48 m/min | 梱包の詳細: | 10000rpm |
| スピンドル・コーナー・シェンク: | BT40 | 製品名: | 7.5/11KW |
| 証明: | ISO CE | 最高。テーブルの負荷（kg）: | 600 kg |
| ハイライト |
CNCフレーシング・ドリリング・ボーリング・マシン,高精度垂直加工センター,500mm 垂直加工センター |
||
製品説明
この新しい世代VMC850Q垂直加工センターは,垂直フレームレイアウト,クロススライド構造,高硬いヘリング柱,逆向きのトラペゾイドスフィンダルボックス,低い重心,高い硬いベッド機械の走行精度,高強度,優れた精度安定性を保証する3軸のローラーガイドレール; 機械構造はシンプルでコンパクトで,床面積は小さい.自動ラインの組み立てに便利です表面を磨き,掘削,掘削,リミング,2Dおよび3D表面加工,タッピングおよび高精密加工の統合の他のプロセスであることができます. シンプルな操作,高速で高効率で賢くて安定した

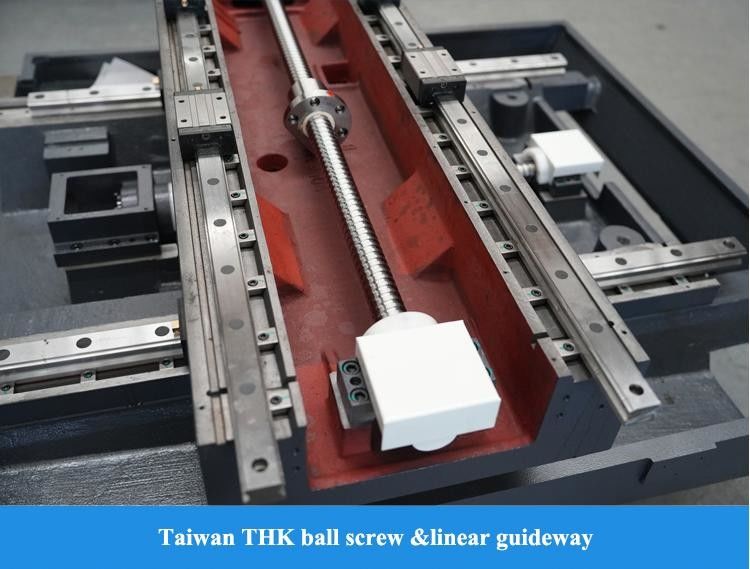

- リードスクリュー:前提の3軸のリードスクリューは,固定した2つの端の設置方法を採用し,40大直径の高精度ボールスクリューで,最良の速度応答と位置付け精度は,前ストレッチ処理によって得ることができる..
- B ガイドレール:ローラーローラー線形ガイドレールは3軸で選択され,軸承容量を増やし,機械ツールの全体的な硬さと信頼性を高めます.線形ガイドは高速で小さな振動があり,低速でクレイピングがないので,加工精度を保証します.
- C スピンドル:10000 RPM 10000 RPM 高速スピンドル,輸入P4特殊ベアリング,高精度,高硬さ;メインシャフトは,工場を出る前にダイナミックバランス修正テストを通過した.
- D ヘッドストック:高硬さ 高硬さ構造 スピンドルボックスの設計, 機械ツールの切断抵抗を向上させ, スピンドルの振動を効果的に軽減します.部品の加工精度と表面仕上げを保証する.
- E 柱:クラシック"人間"型の構造で,固く安定し,高速移動で処理安定性と負荷容量を効果的に維持する.
- F ベッド:大傾斜 大きな傾斜角ベッド,効果的にゴミの除去を促進します.ベッドの内部は,強い信頼性の高いボックス型の構造設計を採用します.製品の硬さと安定性を効果的に向上させる.
| ポイント | ユニット | 仕様 | |
|---|---|---|---|
| 容量 | X軸移動 | mm | 850 |
| Y軸移動 | mm | 500 | |
| Z軸移動 | mm | 540 | |
| スピンドルの鼻からテーブル表面へ | mm | 120〜660 | |
| スピンドルの鼻から柱の表面へ | mm | 640 | |
| 作業台 | テーブルサイズ (L*W) | mm | 1000*500 |
| テーブルの上での最大負荷 | 体重 | 600 | |
| Tスロットサイズ | mm | 18*5 | |
| スピンドル | スピンドル速度 | rpm | 10000 |
| スピンドルの角型/スピンドルの幹 | mm | 7/24 収縮 | |
| BT2 医療 | |||
| スピンドルモーター | kw | 75月11日 | |
| 最大出力トルク | N.m | 35.8/70 | |
| スピンドル駆動型 | シンクロン歯帯 | ||
| 飼料率 | X,Y,Z 速行 | M/分 | 48/48/48 |
| 切断料の最大速さ | M/分 | 20 | |
| 精度 | 定位精度 X/Y/Z | mm | 0.008 / 0.006 / 0006 |
| 繰り返し可能な位置付け X/Y/Z | mm | 0.005/0.004/0004 | |
| 道具の貯蔵容量 | pc | 腕型 24 | |
| 最大ツール直径 | mm | 150 ((80)) | |
| ツール最大長 | mm | 250 | |
| ツール交換時間 (T-T) | 秒数 | 2.5 | |
| ほか | 総寸法 (L*WxH) | mm | 2400*3125*2840 |
| 機械の純重量 | 体重 | 5100 | |
| 総電力需要 | KVA | 18 |
|
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
-
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
-
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
-
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
-
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる. -
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング -
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です -
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
-
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
