SMTCL 高精度金属旋盤フライス盤コンボ 垂直 CNC 旋盤
ブランド名:
SMTCL
モデル番号:
V2 V4
原産地:
中国
認定:
CE ISO certification
最低注文数量:
1
供給能力:
月に50セット
製品詳細
| ブランド名: | SMTCL | モデル番号: | V2 V4 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 垂直型CNC回転機 |
| スピンドルノーズタイプ: | A2-8 | メインモーターの出力: | 15/18.5kw |
| ベッド上の最大スイング直径: | Φ500 / Φ650 mm | 最高の切断高さ: | 350/500mm |
| ハイライト |
高精度垂直 CNCターニングセンター,垂直式CNC回路 V2,重量回転床のフレスリングマシン コンボ |
||
製品説明
製品説明:
V2/4 シリーズ 高精度垂直 CNC lathes
CNC垂直回転機は,作業面に垂直なスピンドルで特徴づけられる作業部位を加工するための機械ツールです.正確な機械操作を達成するために,ツールの動きを制御するために数値制御システムを使用. CNC垂直回路は,通常,機械ツールの体,作業台,スピンドル,ツールホルダー,CNCシステムなどから構成されています.機械体は,通常,ベッド,柱とビームから構成されています.安定した支えと硬さを提供する作業台は,作業部位を保持するプラットフォームであり,必要に応じて上げ,回転することができます. スピンドルは,ツールを設置するために使用される軸です.そして速度とフィード速度は,CNCシステムによって制御することができます. ツールの保持器は,ツール固定に使用される部品で,ツールのフィードとリバインドを実現することができます. 数値制御システムは,全体 lathes 操作を制御するコアパーツです.プログラムを通してツール移動トラックと加工パラメータを制御できる. CNC垂直回路は,高精度,高効率,柔軟性の利点があります.回転,フライリング,掘削などの様々な加工作業を実行できます.数値制御システムのプログラムによって機械加工の精度と生産効率が向上します.CNC垂直 lathesは,航空宇宙,自動車製造,模具加工及びその他の分野.製品の特徴:

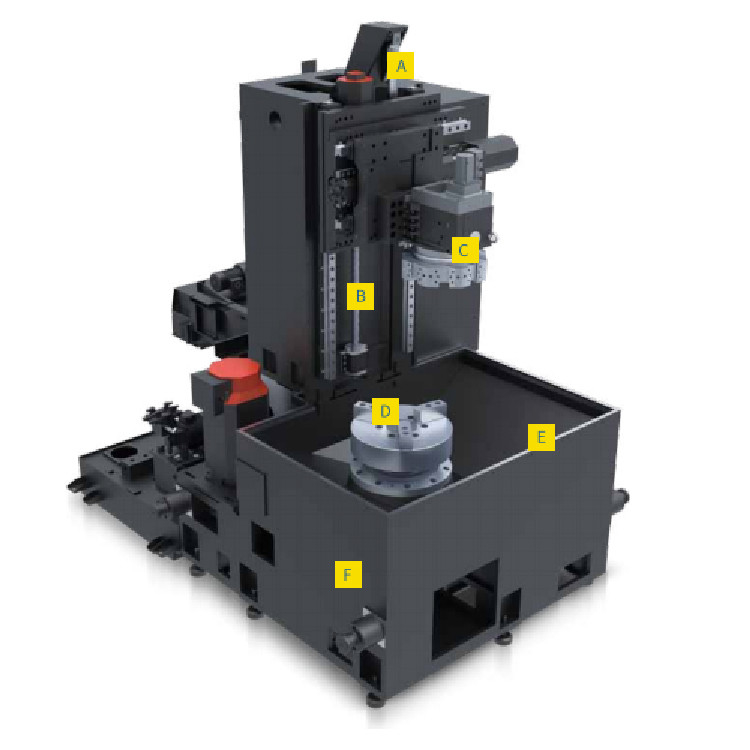

A,窒素バランス
独立した窒素バランスメカニズムは,Z軸の高速移動を保証し,環境保護と省エネの特徴を持っています.
B,コンパクトな構造
主要ユニットの構造はコンパクトで面積は小さく
C,高速2軸
機械の効率が実際に向上する
D 整体スフィンダル
高硬さ スピンドルはスムーズな切断を保証し,ダブル・ラビリンスの防水構造はスピンドルの信頼性を保証します

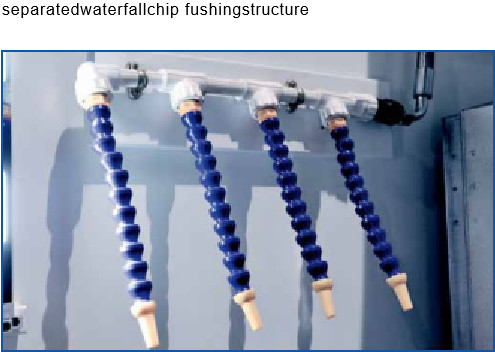

E,大きなチップの放出角度
チップの放出角が拡大してスムーズに放出される
F,インテグラルベ
床は機械ツールの硬さを高めるために分析され最適化されています.
商品の詳細:
V2シリーズCNC垂直回転機
The productfeatures compact and robust high rigidity structure and applies to machining of automotive components such as small-sizebrake disc and flywheel as well as electric motor and water pump housingこの製品は,小型の軸承の柔らかい/硬い回転に使用され,回転による磨きの代替を実現することができる.

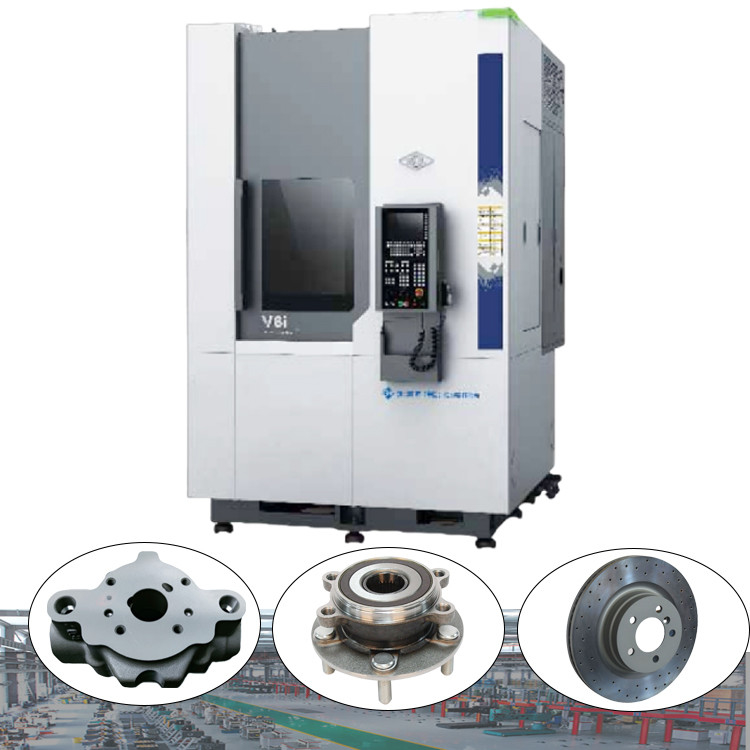

V4シリーズ CNC垂直回転機
この製品には,高加工性能と低床面積の完璧な組み合わせがあり,車輪ハブ,ブレーキディスク,フライホイールなどの自動車部品の加工に適用されます.この製品はまた,柔らか/硬い軸承の回転にも使用され,回転によって磨きの代替を実現することができます.この製品は,補助軸を設置した後,ブレーキディスクの回転を実現し,効率と加工精度を大幅に向上させることができます.
製品パラメータ:
|
ポイント
|
ユニット
|
V2S
|
V4C
|
V4S
|
|
機械加工能力
|
||||
|
ベッド上の最大スイング直径
|
mm
|
Φ500
|
Φ650
|
Φ720
|
|
最大切断高さ
|
mm
|
350
|
500
|
650
|
|
最大切断直径
|
mm
|
Φ330
|
Φ500
|
Φ600
|
|
スピンドル
|
||||
|
スピンドル鼻型
|
|
A2-8
|
A2-8
|
A2-11
|
|
スピンドル速度範囲
|
r/min
|
50〜3000
|
50〜2500
|
50〜2500
|
|
メインモーターの出力
|
KW
|
15/18.5
|
15/18.5
|
22/30
|
|
スピンドルの最大出力トルク
|
Nm
|
472 βモーター
530αモーター
|
549 βモーター
715 αモーター
|
1160 βモーター
1169 アルファモーター
|
|
チャック直径
|
インチ
|
10 円
|
12 円
|
15 円
|
|
栄養
|
||||
|
X軸の高速横断速度
|
m/min
|
30
|
18
|
18
|
|
Z軸の高速横断速度
|
r/min
|
30
|
18
|
18
|
|
旅行
|
||||
|
x軸移動
|
mm
|
200
|
300
|
300
|
|
Z軸移動
|
mm
|
400
|
520
|
690
|
|
ツールポスト
|
||||
|
ツールの柱の種類
|
|
横軸8位
|
横軸8位
|
横軸8位
|
|
ツールサイズ
|
|
25*25/Φ40
|
25*25/Φ50
|
25*25/Φ50
|
|
精度
|
||||
|
加工精度
|
|
IT6
|
IT6-IT7
|
IT6-IT7
|
|
機械加工された加工品の表面粗さ
|
|
ラ125
|
ラ16
|
ラ16
|
|
位置付け精度
|
||||
|
X軸
|
mm
|
0.008
|
0.008
|
0.008
|
|
Z軸
|
mm
|
0.008
|
0.008
|
0.008
|
|
位置付けの繰り返し性
|
||||
|
X軸
|
mm
|
0.004
|
0.005
|
0.005
|
|
Z軸
|
mm
|
0.005
|
0.005
|
0.005
|
|
最大負荷容量
|
||||
|
円盤 (チャックと固定装置を含む)
|
体重
|
300
|
350
|
400
|
|
機械の重量
|
||||
|
メインユニット
|
体重
|
4500
|
6800
|
7300
|
|
総寸法
|
||||
|
L×W×H
|
mm
|
2000*1370*2275
|
2260*1780*2880
|
2260*1780*3060
|
産業用:
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
選択する理由:
◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
私達 に つい て
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 私たちは,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しました.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
私たちの工場:

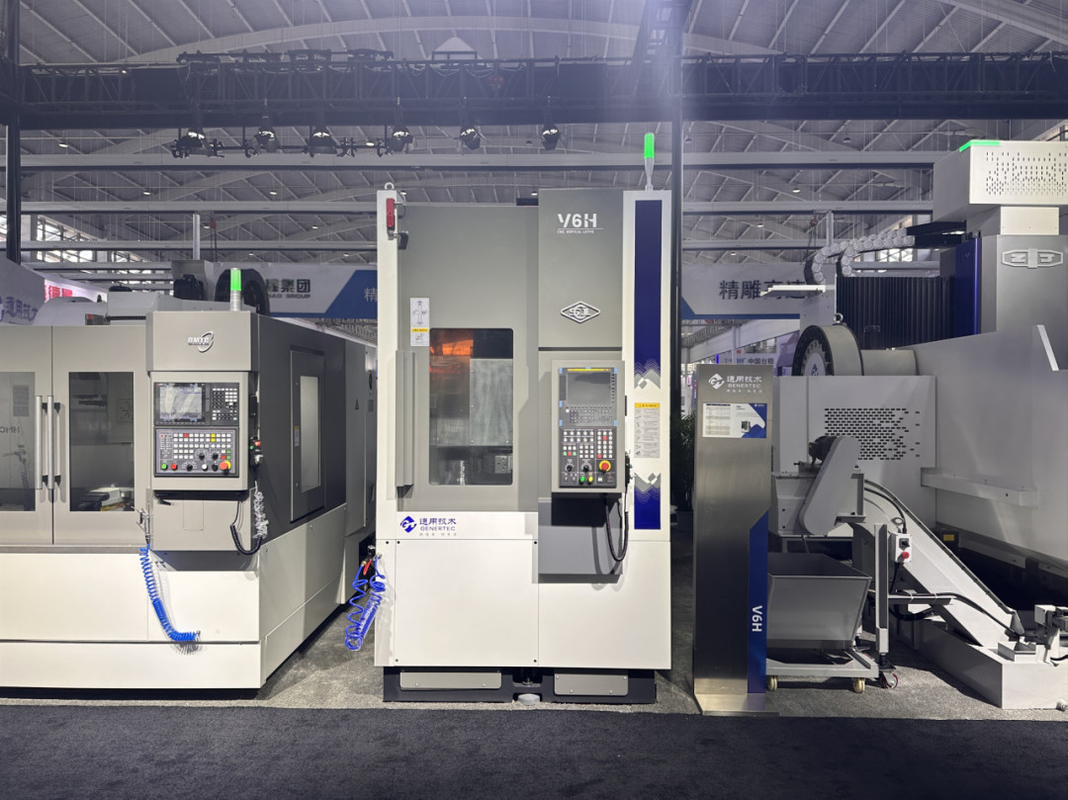

展覧会
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化した 機械はCNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払い
