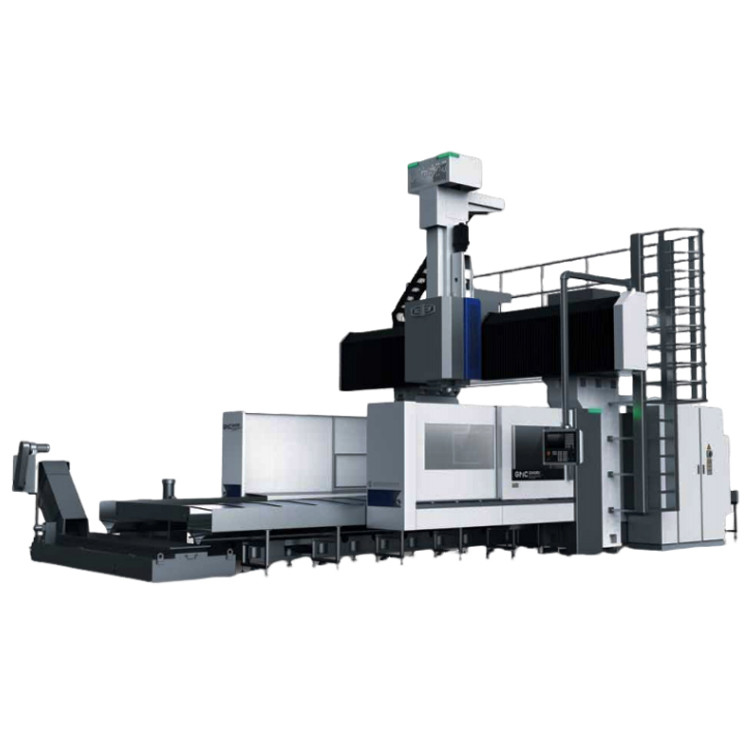

SMTCL 重型CNCゲントリー加工センター GMC2040RVゲントリーCNCフレッシングと退屈センターマシン
製品詳細
| ブランド名: | SMTCL | モデル番号: | GMC2040RV |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | ガントリーマシニングセンター |
| 制御システム: | シーメンス GSK ファナック (オプション) | 特徴: | ボーリングおよびフライス盤 |
| 応用: | 金属マシニングセンター | ||
| ハイライト |
CNC ゲントリー加工センター,CNCフレーシング ゲントリー加工センター,GMV2040RV ガントリー加工センター |
||
製品説明
GMC-RVシリーズ工作機械は、移動作業台と固定クロスビームを備えた門型中ぐりフライス盤で、高剛性ラップアラウンドラムを採用した高速・重切削工作機械です。
この工作機械シリーズは、各種基本大型ワーク、板ワーク、円盤ワーク、筐体ワーク、金型など、多種類の精密部品の加工に使用されます。本製品は自動直角ミーリングヘッドを搭載しており、一度の治具で取付底面以外のフライス加工、中ぐり加工、穴開け加工、拡張加工、リーマ加工、リジッドタップ加工などの加工が完了します。
この製品は主に造船、発電、重機、機関車、工作機械、繊維機械、印刷機械、金型製造などの業界に適用されます。製品は市場の需要に応じたモジュール化設計、シリアル化、カスタマイズ製造を特徴としています。その優れた価格性能比は、国内外の顧客にとって最良の選択です。
シーメンスとの緊密な統合、カスタマイズされたプロセスインターフェイス、同じ仕様での最適なパフォーマンスと効率。実際の工作機械の試し切り検証結果とほぼ 100% 一致して、模擬試し切り、衝突検出、工具交換を含む加工プログラムの全工程テストをサポートします。
|
アイテム
|
ユニット
|
GMC2040RV
|
|||
|
作業台
|
作業台の寸法
|
mm
|
2000×4000
|
||
|
2つの列間の距離
|
mm
|
2800
|
|||
|
作業台の耐荷重
|
kg
|
18000
|
|||
|
T字溝幅
|
mm×個
|
22×11
|
|||
|
機械加工
範囲 |
ワークベンチの移動 - X 軸
|
mm
|
4200
|
||
|
スライド移動Y
|
mm
|
3000
|
|||
|
ラムトラベルZ
|
mm
|
1000[1250]
|
|||
|
主軸先端から作業台までの距離
|
最大
|
mm
|
1400
|
||
|
最小
|
mm
|
400[150]
|
|||
|
スピンドル
|
テーパー穴(7:24)
|
|
BT50
|
||
|
速度範囲
|
r/min
|
40-4500 40-6000
|
|||
|
出力トルク(定格/30min)
|
Nm
|
770/924
|
|||
|
スピンドルモーター出力(定格/30分)
|
kW
|
22/26.4
|
|||
|
長方形ラムの断面サイズ
|
mm
|
400×400
|
|||
|
餌やり
|
送り速度範囲
|
mm/分
|
1-8000
|
||
|
早送りX軸
|
メートル/分
|
15
|
|||
|
早送りY軸
|
メートル/分
|
15
|
|||
|
早送りZ軸
|
メートル/分
|
12
|
|||
|
位置決め
正確さ 機械の |
X軸
|
mm
|
0.032
|
||
|
Y軸
|
mm
|
0.025
|
|||
|
Z軸
|
mm
|
0.02[0.022]
|
|||
|
再現性
正確さ |
X軸
|
mm
|
0.016
|
||
|
Y軸
|
|
0.012
|
|||
|
Z軸
|
mm
|
0.008[0.010]
|
|||
|
総電気容量
|
KVA
|
80
|
|||
|
機械に必要な床面積 (L*W*H)(参考値)
|
mm
|
12600×8300×6200[6500]
|
|||
高品質のマシンを確実にお届けします
- すべての部品を検査する必要がある
- 100以上の生産工程管理
- 200以上の検査項目
- 各機械のサンプル加工
- 納品前に72時間の試運転を実施
- 最高の品質感覚、顧客の要求を第一に
- 1993年に設立された30年以上の研究開発の歴史
- 研究・設計能力を備えたハイテクメーカー
- 安定的かつ成熟した供給体制
- インスタントサービス（24時間オンライン）の若手現役営業・エンジニア
- 人間工学に基づいた機構のアップグレードとメンテナンスの容易化
- 当社の構造設計原則：メンテナンスと設置が簡単、メンテナンスコストが低く、生産に影響を与えません。
ようこそ！
Shanghai HD M&E Tech Co., Ltd は中国の上海にあります。弊社はCNC旋盤、立形マシニングセンター、横形マシニングセンター、ガントリーマシニングセンター、5軸マシニングセンター、ターンミーリングセンター、その他各種CNC設備を専門としております。 200種類以上の工作機械を取り揃えております。製品の品質と技術は国際的な先進レベルに達しています。
当社工場は80年以上工作機械を製造してきた歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで誕生しました。同社は中国の工作機械業界のリーダーの1つであり、中国最大の工作機械メーカーです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの産業をカバーしています。私たちは、最先端の技術、高品質、優れたサービスを備えた工作機械を世界中のお客様に提供するという使命を担っています。
機械の船荷証券の日付から始まります。
販売後：7日間24時間オンラインサービス、インストールのリモートガイダンス、顧客ソフトウェアシステムとのドッキング
完全な生産チェーンを使用して工場間で行われるため、最も信頼できる保証となります。
