起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
PBC110m

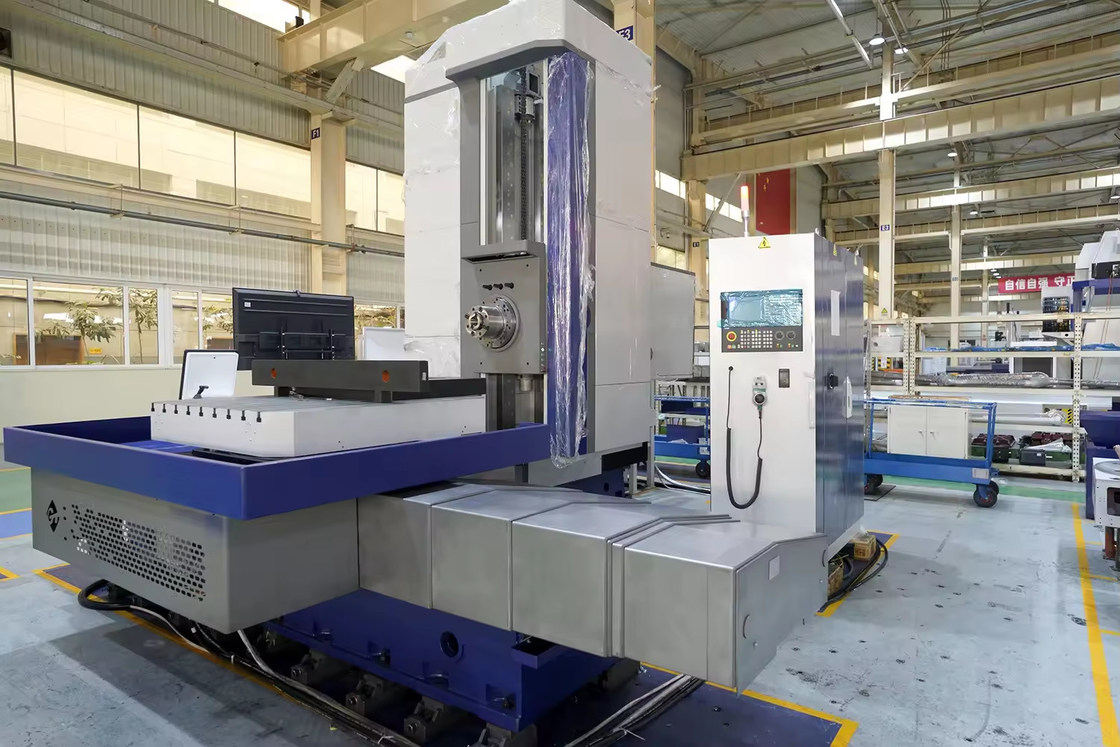

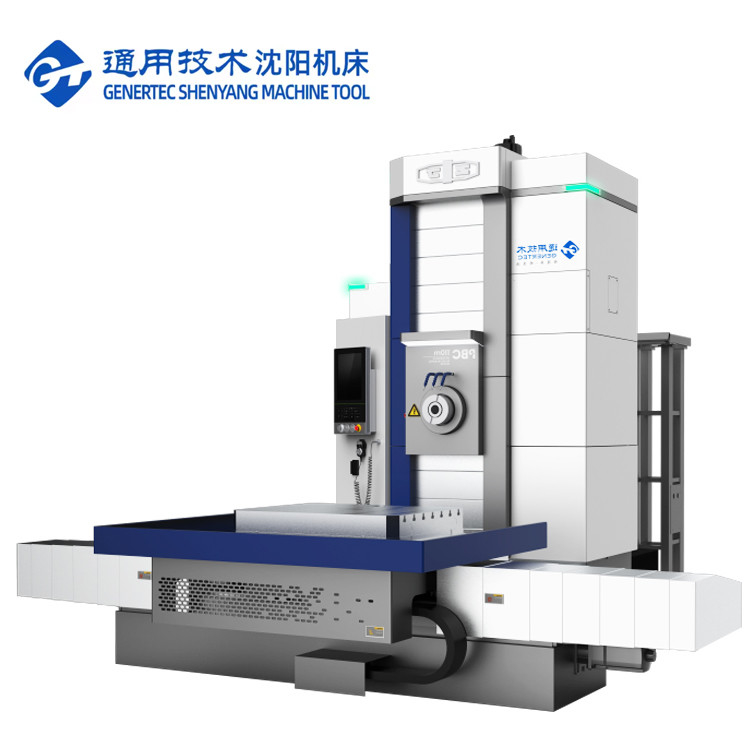

製品説明:
製品の特徴:
1市場需要に応じて,ドイツの先端技術を導入しています.同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.

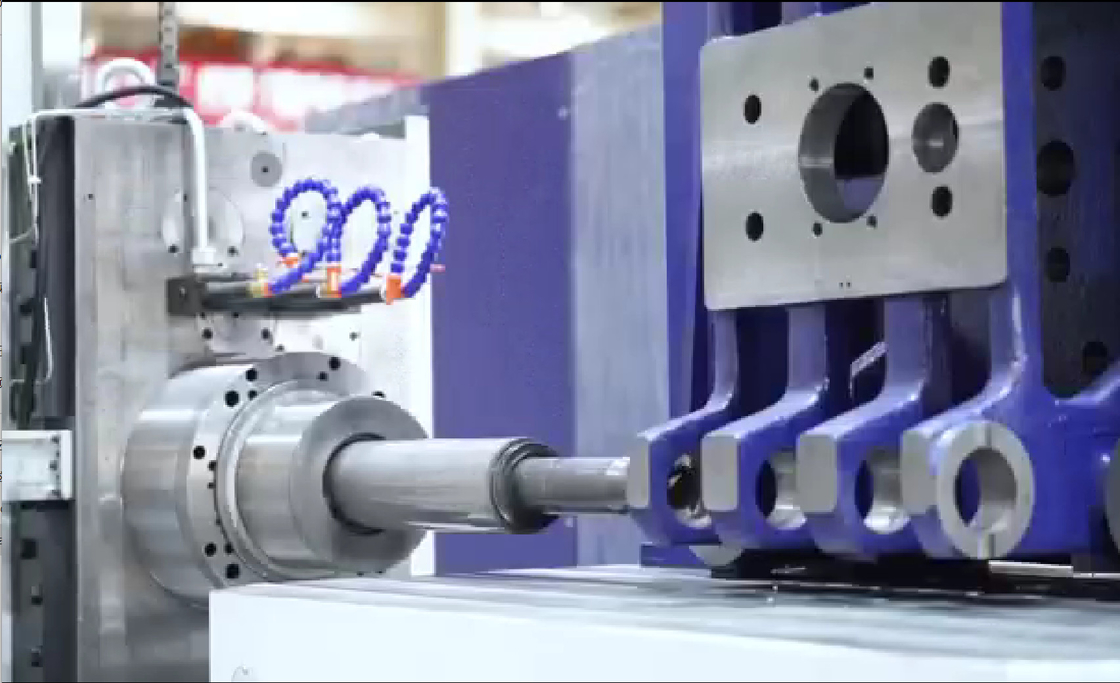

2"モジュール式設計,つまり標準的なインターフェースを通じて,モジュールは様々な方法で自由に組み合わせられ,市場の異なるニーズを満たす製品バリエーションを形成できます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
3穴距離要求より正確な箱部品,機械は,座標の自動位置付けを実現することができますが,また,X,Y,Z,WB任意の4座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.

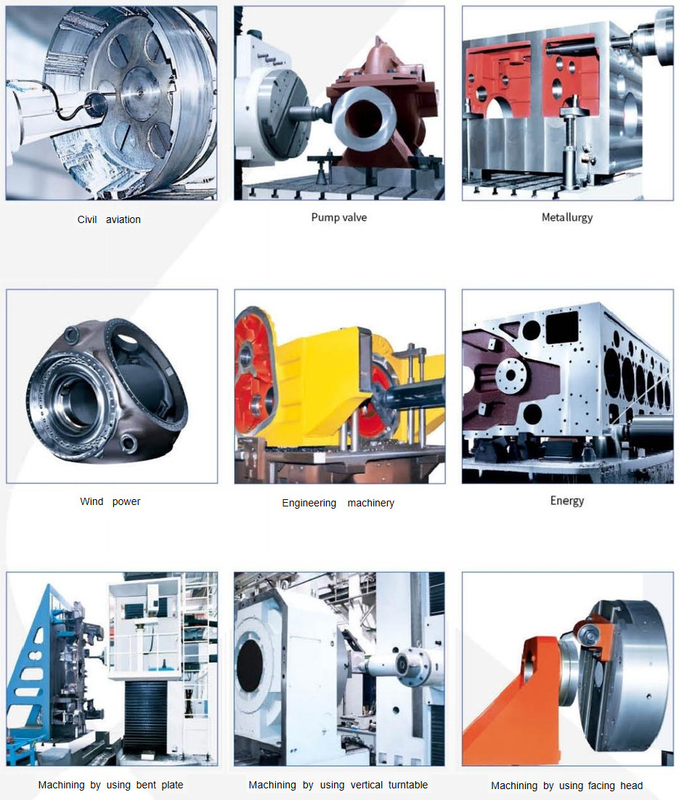

4ユーザの要求に応じて,垂直 CNC ターンテーブル,右角フレーシングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
商品の詳細:
|
ほら
|
ユニット
|
PBC 110m
|
PBC 130m
|
|
|
作業台の寸法
|
mm
|
1000×1250/ 1250×1400 について
|
1600×1800
|
|
|
作業台の最大負荷
|
T
|
5
|
10
|
|
|
スピンドル直径
|
mm
|
φ110
|
φ130
|
|
|
向きの頭直径
|
mm
|
φ630
|
|
|
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
IS0 7:24 N0 について50
|
|
|
ツールの棒の仕様
|
|
JT50/BT50
|
JT50/BT50
|
|
|
スピンドル速度
|
r/min
|
10〜2500
|
10から3000
|
|
|
頭の速度を向ける
|
r/min
|
10〜200
|
|
|
|
メインモーターの動力
|
kW
|
17/20 だった4
|
25/30
|
|
|
スピンドルの最大トルク
|
Nm
|
1300/1600
|
2100/2600
|
|
|
縦移動 X 作業台
|
mm
|
2000
|
2000/3000/4000
|
|
|
垂直移動 Y 頭部
|
mm
|
1500
|
1600/2000 年
|
|
|
列の縦移動Z
|
mm
|
1200
|
1600/2000 年
|
|
|
スピンドルの移動W
|
mm
|
550
|
800
|
|
|
向きのヘッドスライドブロックの移動 U
|
mm
|
140
|
|
|
|
作業台の回転 B
|
°
|
0.001×360
|
0.001×360
|
|
|
スピンドルの中心から作業台までの距離
|
mm
|
60~1560年
|
100~1700
|
|
|
シンデレスの反響が
|
mm
|
350
|
850
|
|
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
X/Z:1-12000,Y:10000
|
|
W
|
mm/min
|
1〜2千
|
1〜3000
|
|
|
U
|
mm/min
|
1-1000
|
|
|
|
B について
|
r/min
|
0 - 1
|
0 - 1 だった5
|
|
|
速さ
|
X,Y,Z
|
m/min
|
9
|
X/Z:12Y: オーケストラ10
|
|
W
|
m/min
|
2.4
|
3
|
|
|
U
|
m/min
|
2.4
|
|
|
|
B について
|
r/min
|
2
|
1.5
|
|
|
定位精度
|
X,Y,Z
|
mm
|
X: オーケー0.02/0.016 (格子スケール)
YZ: その通り0.018/0.015 (格子スケール)
|
XZ:0.015/0.01 (格子スケール)
Yさん0.01 (格子スケール)
|
|
W
|
mm
|
0.02
|
0.012
|
|
|
U
|
mm
|
0.032
|
|
|
|
B について
|
" と表記する.
|
12/10 (格子スケール) 4X90°;6
|
8 (格子スケール) 4X90°;6
|
|
|
位置変更精度
|
X,Y,Z
|
mm
|
X: オーケー0.011 YZ:0.01
|
0.008
|
|
W
|
|
0.016
|
0.01
|
|
|
U
|
mm
|
0.018
|
|
|
|
B について
|
" と表記する.
|
7
|
6
|
|
|
CNCシステム
|
|
|
シメンス 828D
|
シメンス 828D
|
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
問い合わせを直接私たちに送ってください.
