SMTCL横軸フレスリング掘削機 TK6513 シエメンズ 5軸横軸フレスリング掘削機
製品詳細
| ブランド名: | SMTCL | モデル番号: | TK6513 |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 横軸のCNCフレーシング掘削機 |
| 梱包の詳細: | 10〜2000回転/分 | 仕事台次元: | 1400×1600mm |
| 作業台の最大負荷: | 10 t | 縦移動 X 作業台: | 2000/3000/3500/4000 mm |
| 垂直移動 Y 頭部: | 1600/2000/2500/3000 mm | 列の縦移動Z: | 1600/2000 mm |
| スピンドルの移動W: | 800mm | ||
| ハイライト |
SMTCL ホリゾナルのフレーシング 掘削機,CNC 5軸加工センター,TK6513 CNCフレーシングマシン |
||
製品説明
SMTCL横軸フレーズ掘削機 TK6513 シエメンズ 5軸横軸フレーズ掘削機

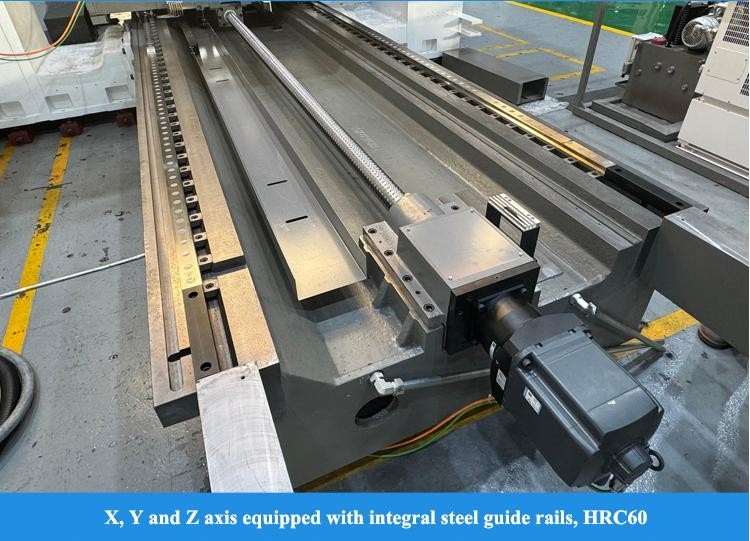

作業台とスライドキャリーは横横の床ガイドレール (X軸座標) を沿って移動します.柱はスライドキャリに固定され,横横の床ガイドレールに沿って移動する (Z軸座標)縦に柱のガイドレールに沿って移動 (Y軸の座標); 製品はT形の床の配置です. CNC作業台には360°の回転 (B座標) があります.フレッシング・シャフトのスピンドル (掘削軸) の動き (W軸の座標)X軸,Y軸およびZ軸は,統合された鉄鋼ガイドレールを採用しています. 消化および仕上げ加工後の硬さはHRC60±2に達することができます.ガイドレールとポリテトラフッロエチレンシートは前向きにガイドレールのペアを形成する製品には高精度,小摩擦,高精度保守が特徴です.作業台回転の円形ガイドレイルは,鋳鉄-ポリテトラフッロエチレンガイドレールペアを採用. 製品は,負荷を解き放つために輸入推力ベアリングを搭載し,クリアランスを排除するためにダブルワームメカニズムを採用し,安定した動きと高い位置位置準確性を備えています.
- 市場需要に応じて,ドイツの先端技術導入,同様の機械ツールの成熟した構造と機械ツールの開発を組み合わせた.
- モジュール式設計の利用,つまり標準的なインターフェースを通じて,モジュールは市場の異なるニーズを満たす製品バリエーションを形成するために様々な方法で自由に組み合わせることができます.機械は主に磨きと掘削ですまた,掘削,リミング,反面化,端面の回転,回転などのプロセスを行うことができます.
- 特に,穴距離の要求をより正確な箱のパーツを処理するのに適しています. 機械は,座標の自動位置付けを実現することができます. しかし,また,X,Y,Z,Wを実現することができます.,B任意の4つの座標軸のリンクは,弧のインターポレーション・コンタクトと3次元表面処理に使用できます.
- ユーザの要求に応じて,垂直のCNCターンテーブル,右角フライディングアクセサリーで装備され,機械加工技術の範囲を拡大することができます.
| ほら |
ユニット
|

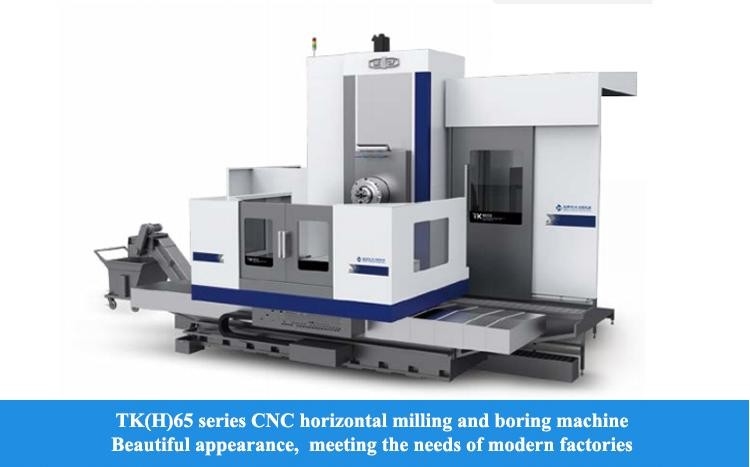

TK(H) 6513
|
TK(H) P 6513
|
|
|

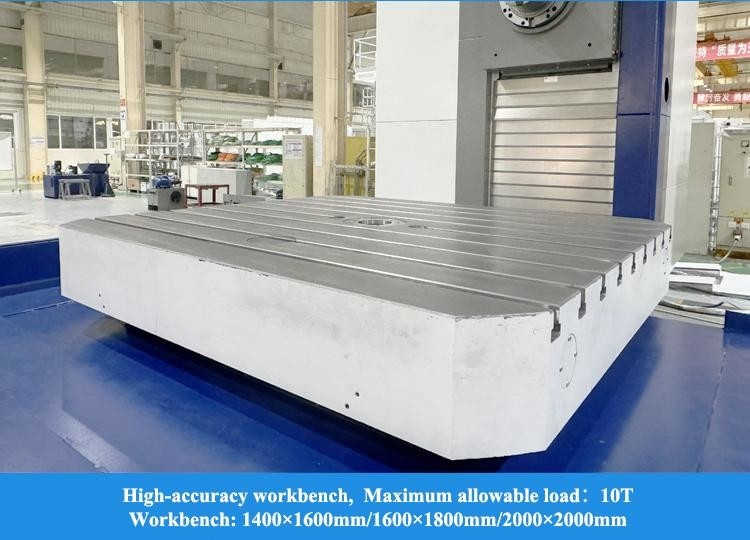

作業台の寸法
|
mm
|
1400×1600/2000×2000
|
||
|
作業台の最大負荷
|
T
|
10
|
||
|

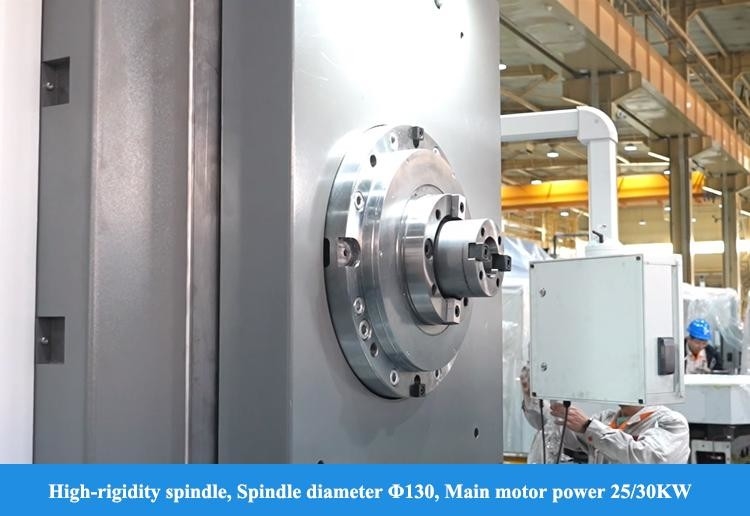

スピンドル直径
|
mm
|
φ130
|
||
|
向きの頭直径
|
mm
|
-
|
φ730
|
|
|
スピンドルの角孔
|
|
IS0 7:24 N0 について50
|
||
|
ツールの棒の仕様
|
|
JT50/BT50
|
||
|
スピンドル速度
|
r/min
|
10〜2000年
|
||
|
頭の速度を向ける
|
r/min
|
-
|
10から125
|
|
|
メインモーターの動力
|
kW
|
25/30
|
||
|
スピンドルの最大トルク
|
Nm
|
2500/3000
|
||
|
縦移動 X 作業台
|
mm
|
2000/3000/3500/4000
|
||
|
垂直移動 Y 頭部
|
mm
|
1600/2000/2500/3000
|
||
|
列の縦移動Z
|
mm
|
1600/2000 年
|
||
|
スピンドルの移動W
|
mm
|
800
|
||
|
向きのヘッドスライドブロックの移動 U
|
mm
|
-
|
200
|
|
|
作業台の回転 B
|
°
|
0.001×360
|
||
|
スピンドルの中心から作業台までの距離
|
mm
|
100~1700
|
||
|
シンデレスの反響が
|
mm
|
850/1050
|
||
|
給餌速度
|
X,Y,Z
|
mm/min
|
1〜6000
|
|
|
W
|
mm/min
|
1〜3000
|
||
|
U
|
mm/min
|
-
|
1〜3000
|
|
|
B について
|
r/min
|
0 - 1
|
||
|
速さ
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B について
|
r/min
|
1
|
||
|
定位精度
|
X,Y,Z
|
mm
|
X: オーケー0.02/0.016 (格子スケール)
YZ: その通り0.02/0.015 (格子スケール) |
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B について
|
" と表記する.
|
104×90°,6
|
||
|
位置変更精度
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B について
|
" と表記する.
|
6
|
||
|

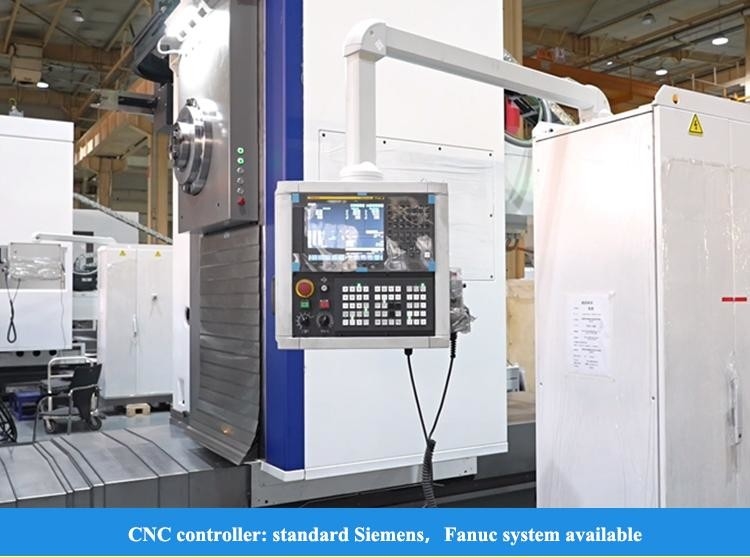

CNCシステム
|
|
|
シメンス 828D
|
|
高品質の機械を受け取るようにしてください
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
