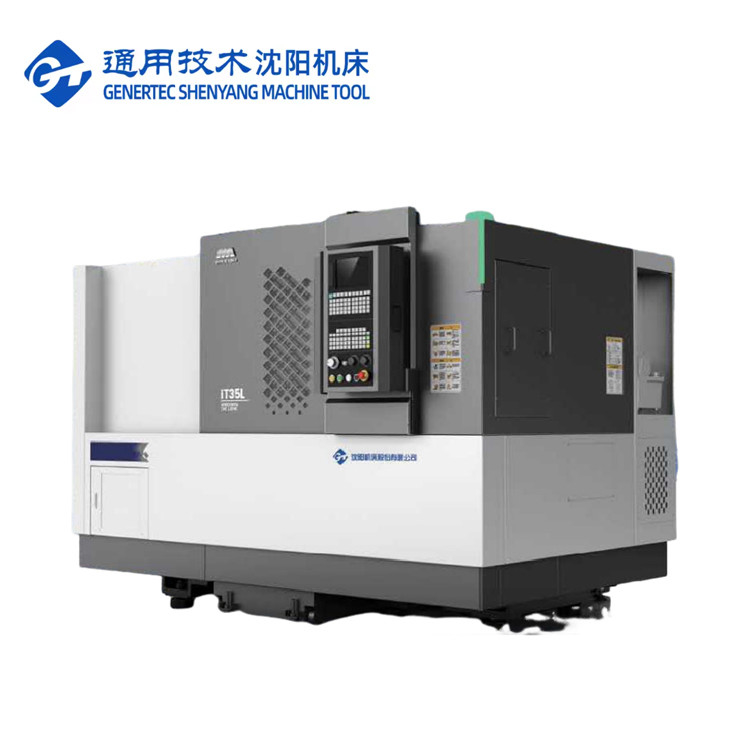

精密傾斜ベッドCNC旋盤 IT35L 高コストパフォーマンス SMTCL CNC旋盤 金属用
製品詳細
| ブランド名: | SMTCL | モデル番号: | iT35L |
|---|---|---|---|

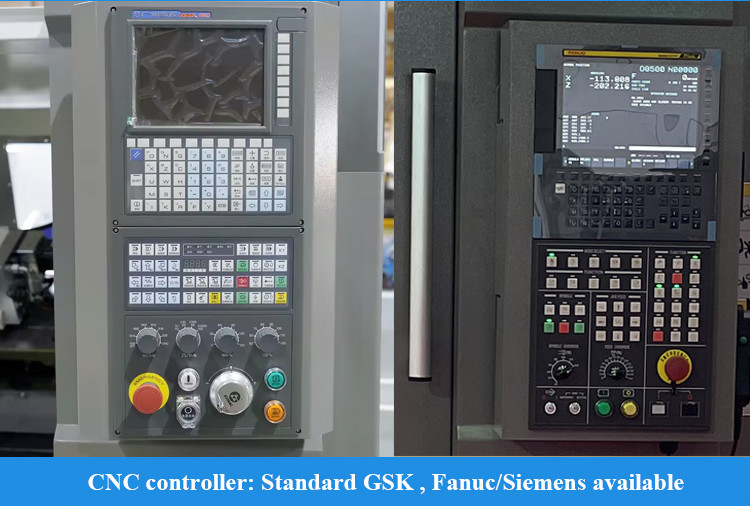

| CNC制御システム: | GSK | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | 最大回転長さ (mm): | 500 |
| 最大 スピンドル速さ (rp.m): | 4000回転/m | 移動 (X軸): | 260 |
| 移動 (Z軸): | 510 | 最大回転直径: | Φ360 |
| 最大回転長さ: | 500 | ベッドの上での最大振動: | Φ580 |
| マックススイングスライド: | Φ330 | ||
| ハイライト |
精密型CNC lathes,高コスト性能のCNCターン,横軸8駅のサーボターン |
||
製品説明
製品の説明:

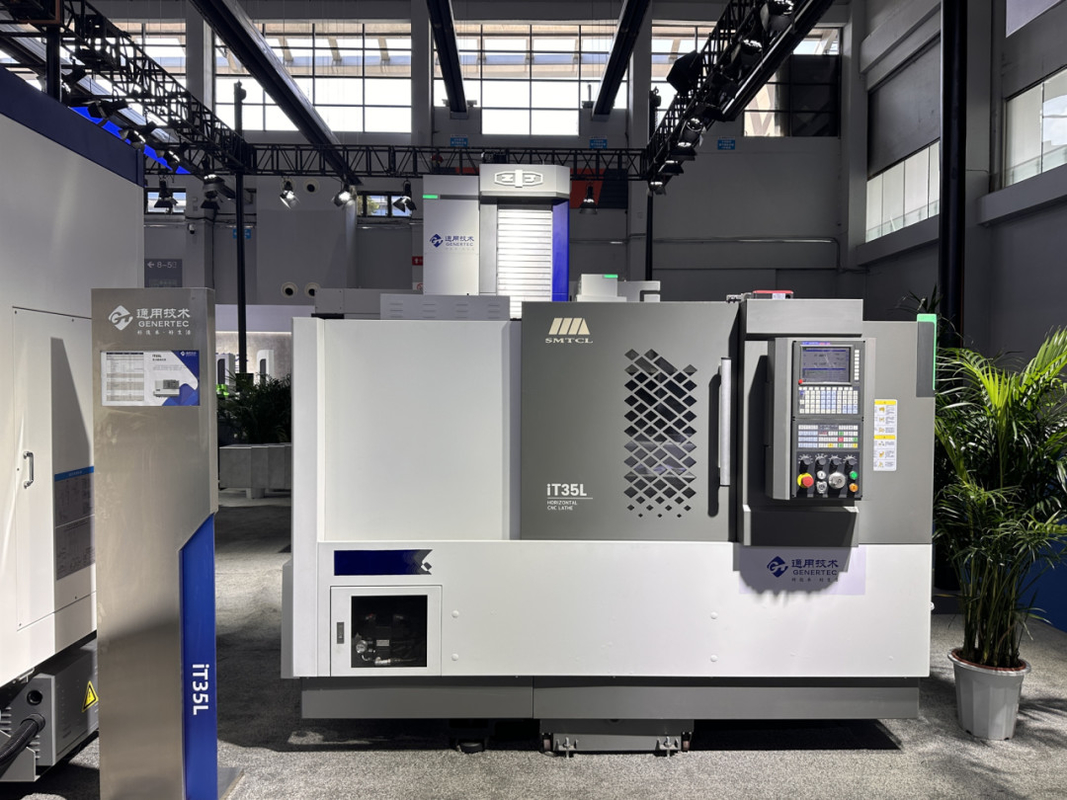

SMTCL精密傾斜ベッドCNC旋盤 IT35L 高コストパフォーマンスCNC旋盤 金属用
傾斜ベッドCNC旋盤は、傾斜設計を採用したCNC旋盤の一種です。この設計により、加工中のワークの安定性が向上し、振動や変形が抑制され、加工精度と表面品質が向上します。この旋盤は通常、ねじロッドやベアリングなど、長くて細いシャフトワークの加工に使用されます。コンピュータ数値制御技術を使用しており、ワーク加工タスクを自動的に完了でき、高効率、高精度、高信頼性を特徴としています。一般的に、傾斜ベッドCNC旋盤は高効率、高精度、高信頼性を特徴とし、機械製造、自動車産業、航空宇宙などの分野で広く使用されています。
製品の特徴:
1、高剛性
* 有限要素解析による機械全体の構造最適化

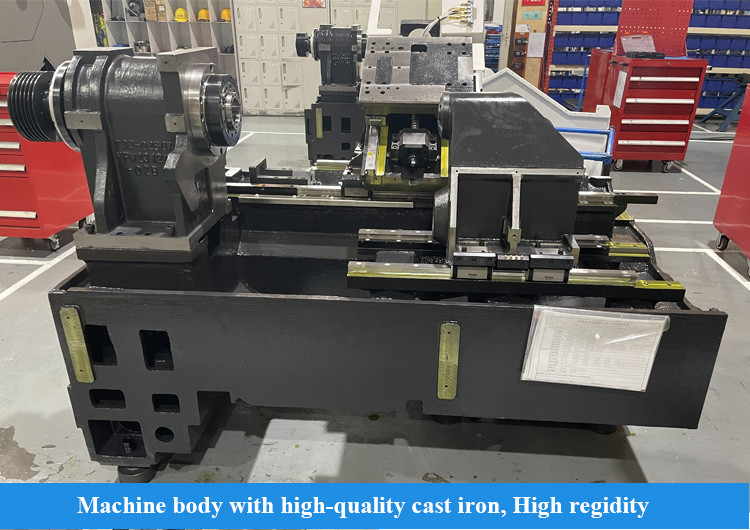

* ベッドは高品質の鋳物製で、合理的なバーレイアウト

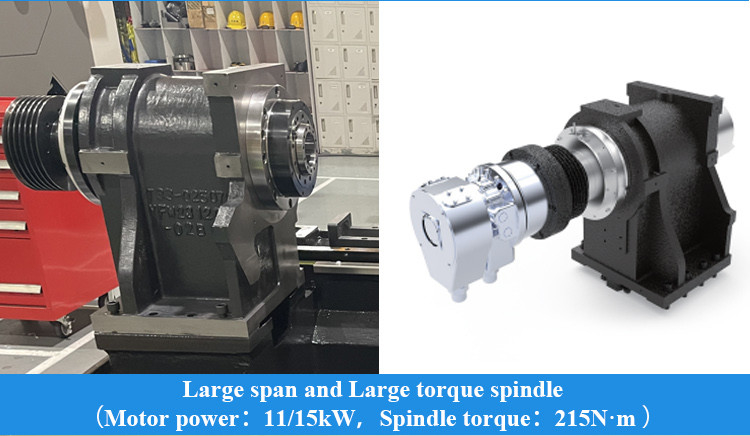

* 大スパン、大トルク主軸の構成により、切削剛性を向上
* 精密スクレーピングプロセスにより、接続剛性を向上
|
項目
|
単位
|
仕様 (IT 35L)
|
||
|
最大旋削直径
|
mm
|
Φ360
|
||
|
最大旋削長さ
|
mm
|
500
|
||
|
ベッド上の最大振り
|
mm
|
Φ580
|
||
|
スライド上の最大振り
|
mm
|
Φ330
|
||
|
主軸
|
|
|||
|
主軸ノーズ
|
mm
|
A2-6
|
||
|
フロントベアリング径
|
mm
|
100
|
||
|
主軸テーパーと穴サイズ
|
mm
|
1:20；Φ70
|
||
|
主軸穴の直径
|
mm
|
Φ65
|
||
|
最大バー径
|
mm
|
Φ50
|
||
|

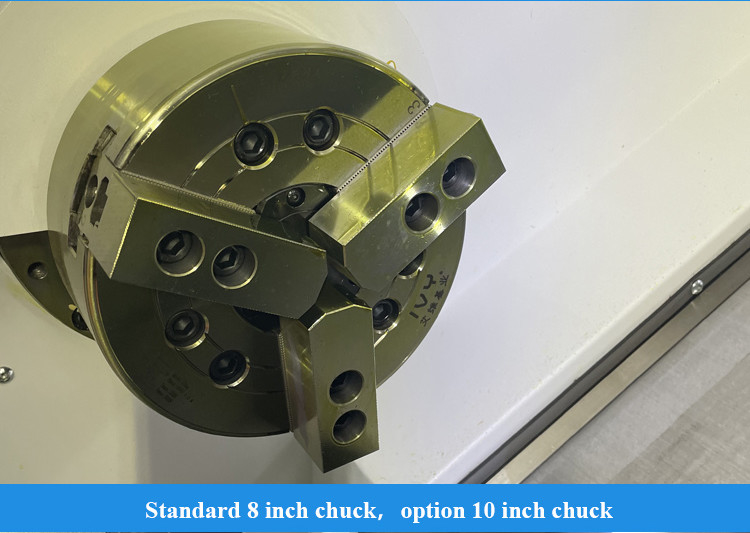

チャックサイズ
|
インチ
|
8
|
||
|
主軸速度
|
r/min
|
4000
|
||
|
主軸定格トルク
|
Nm
|
158(666r/min)
|
||
|
最大主軸トルク
|
Nm
|
215(666r/min)
|
||
|
最大モーター出力連続/30分
|
kW
|
11/15
|
||
|
送り
|
|
|||
|
X/Z最大速度
|
m/min
|
30
|
||
|
X軸移動量
|
mm
|
200
|
||
|
Z軸移動量
|
mm
|
510
|
||
|

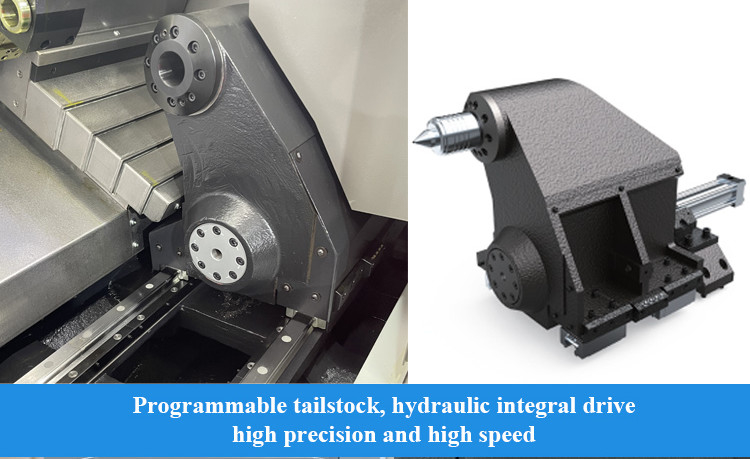

テールストック
|
|
|
||
|
テールストック移動量
|
mm
|
400
|
||
|
テールストックテーパー
|
モールス
|
MT-5
|
||
|
タレット
|
|
|||
|
タレットタイプ
|
|
水平8ステーションサーボタレット
|
||
|
中心高さ
|
mm
|
80
|
||
|
回転位置決め
|
秒
|
±1.6
|
||
|
その他
|
|
|||
|
重量
|
KG
|
3600
|
||
|
全体寸法
(L*W*H) |
mm
|
2550×1675×1760
|
||
業界での応用:
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ 若くて活発な営業とエンジニアによる即時サービス（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは商社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
販売後：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
