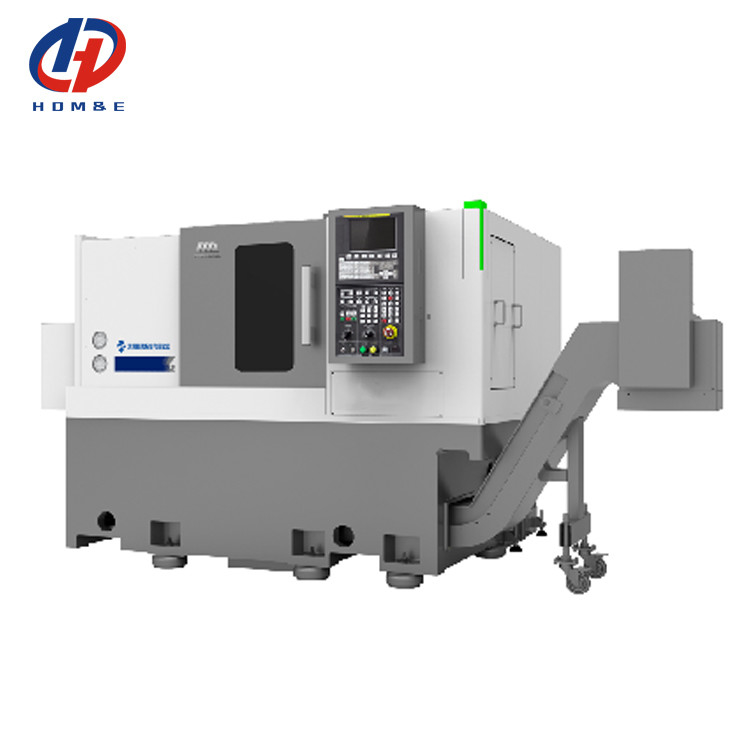

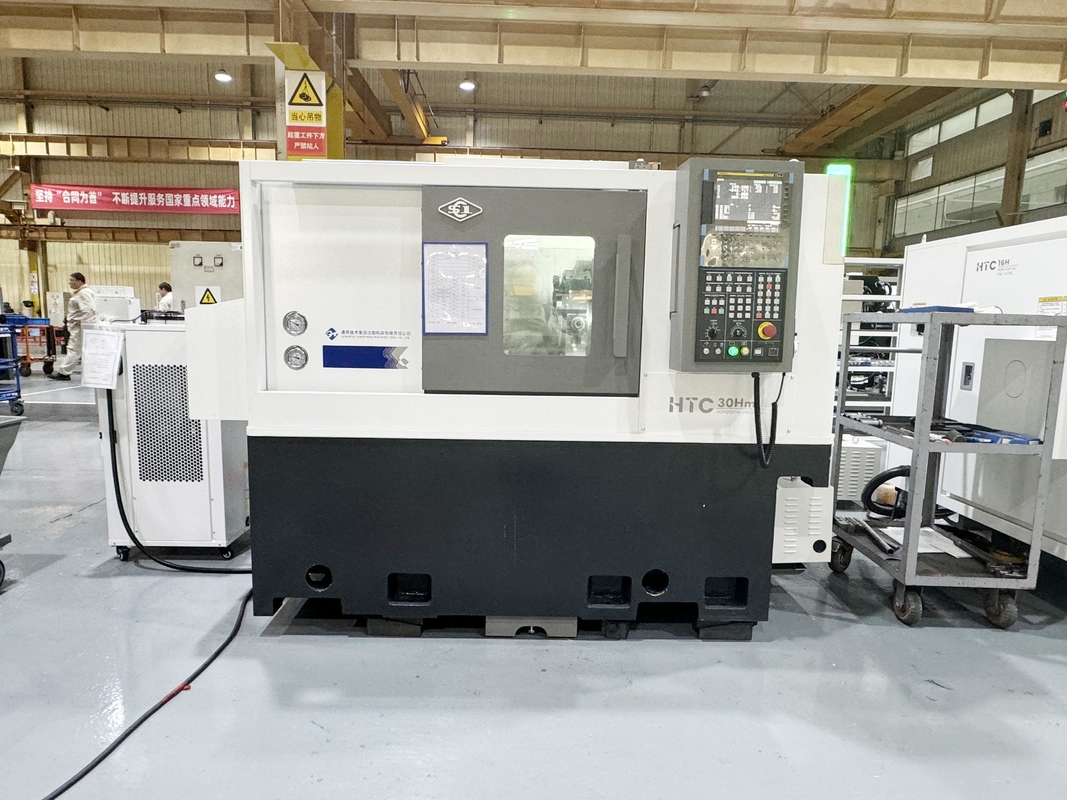

横型CNC旋盤 HTC30Hm BMT45 12ステーション パワーターレット サーボテールストック Y軸付き旋盤
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC30Hm |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 横軸のCNCターニングセンター |
| Max.Cuttingの長さ: | 450mm | 最大。切断径: | 250mm |
| 最大。ベッド上での水泳直径: | 420mm | X軸移動量: | 140mm |
| Z軸移動量: | 500mm | 梱包の詳細: | 4500回転/分 |
| ハイライト |
HTC30Hm水平ターニングセンター,CNC水平ターニングセンター,12 ステーション 横回りセンター |
||
製品説明
HTC30Hm水平回転センターのシリーズが組み立てられ,検証され,先進的な製造技術で改良されます.彼らは良い切断性能があり,様々な回転部品の加工ニーズを満たすことができます機械にはC軸,動力ツールホルダー等が装備されており,ターニング,フレスリング,掘削などの様々な加工方法を実現できます.
Hmシリーズ高効率な製品で,多機能の高効率の処理を実現できます. 高加工精度と優れた安定性があり,自動車の加工ニーズを満たします.水ポンプモーターその他の産業.
- 高効率の電動サーボツールホルダー
- スプリット・サーボ・テールストック
- 2軸の高速移動速度
- 多配列統合処理を実現するための任意のY軸構成
- 高精度前伸縮スクリュー
- エラー補償技術
- プロセス基準の定量化
- 厳格な検査基準
- 機械床および高品質の鋳鉄の他の鍵鋳物

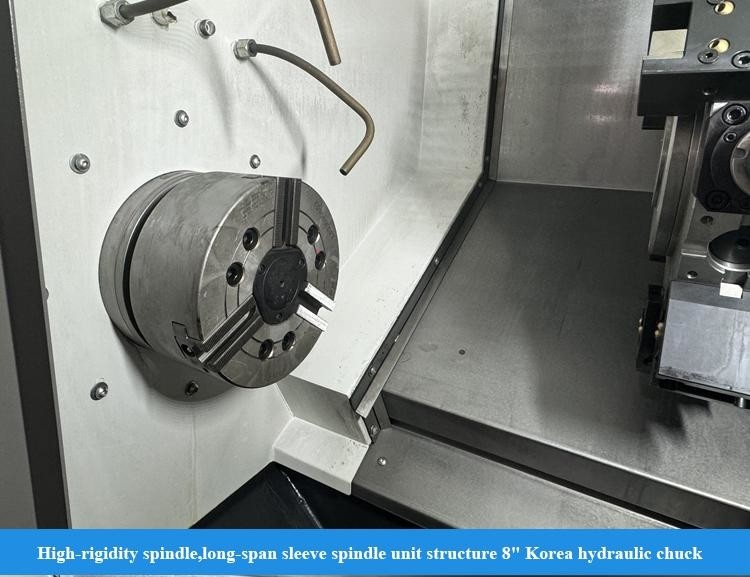

- 大幅のスパン スピンドル
- 弧形の抗折りたたみシール
- 小型スピンドル構造
サーボモーターはコップリングを通じてボールスクリューに直接接続され,中間リンクを削減し,ギャップレストランスミッションを達成します.X軸とZ軸のガイドレールは,高い硬さを確保するために輸入線形ロールガイドレールを採用生産効率を向上させ,動作速度を向上させる.

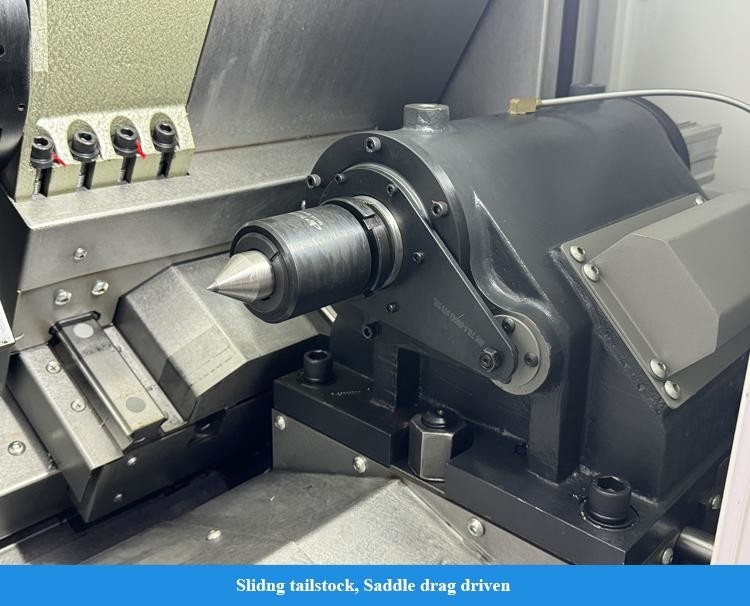

バックストックはオプションのサーボ駆動で移動できます精密に制御し,柔軟に調整できる,尾根の移動速度と作業のクランプ力,加工要件に応じて作業部件に迅速に接近し,衝撃なしに締め付けることを可能にし,締め付け位置に関するリアルタイムフィードバックを提供することができます.生産の交換効率を向上します.尾根は上下に分けています調整の精度が簡単で,メンテナンス効率が向上します.
X軸は,固定した二重支柱構造を発展させ,前張ったスクリューを使用して,前張りの変形と温度上昇変形を効果的に抵消します.螺栓の温度上昇を減らすために特別な密封構造と協力機械ツールのフィード安定性の高精度と高精度を達成
選択的なY軸配置は,BMT駆動の塔,高精度C軸構造,さまざまな駆動ツールのホルダーと組み合わせて,一度のインストールで複雑な表面処理を実現することができます.

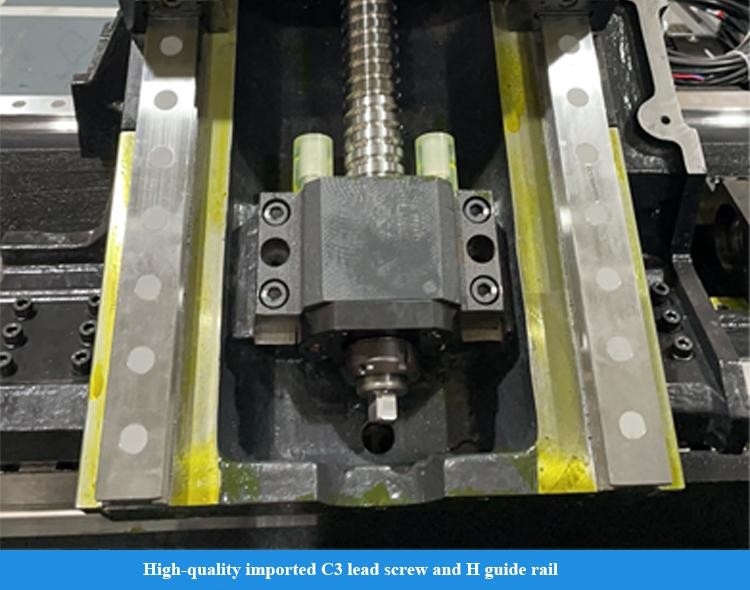

高品質の輸入C3級スクリューとH級ガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.
ガイドレールの横幅はかなり拡大し,運動システムの構造は最適化されています.ベッドセールの主体は,重要な部品の全体的な硬さを確保するために弧形に設計されています..

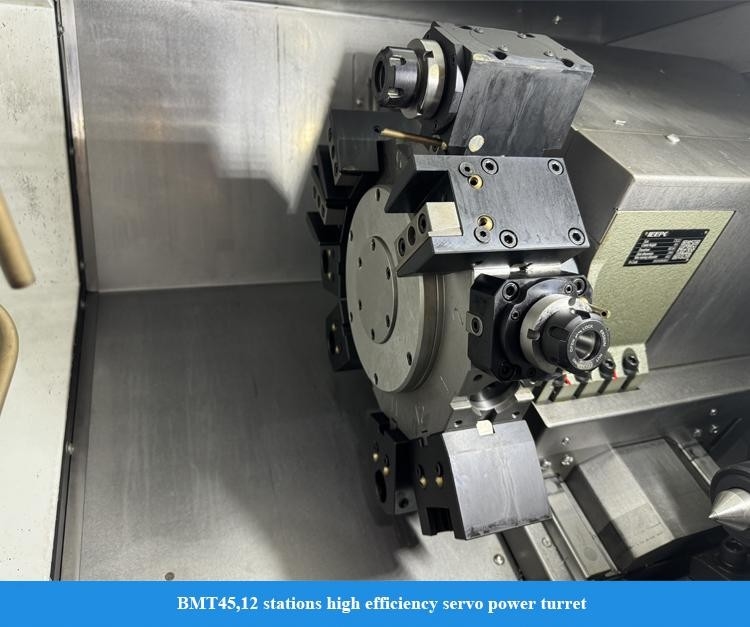

標準BMTインターフェイス,高硬度接続; ツールには信頼性の高いトランスミッションと低故障率を有するDIN1809インターフェイスが駆動されています.駆動モーターは横に設置され,構造はコンパクトです.ターニング,フレスリング,ドリリングの高効率の統合処理を達成するために,高精度C軸とブレーキ装置を装備しています.
ツールセンターからのオプションの内部冷却ツールホルダーと水出口は,内部穴加工中に効率的なチップ除去を実現し,加工品質を確保します
工件材: HT200
ツールモデル:F20 平方肩フレーシング切断機
冷却状態:水冷却
工件材: HT200
ツールモデル:F16 ストイッチドリル
冷却状態:水冷却
| プロジェクト | ユニット | HTC 30Hm |
|---|---|---|
| マックス 切断する | mm | Φ250 |
| 最大切断長 | mm | 450 |
| マックス 寝床の上に泳いで | mm | Φ420 |
| マックス 泳ぐ 滑り台 | mm | Φ280 |
| スピンドル | ||
| スピンドルノースモデル | A2〜6 | |
| 前軸内側ダイア | mm | 100 |
| スピンドルの角と穴の大きさ | 1:20Φ70 | |
| スピンドルホール | Φ65 | |
| マックス,バーダイア | mm | Φ50 |
| スタンダードチャックダイア | インチ | 8 |
| スピンドル速度範囲 | r/min | 4500 |
| スピンドルのノーマルトルク | N·m | 110 ((769r/min) |
| スピンドルマックス.トルク | N·m | 180 ((576r/min) |
| メインエンジンの出力15分連続 | kW | 9/11 |
| X/Z軸 | ||
| X/Z軸の高速移動 | m/min | 30 |
| X軸移動 | mm | 140 |
| Z軸移動 | mm | 500 |
| 尾根 | ||
| テイルストック旅行 | mm | 500 |
| テイルストック駆動方法 | シール牽引 | |
| テイルストック 袖移動 | mm | 100 |
| テイルストック・スリーブ・ディア | mm | Φ100 |
| 尾根の角型 穴の角型 | モース文字 | MT-5 |
| 塔 | ||
| 塔型 | 横軸の12ステーションの電源塔 | |
| 中央の高さ | mm | 100 |
| ターレインデッシング 繰り返し位置付け精度 | セック | ±16 |
| ツールサイズ | mm | 25 |
| 近くにツールを選ぶことができます | そうだ | |
| 電動工具ホルダーインターフェース | BMT45 | |
| 最大掘削能力 | mm | 14*015 |
| マックス.フレーシング容量 | mm | 12*8*45 |
| 最大のタップ能力 | mm | M10*15 |
| ほか | ||
| スピンドル中心部と床間の距離 | mm | 926 |
| 機械の純重量 | 体重 | 3500 |
| 総寸法 (LxWxH) | mm | 2295*1680*1650 |
| 注: 表に記載されているパラメータは参照のみです.変更があった場合は,実際の製品を参照してください. | ||

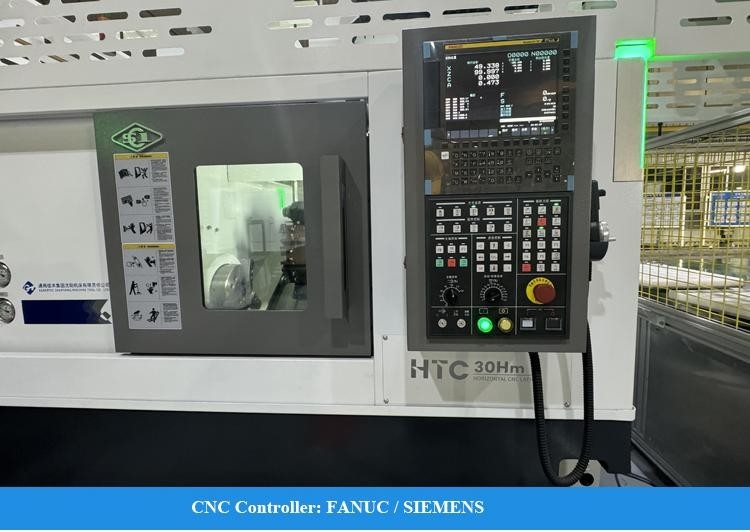

- FANUC-0i-TF Plus (5) システム (Hm/Smシリーズ)
- GSK988TAシステム (Qmシリーズ)
- カーブ型スフィンダル
- 油筒は空っぽ
- 縦横の12駅の電動工具車
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若年活躍する営業とインスタントサービスのエンジニア (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
私たちは製造会社です.
私たちはあらゆる種類の機械に特化したものです. 例えば,CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです.
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
機械の貨物表から12ヶ月間,欠陥のある部品を交換します.
パーソナル・セールス: カスタマイズされたソリューション,計画と設計; 1対1のサービス
販売後: 7 日 24 時間線上サービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
製品開発,設計,製造,組み立て 生産プロセスのすべてが 工場間で行われ 生産チェーンが完成します
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
T/T 30%の初期支払い, 70%の残高の支払い 発送前
