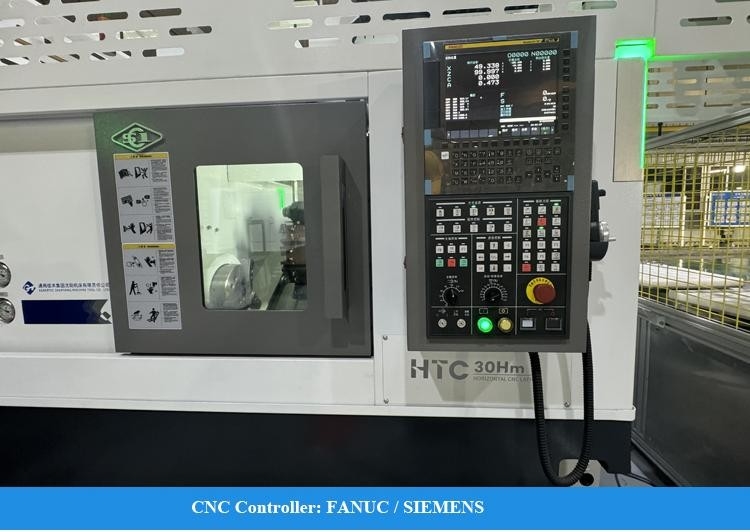

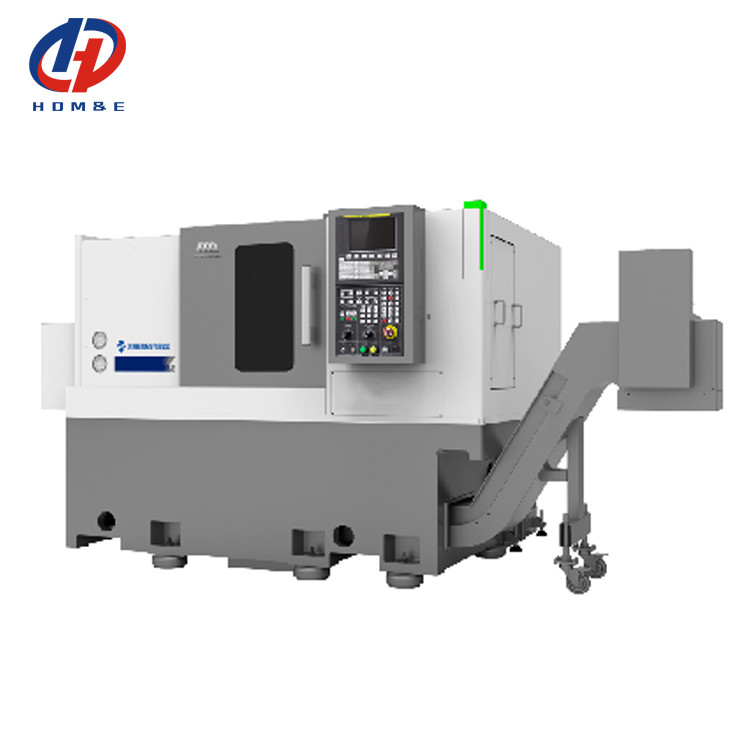

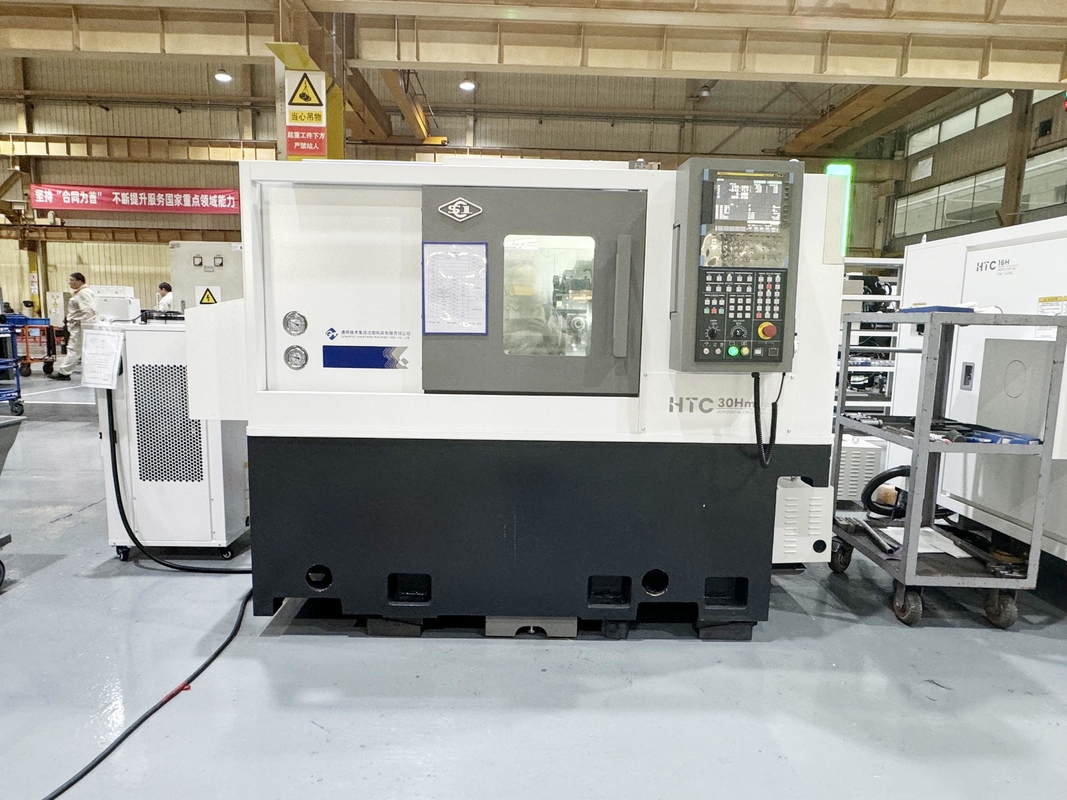

横型CNC旋盤 HTC30Hm BMT45 12ステーション パワーターレット サーボテールストック Y軸付き旋盤
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC30Hm |
|---|---|---|---|
| CNCかどうか: | CNC | キーワード: | 横軸のCNCターニングセンター |
| Max.Cuttingの長さ: | 450mm | 最高。切断Dia。: | 250mm |
| マックス 寝床の上に泳いで: | 420mm | x軸旅行: | 140mm |
| Z軸旅行: | 500mm | スピンドル速度: | 4500回転/分 |
| ハイライト |
HTC30Hm水平ターニングセンター,CNC水平ターニングセンター,12 ステーション 横回りセンター |
||
製品説明
製品の説明：
製品の特徴：
◆ 高効率サーボパワー工具ホルダ
◆ 分割サーボ心押台
◆ 2軸の高早送り速度
◆ マルチを実現するためのオプションのY軸構成
シーケンス統合処理
◆ 誤差補正技術
◆ プロセス標準の定量化
◆ 厳格な検査基準

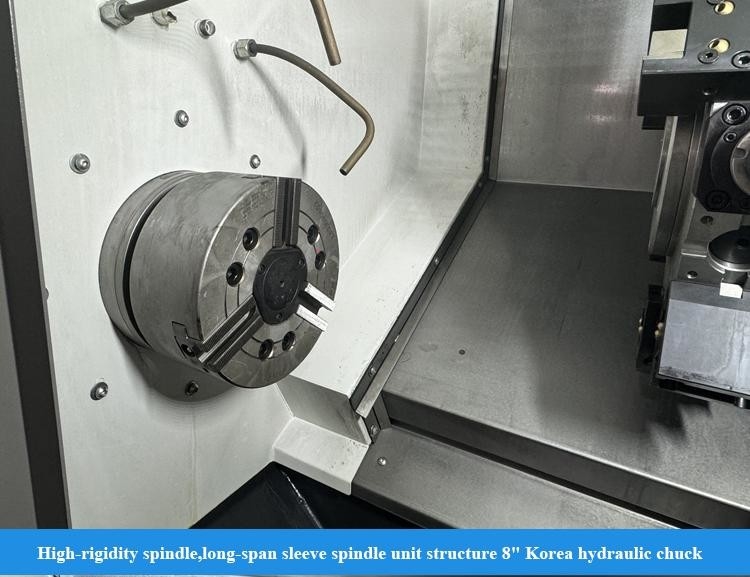

◆ 大スパン主軸ユニット
◆ 弧状の曲げ防止サドル
◆ 小型主軸構造心押台
製品の詳細：
工具モデル：Ф20角肩
フライスカッター
冷却状態：水冷
ワーク材質：HT200
工具モデル：Ф16ツイストドリル
冷却状態：水冷
|
プロジェクト
|
単位
|
HTC 30Hm
|
|
最大切削径
|
mm
|
Φ250
|
|
最大切削長
|
mm
|
450
|
|
ベッド上の最大旋回径
|
mm
|
Φ420
|
|
スライド上の最大旋回径
|
mm
|
Φ280
|
|
主軸
|
|
|
|
主軸ノーズモデル
|
|
A2-6
|
|
フロントベアリング内径
|
mm
|
100
|
|
主軸テーパーと穴サイズ
|
|
1:20;Φ70
|
|
主軸穴径
|
|
Φ65
|
|
最大バー径
|
mm
|
Φ50
|
|
標準チャック径
|
インチ
|
8
|
|
主軸速度範囲
|
r/min
|
4500
|
|
定格主軸トルク
|
N·m
|
110(769r/min)
|
|
主軸最大トルク
|
N·m
|
180(576r/min)
|
|
主電動機出力連続/15分
|
kW
|
9/11
|
|
X/Z軸
|
|
|
|
X/Z軸早送り
|
m/min
|
30
|
|
X軸移動量
|
mm
|
140
|
|
Z軸移動量
|
mm
|
500
|
|

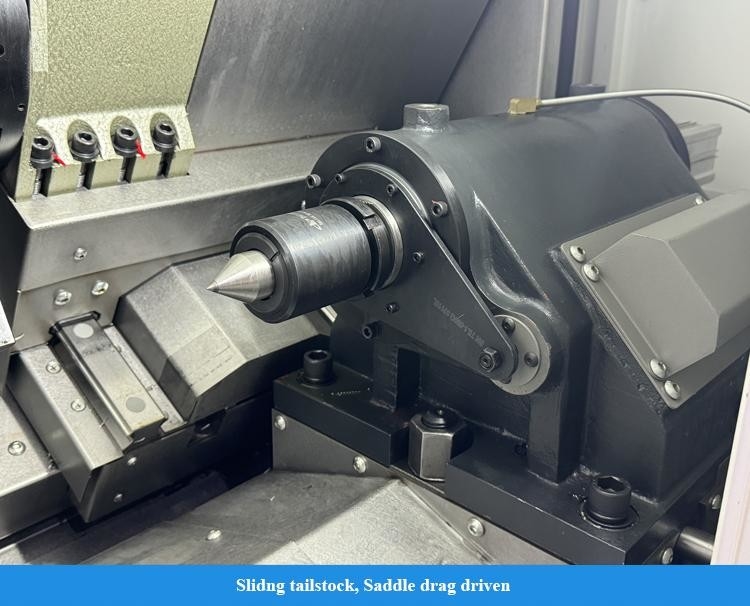

心押台
|
|
|
|
心押台移動量
|
mm
|
500
|
|
心押台駆動方式
|
|
サドルドラッグ
|
| 心押台スリーブ移動量 | mm | 100 |
| 心押台スリーブ径 | mm | Φ100 |
| 心押台テーパー穴テーパー | モールス | MT-5 |
|

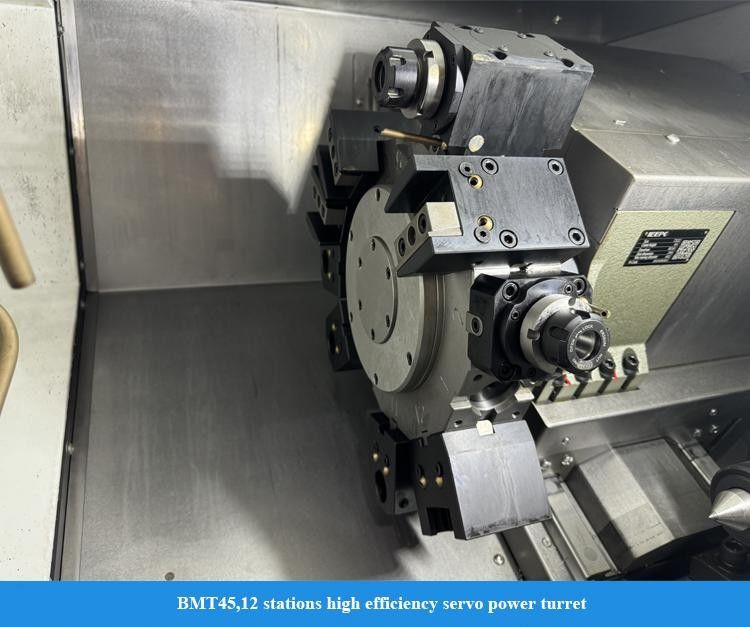

タレット
|
|
|
|
タレットタイプ
|
|
横型12ステーションパワーターレット
|
|
センターハイト
|
mm
|
100
|
|
タレットインデックス繰り返し位置決め精度
|
秒
|
±1.6
|
|
工具サイズ
|
mm
|
25
|
|
近くの工具を選択できる場合
|
|
はい
|
|
パワー工具ホルダインターフェース
|
|
BMT45
|
|
最大穴あけ能力
|
mm
|
14×0.15
|
|
最大フライス加工能力
|
mm
|
12×8×45
|
|
最大タッピング能力
|
mm
|
M10×1.5
|
|
その他
|
|
|
|
主軸中心と床の間の距離
|
mm
|
926
|
|
工作機械正味重量
|
kg
|
3500
|
|
全体寸法(LxWxH)
|
mm
|
2295×1680×1650
|
|
注：表に記載されているパラメータは参考用です。変更がある場合は、実際の製品を参照してください。
|
||
標準構成：
当社のサービス：
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル処理
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア (24時間オンライン)
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問：
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
販売後：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
製品のハイライト
製品の説明： 横型CNC旋盤 HTC30Hm BMT45 12ステーション パワーターレット サーボ心押台 旋盤 Y軸付き HTC30Hmシリーズの横型旋盤は、高度な製造技術で組み立て、検証、改良されています。優れた切削性能を持ち、様々な回転部品の加工ニーズに対応できます。この工作機械には、C軸、パワー工具ホルダなどが装備されており、旋削、フライス加工、穴あけなどの様々な加工方法を実現できます。 Hmシリーズは、複数の機能を高効率で実現できる高性能製品です。高い加工精度と優れた安定性を備え、自動車、ウォーターポンプモーターなどの業界の加工ニーズに対応します。 製品の特徴： 1、高効率 ◆ 高効...
