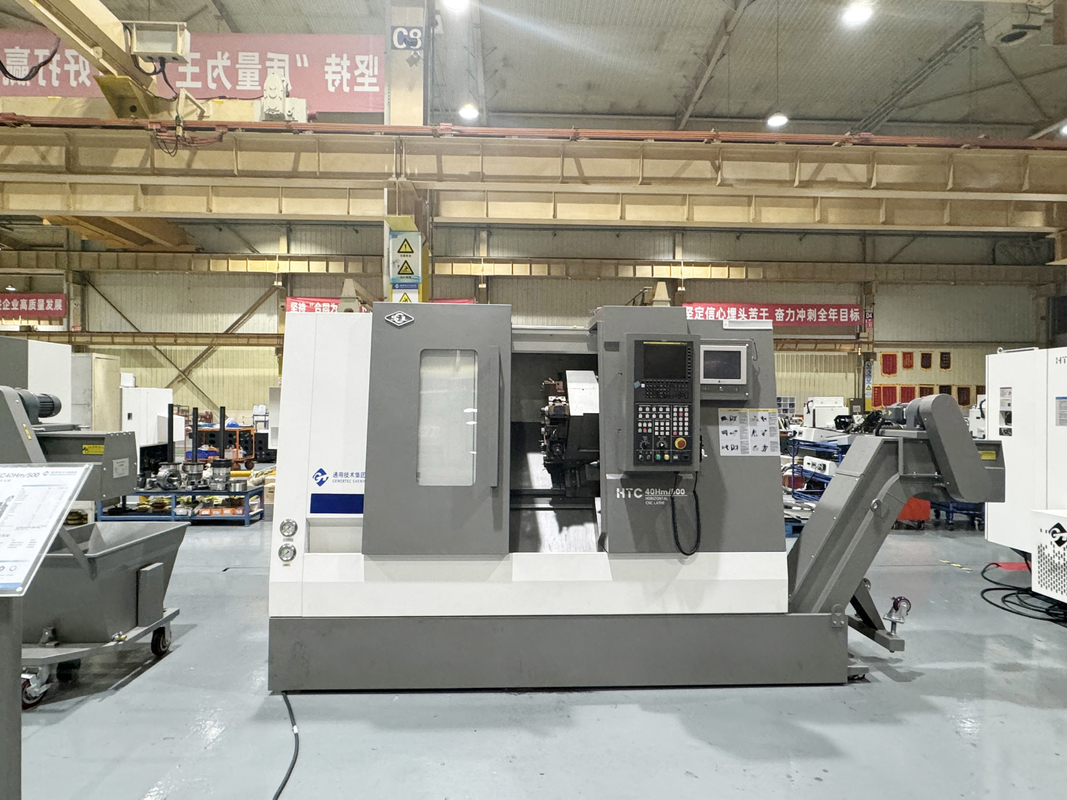

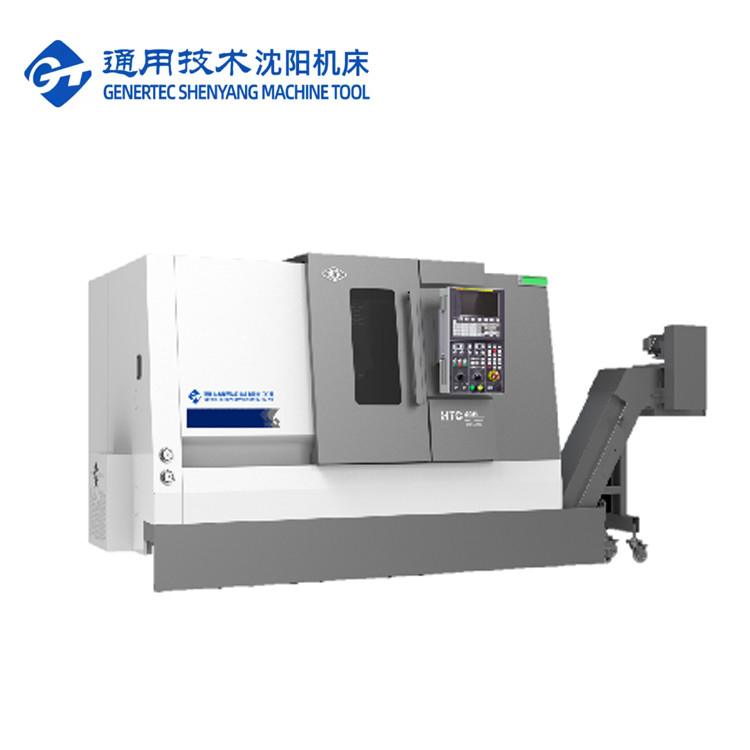

HTC 40Hm/500

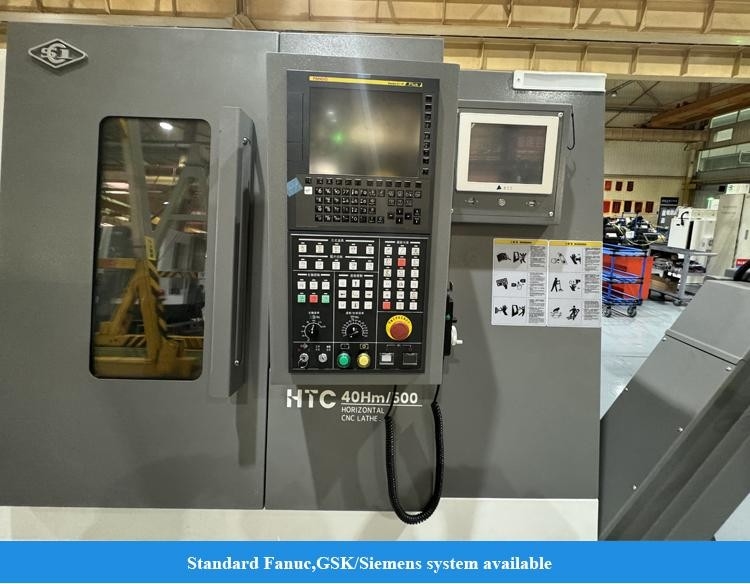

HTC40Hmの水平ターニングセンターは 科学的分析,最適化,先進的な製造とテスト技術によって組み立てられ改善されました優れた切断性能があり,様々な回転部品の加工要件を満たすことができます. サーボ駆動の塔を装備し,ターニング,フレリング,掘削などの加工方法を実現することができます. また,サーボ駆動の尾根モジュールも装備できます.尾根は,衝撃なしに高速で緊密にアバートすることができます高加工精度と良好な安定性があり,多くの産業の部品加工に適しています.
サーボモーターはコップリングを通じてボールスクリューに直接接続され,中間リンクを削減し,ギャップレストランスミッションを達成します.X軸とZ軸のガイドレールは,高い硬さを確保するために輸入線形ロールガイドレールを採用生産効率を向上させ,動作速度を向上させる.

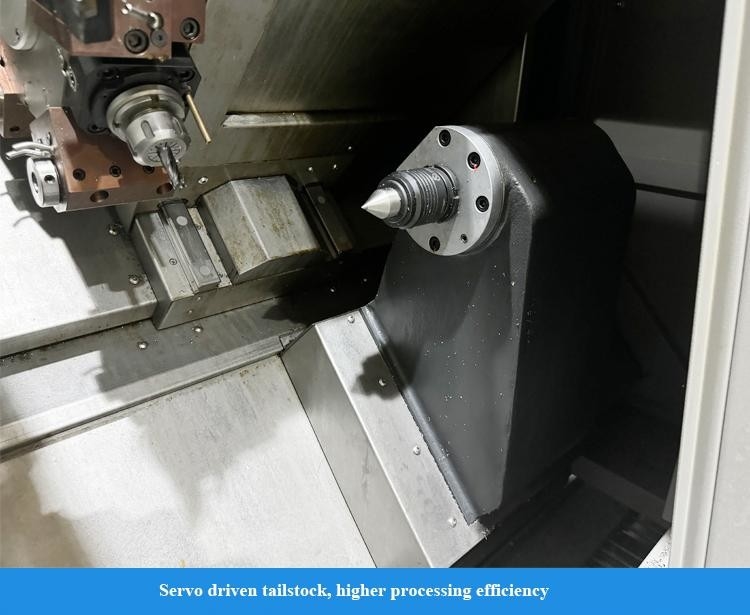

バックストックはオプションのサーボ駆動で移動できます精密に制御し,柔軟に調整できる,尾根の移動速度と作業のクランプ力,加工要件に応じて作業部件に迅速に接近し,衝撃なしに締め付けることを可能にし,締め付け位置に関するリアルタイムフィードバックを提供することができます.生産の交換効率を向上します.尾根は上下に分けています調整の精度が簡単で,メンテナンス効率が向上します.
X軸は2つの固定支柱構造を発展させ,前ストレッチの変形と温度上昇の変形を効果的に対価にするために,前ストレッチの螺旋を使用します.螺栓の温度上昇を減らすために特別な密封構造と協力機械ツールのフィード安定性の高精度と高精度を達成

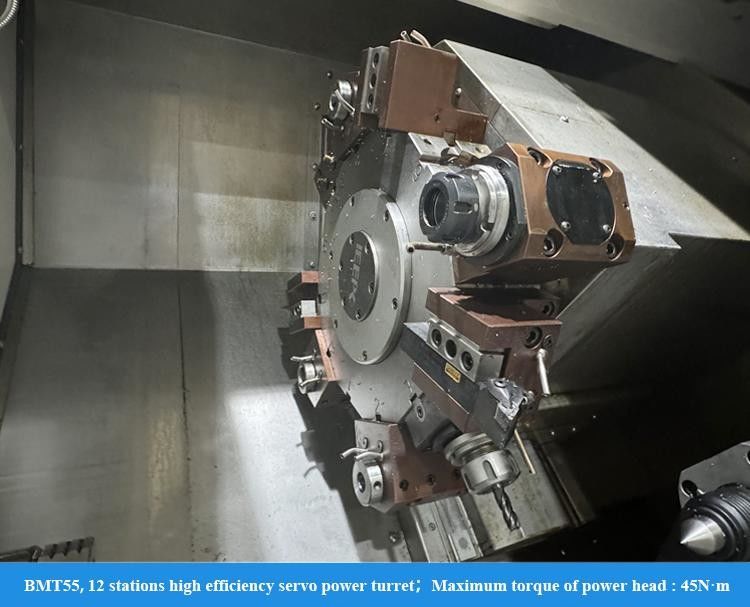

選択的なY軸配置は,BMT駆動の塔,高精度C軸構造,さまざまな動力ツールのホルダーと組み合わせて,一度の設置で複雑な表面処理を実現することができます.
高品質の輸入C3級スクリューとH級ガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.
ガイドレールの幅はかなり拡大し,運動システムの構造は最適化されています.床の主要体は,重要な部品の全体的な硬さを確保するために弧形に設計されています..
標準BMTインターフェース,高硬度接続; ツールは信頼性の高いトランスミッションと低故障率を有するDIN1809インターフェースによって駆動されます. 駆動モーターは横に搭載され,構造はコンパクトです.;高精度C軸とブレーキ装置を装備し,高効率の統合加工のターニング,フレーズ,ドリリングを実現します.
ツールセンターからのオプションの内部冷却ツールホルダーと水出口は,内部穴加工中に効率的なチップ除去を実現し,加工品質を確保します
工件材: HT200
ツールモデル:F20 平方肩フレーシング切断機
冷却状態:水冷却
工件材: HT200
ツールモデル:F16 ストイッチドリル
冷却状態:水冷却

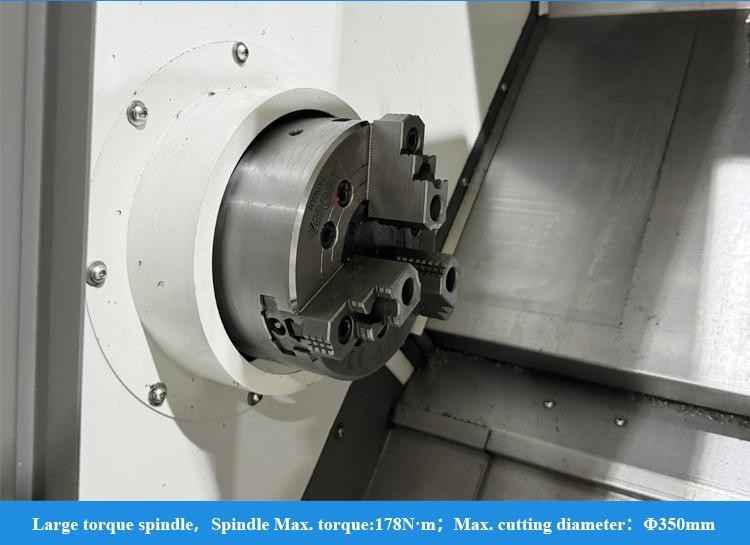

| プロジェクト | ユニット | HTC 40H ((Q) m/500 | HTC 40H ((Q) m/1000 |
|---|---|---|---|
| マックス 切断する | mm | Φ350 | Φ350 |
| 最大切断長 | mm | 450 | 950 |
| マックス 寝床の上に泳いで | mm | Φ560 | Φ560 |
| マックス 泳ぐ 滑り台 | mm | Φ350 | Φ350 |
| スピンドル | |||
| スピンドルノースモデル | A2〜6 | A2〜6 | |
| 前軸内側ダイア | mm | 100 | 100 |
| スピンドルの角と穴の大きさ | 1:20Φ70 | 1:20Φ70 | |
| スピンドルホール | Φ65 | Φ65 | |
| マックス,バーダイア | mm | Φ50 | Φ50 |
| スピンドル速度範囲 | r/min | 4500 | 4500 |
| スピンドルのノーマルトルク | N·m | 130 ((800r/min) | 130 ((800r/min) |
| スピンドルマックス.トルク | N·m | 230 ((600r/min) | 230 ((600r/min) |
| X/Z軸 | |||
| X/Z軸の高速移動 | m/min | 30 | 30 |
| X軸移動 | mm | 220 | 220 |
| Z軸移動 | mm | 510 | 1000 |
| 尾根 | |||
| テイルストック旅行 | mm | 500 | 500 |
| テイルストック駆動方法 | 水力駆動 | 水力駆動 | |
| 尾根の角型 穴の角型 | モース文字 | MT-5 | MT-5 |
| 塔 | |||
| 塔型 | 横軸の12ステーションの電源塔 | 横軸の12ステーションの電源塔 | |
| 中央の高さ | mm | 100 | 100 |
| ターレインデッシング 繰り返し位置付け精度 | セック | ±16 | ±16 |
| ツールサイズ | mm | 25 | 25 |
| 近くにツールを選ぶことができます | そうだ | そうだ | |
| 電動工具ホルダーインターフェース | BMT55 | BMT55 | |
| 最大掘削能力 | mm | 16×0で2 | 16×0で2 |
| マックス.フレーシング容量 | mm | 14×10×40 | 14×10×40 |
| 最大のタップ能力 | mm | M12×15 | M12×15 |
| ほか | |||
| スピンドル中心部と床間の距離 | mm | 1050 | 1050 |
| 機械の純重量 | 体重 | 4200 | 4750 |
|
