起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
HTC50B
製品説明:
製品の特徴:
1高硬さ統合ベッド
|
ポイント
|
ユニット
|

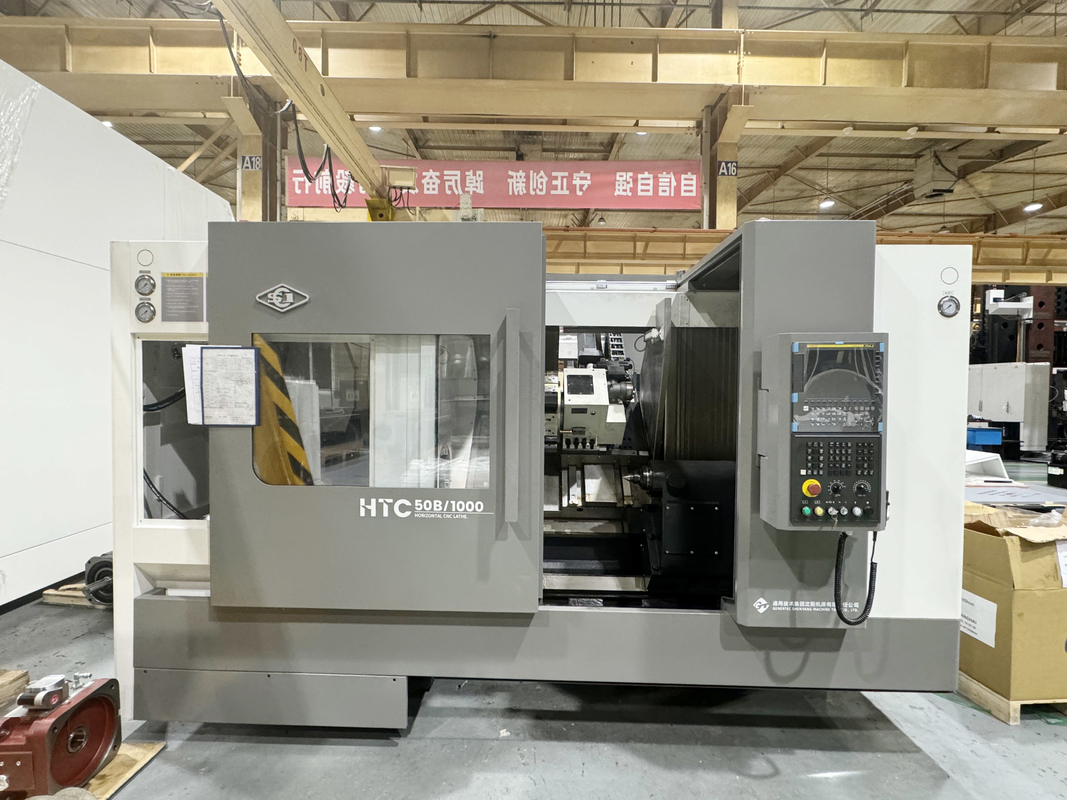

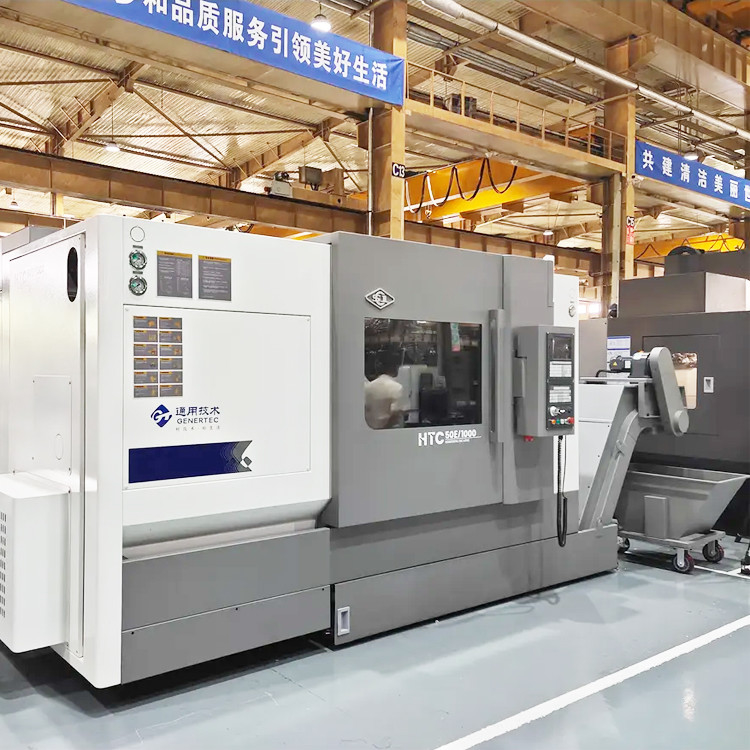

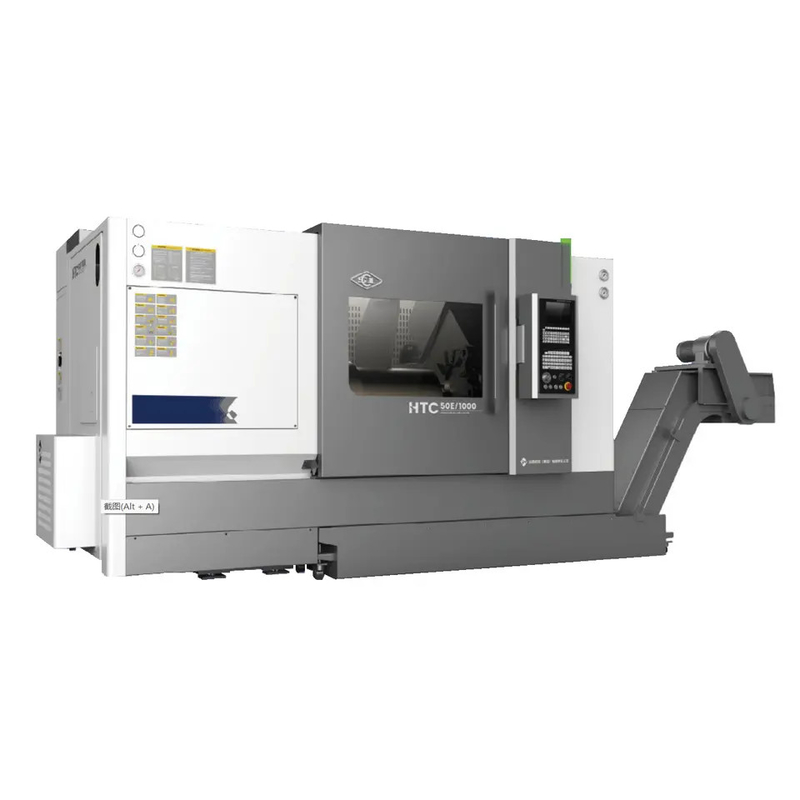

HTC50Bシリーズ
|
|
ベッド上の最大スイング直径
|
mm
|
700/670/670
|
|
最大切断長
|
mm
|
1000/1500/2000 年
|
|
最大切断直径
|
mm
|
シャフト500/ディスク550
|
|
車両の上での最大振幅
|
mm
|
500
|
|

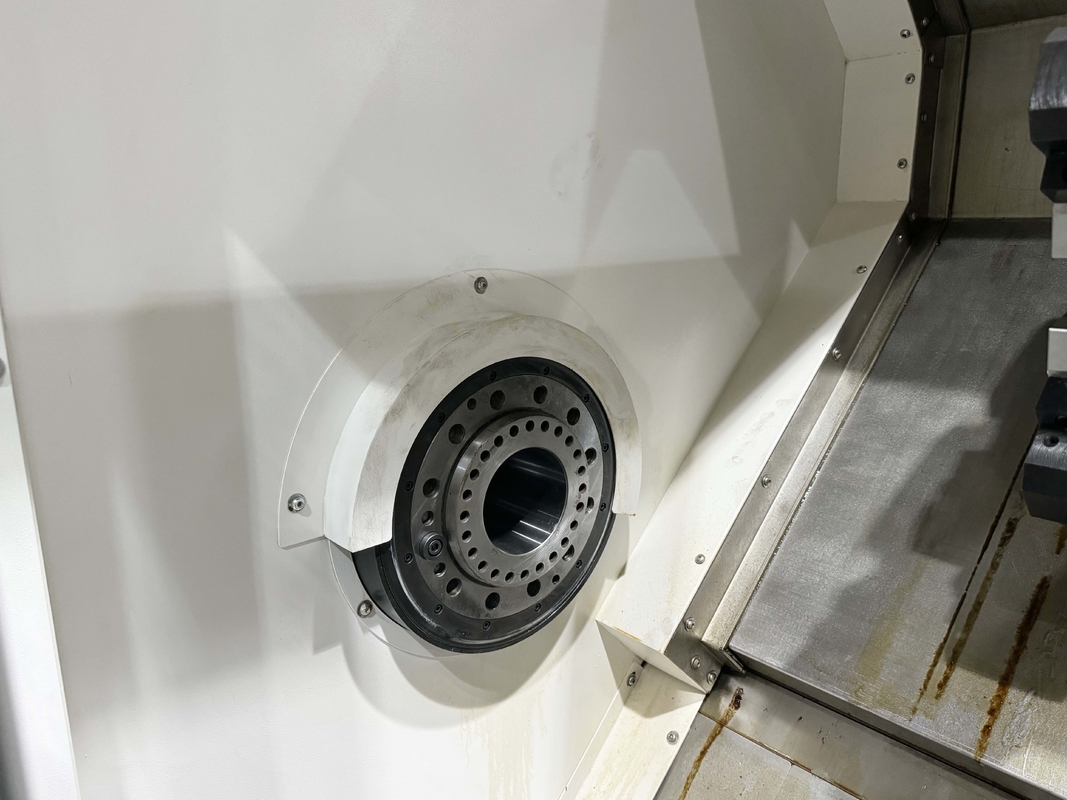

スピンドル鼻
|
|
A2-11
|
|
スピンドルホールの直径
|
mm
|
104 |
|
スピンドル速度範囲
|
r/min/Nm
|
35~3000/890 FAUNCシステム
|
|
スピンドルの最大出力トルク30分/連続
|
kW
|
30/22 年
|
|
チャック直径
|
インチ
|
12フィート
|
|
X軸の高速移動速度
|
m/min
|
30 |
|
Z軸の高速移動速度
|
m/min
|
30 |
|
X軸移動
|
mm
|
320
|
|
Z軸移動
|
mm
|
1050/1550/2050
|
|

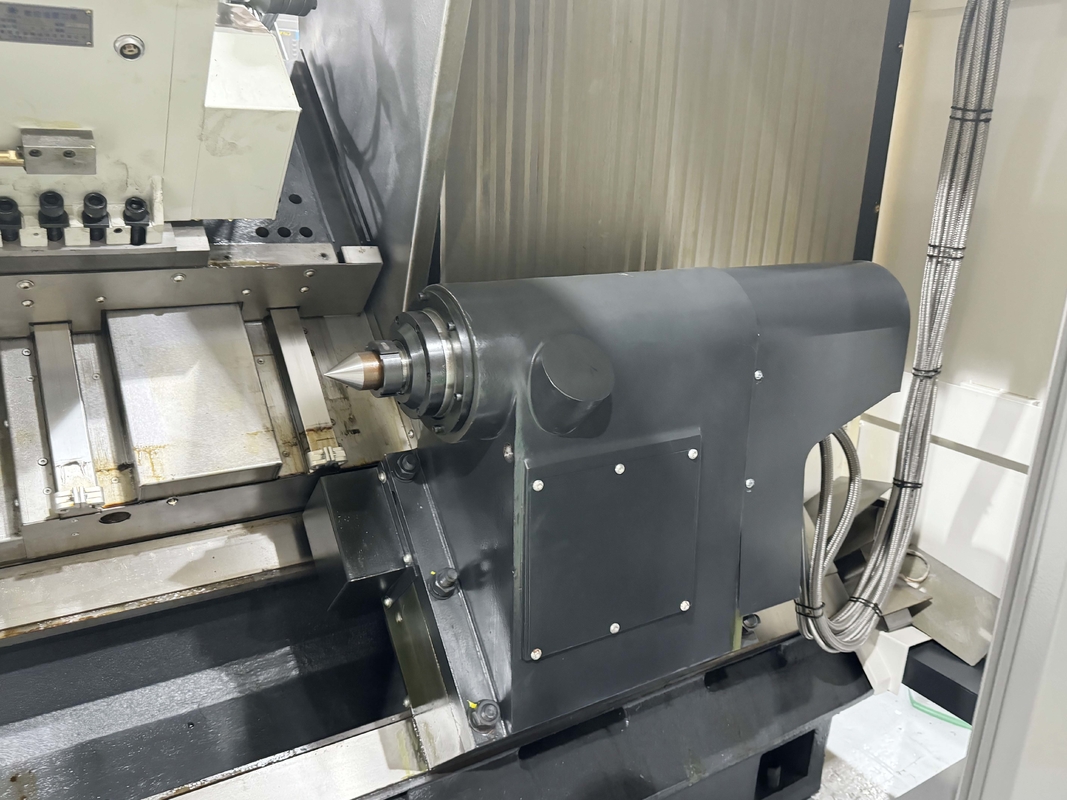

尾根の袖の直径
|
mm
|
120
|
|
テイルストック 袖移動
|
mm
|
150
|
|
テイルストック旅行
|
mm
|
800/1300/1800
|
|
尻尾のスフィンダルの角形
|
モース文字
|
5#
|
|

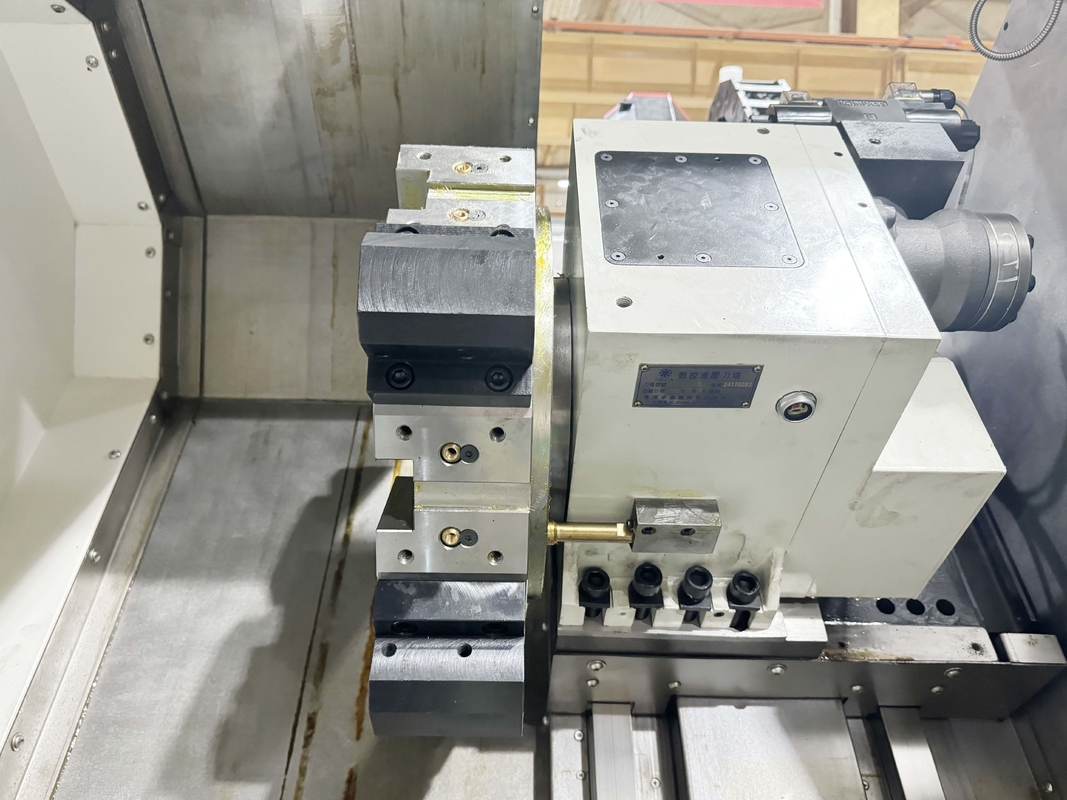

標準的な塔形
|
|
水平の12ステーションのサーボタワー
|
|
外部ツール
|
mm
|
25×25
|
|
掘削棒の直径
|
mm
|
フ50/Ф40/Ф32/Ф25
|
|
ディスクタイプ
|
体重
|
200
|
|
シャフトタイプ
|
体重
|
800
|
|
機械の重量
|
|
7000/8500/10000
|
|
長さ × 幅 × 高さ
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200主要精度 |
|
検査項目
|
工場規格
|
|
|
加工精度
|
IT6
|
|
|
機械加工された部品の丸さ (mm)
|
0.0025
|
|
|
機械加工された作業部品の円筒形 (mm)
|
0.016/300
|
|
|
機械加工された作業部品の平らさ (mm)
|
0.020/Ф300
|
|
|
機械加工された作業部品の表面荒さ
|
Ra1.25μm
|
|
|
位置付け精度
|
X軸 (mm)
|
0.010
|
|
Z軸 (mm)
|
0.015
|
|
|
位置付けの精度を繰り返す
|
X軸 (mm)
|
0.005
|
|
Z軸 (mm) Z
|
0.007
|
|
主な構成
|
違う 違う
|
名前
|
製造者
|
コメント
|
|
1
|
CNCシステム
|
GSK
|
任意のFANUC
|
|
2
|
メインモーター
|
GSK
|
任意のFANUC
|
|
3
|
サーボモーター
|
GSK
|
任意のFANUC
|
|
4
|
2軸のスクリュー
|
国産
|
|
|
5
|
2軸のボールガイド
|
国産
|
|
|
6
|
スピンドルベアリング
|
輸入品
|
|
|
7
|
スクリップベアリング
|
輸入品
|
|
|
8
|
12駅のサーボターン
|
IEEPO
|
100 中央の高さ
|
|
9
|
チャック
|
台湾州/韓国
|
102 中質固体
|
|
10
|
尾根
|
私たちの工場
|
手動の尻尾ストック 袖ロックなし
|
|
11
|
チップ冷却箱
|
国産
|
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
