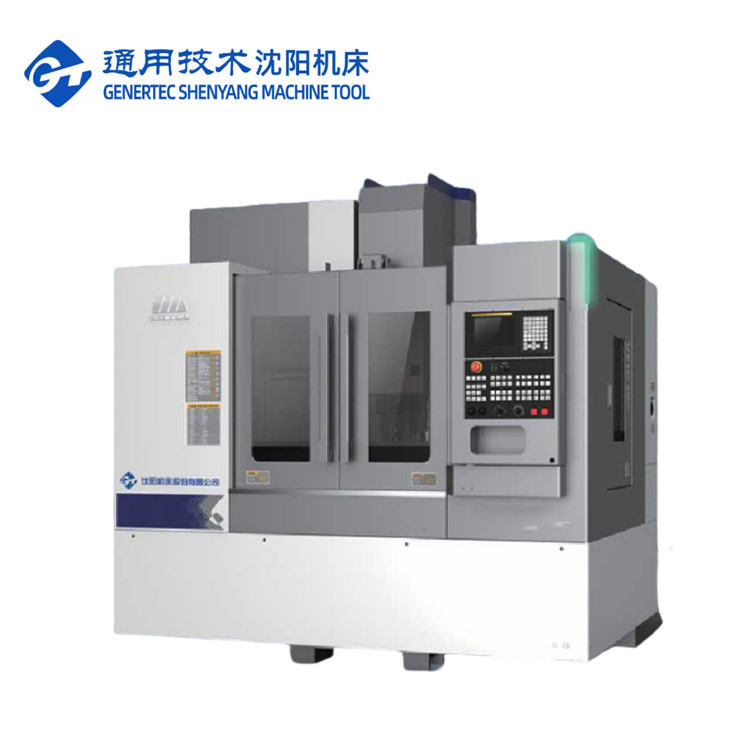

SMTCL 10000rpm FANUC 3軸垂直加工センター VMC850Q 4軸 CNCフレーズ機
製品詳細
| ブランド: | SMTCL | タイプ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 製品名: | 縦のマシニング センター | テーブルサイズ (L×W): | 1000×500mm |
| テーブルの上での最大負荷: | 600kg | X軸移動量: | 850mm |
| Y軸移動量: | 500mm | Z軸移動量: | 540mm |
| A.T.C.: | 24 ロボットアームのATC | ||
| ハイライト |
3つの軸線の縦のマシニング センター,SMTCL VMC850Q,4つの軸線CNCの縦のマシニング センター |
||
製品説明
製品説明：
1、高剛性・高安定設計
* 高強度一体型鋳物ベッド

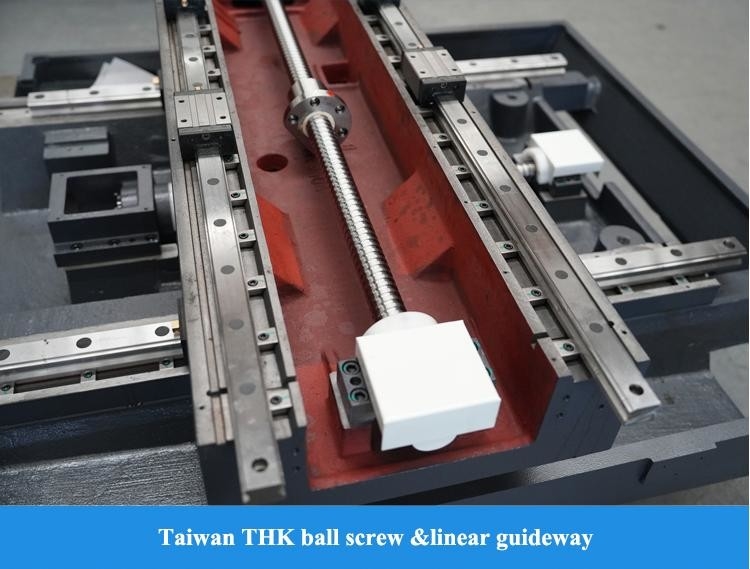

※3軸P級ローラーガイド
※ロングスパンヘリンボーン柱
第三者評価：トップクラスの性能レベル
製品パラメータ:
|
アイテム
|
ユニット
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
X軸移動量
|
mm
|
850
|
1000
|
1100
|
|
Y軸移動量
|
mm
|
500
|
500
|
620
|
|
|
Z軸移動量
|
mm
|
540
|
540
|
600
|
|
|
主軸先端からテーブル面まで
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
スピンドルノーズからコラム表面まで
|
mm
|
640
|
640
|
743
|
|
|
作業台
|
テーブルサイズ(長さ×幅)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブル上の最大荷重
|
kg
|
600
|
600
|
1000
|
|
|
Tスロットサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
スピンドル
|
主軸速度
|
回転数
|
10000
|
10000
|
10000
|
|
スピンドルテーパー/スピンドルシャンク
|
mm
|
7/24テーパー
|
7/24テーパー
|
7/24テーパー
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
スピンドルモーター
|
キロワット
|
7.5/11
|
7.5/11
|
11/15
|
|
|
最大出力トルク
|
Nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
主軸駆動方式
|
|
シンクロ歯付ベルト
|
|||
|
ツール
|
ツールホルダー型式
|
|
MAS 403 BT40
|
||
|
プルスタッドモデル
|
|
MAS 403 P40T-I
|
|||
|
送り速度
|
X、Y、Z早送り
|
メートル/分
|
48/48/48
|
||
|
3軸モーターパワー(X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク(X/Y/Z)
|
N・m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
最大切削送り速度
|
mm/分
|
1-20000
|
|||
|
ATC
|
タイプ
|
パソコン
|
ロボットアーム付きATC
|
||
|
モード
|
|
双方向での最も近いツールの選択
|
|||
|
容量
|
個
|
24
|
|||
|
最大工具長さ
|
mm
|
300
|
|||
|
最大工具重量
|
kg
|
7
|
|||
|
最大ディスク径-フル
|
mm
|
80
|
|||
|
最大ディスク径-隣接
|
mm
|
150
|
|||
|
工具交換時間(TT)
|
秒
|
2.5
|
|||
|
テーブルから地面までの高さ
|
mm
|
900
|
900
|
950
|
|
|
その他
|
全体の寸法
(長さ×幅×高さ)
|
mm
|
2400×2975×2840
(チップコンベアは除く)
|
2700×2975×2840
(チップコンベアは除く)
|
2940×3450×3050
(チップコンベアは除く)
|
|
機械の正味重量
|
kg
|
5100
|
5400
|
6200
|
|
|
総電力要件
|
KVA
|
18
|
18
|
25
|
|
|
標準構成:

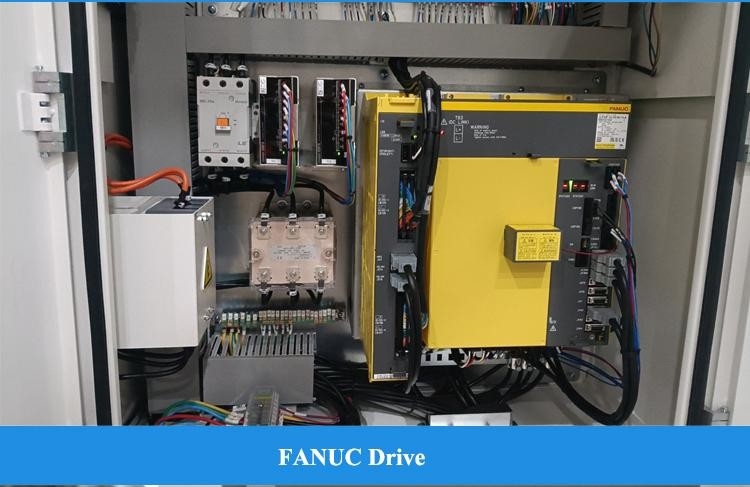

1. ファナック OI-MF TYPE(5)β 制御システム
2. 10000 RPM スピンドル、ベルト接続 3. 24 ディスクマニピュレーターツールマガジン 4.水タンク+ベッドフラッシングチップ 5.クリーンエアガン、作業灯、警告灯 |
選択的な構成:
1. ファナック Oi-MF TAPE(l)β システム

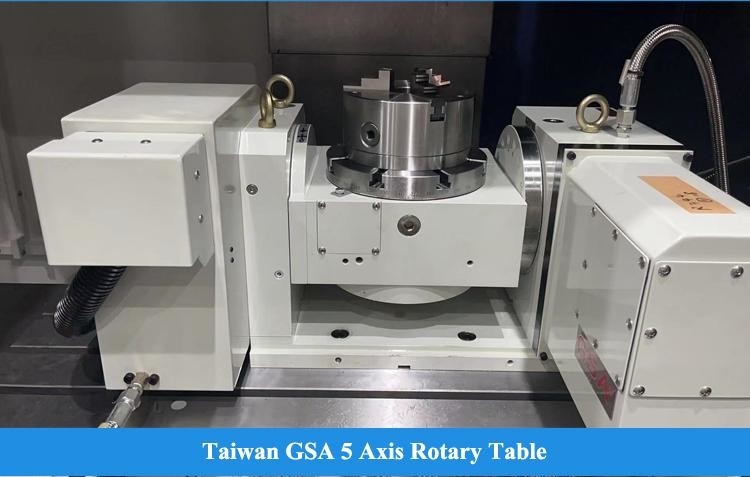

2. ファナック Oi-MF TAPE(l)α システム 3. シーメン 828D CNC システム 4. 直結 12000 RPM メカニカルスピンドル 5. 16000 RPM、24000 電動スピンドル 6. 4軸ターンテーブル 7. 2MPa、3MPa、5MPa、7MPaの内部冷却 8. 油水分離器 9. チェーンチップリムーバー 10. きれいな水鉄砲 11. 工具とワークの検査 12. 自動ドア 13. 安全ドアロック 14.電気キャビネットとエアコン |
||||
当社のサービス:
高品質のマシンを確実にお届けします
1. すべての部品を検査する必要があります
2. 100以上の生産工程管理
3. 200以上の検査項目
4. 各マシンのサンプル処理
5. 納品前に72時間の試運転
◆ 1993 年設立の 30 年以上の研究開発の歴史
◆研究・設計能力を備えたハイテクメーカー
◆安定的かつ成熟した供給体制
◆インスタントサービス（24時間オンライン）の若手現役営業・エンジニア
◆人間工学に基づいた機構のグレードアップとメンテナンス性の向上
◆ 当社の構造設計原則：メンテナンスと設置が簡単、メンテナンスコストが低く、生産に影響を与えません。
よくある質問：
Q1.貿易会社ですか、それとも製造会社ですか?
機械の船荷証券の日付から始まります。
プリセールス：カスタマイズされたソリューション、企画、設計、One to Oneサービス
販売後：7日間24時間オンラインサービス、インストールのリモートガイダンス、顧客ソフトウェアシステムとのドッキング
完全な生産チェーンを使用して工場間で行われるため、最も信頼できる保証となります。
